船用发电机使用说明书

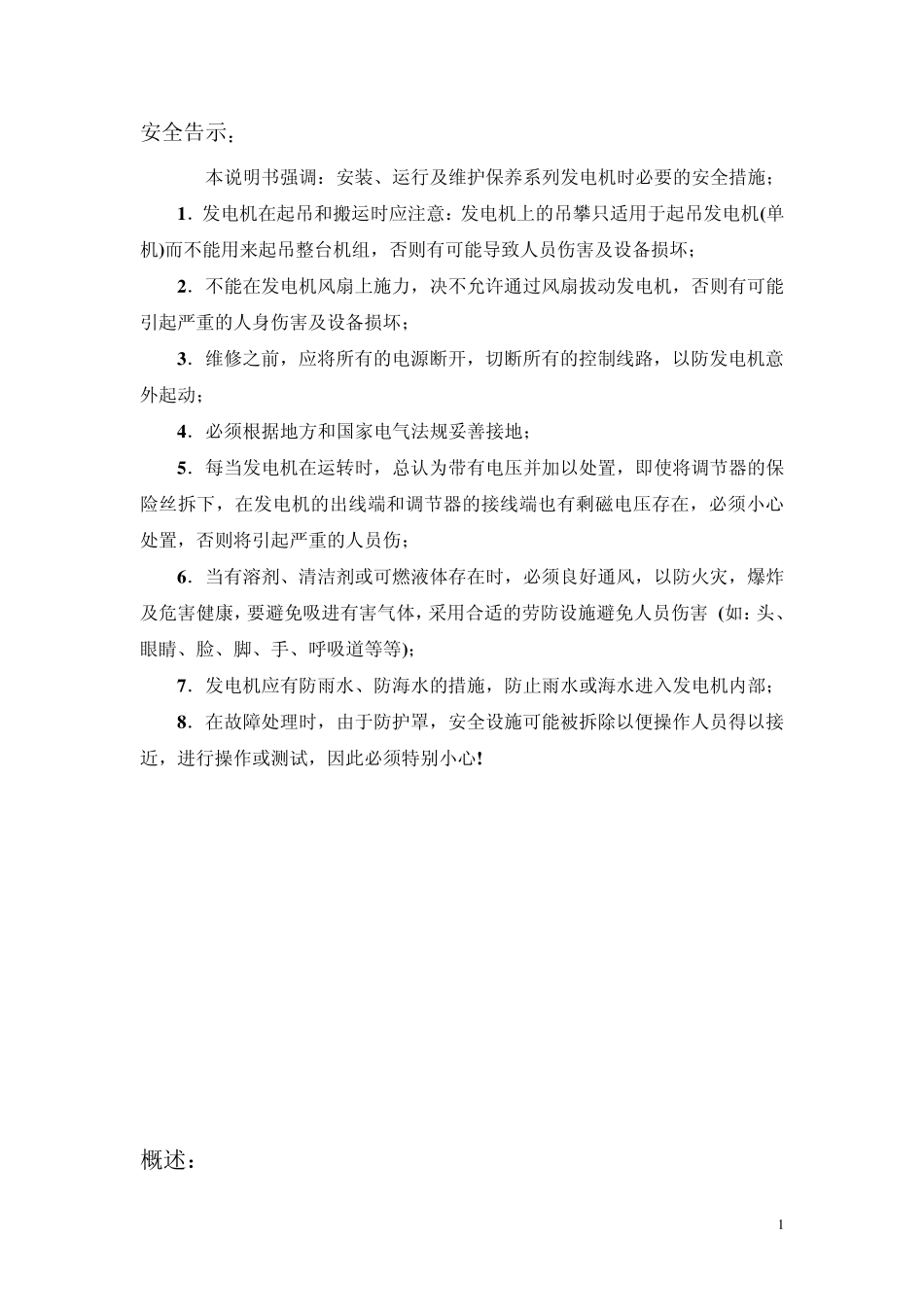

船用发电机使用说明书_第1页
1/10

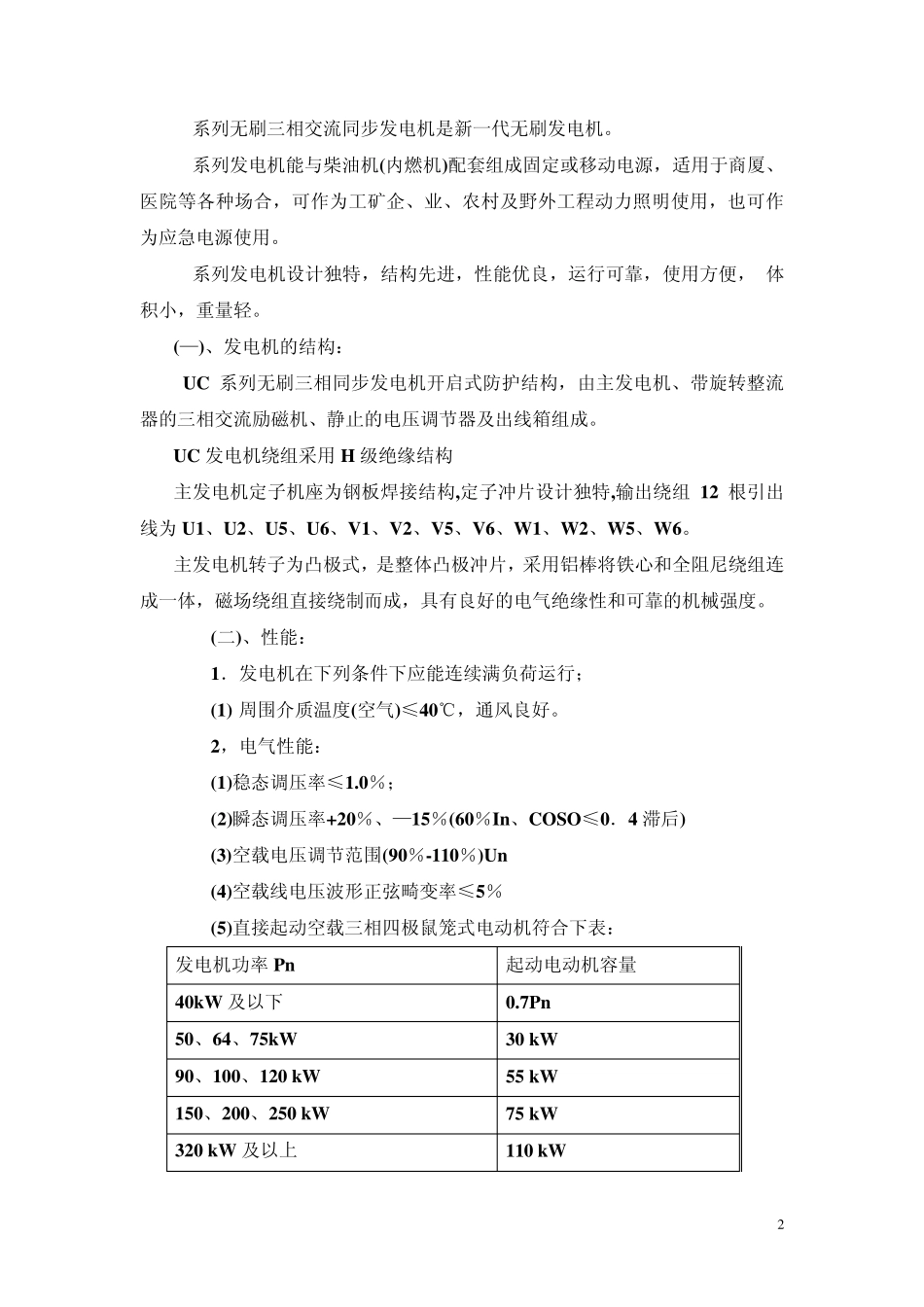

船用发电机使用说明书_第2页
2/10

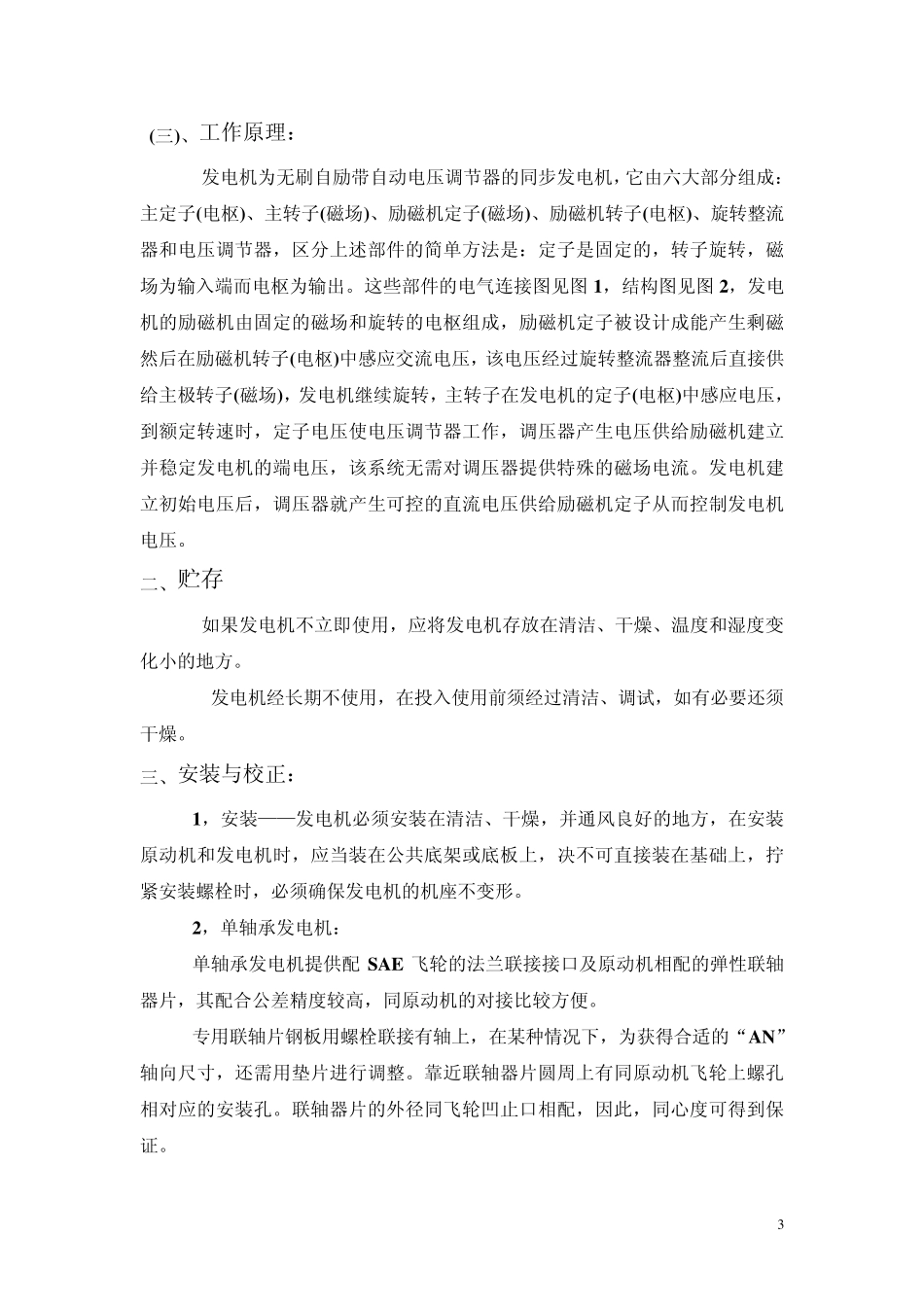

船用发电机使用说明书_第3页
3/10
1 安全告示: 本说明书强调:安装、运行及维护保养系列发电机时必要的安全措施; 1 .发电机在起吊和搬运时应注意:发电机上的吊攀只适用于起吊发电机(单机)而不能用来起吊整台机组,否则有可能导致人员伤害及设备损坏; 2 .不能在发电机风扇上施力,决不允许通过风扇拔动发电机,否则有可能引起严重的人身伤害及设备损坏; 3 .维修之前,应将所有的电源断开,切断所有的控制线路,以防发电机意外起动; 4 .必须根据地方和国家电气法规妥善接地; 5 .每当发电机在运转时,总认为带有电压并加以处置,即使将调节器的保险丝拆下,在发电机的出线端和调节器的接线端也有剩磁电压存在,必须小心处置,否则将引起严重的人员伤; 6 .当有溶剂、清洁剂或可燃液体存在时,必须良好通风,以防火灾,爆炸及危害健康,要避免吸进有害气体,采用合适的劳防设施避免人员伤害 (如:头、眼睛、脸、脚、手、呼吸道等等); 7 .发电机应有防雨水、防海水的措施,防止雨水或海水进入发电机内部; 8 .在故障处理时,由于防护罩,安全设施可能被拆除以便操作人员得以接近,进行操作或测试,因此必须特别小心! 概述: 2 系列无刷三相交流同步发电机是新一代无刷发电机。 系列发电机能与柴油机(内燃机)配套组成固定或移动电源,适用于商厦、医院等各种场合,可作为工矿企、业、农村及野外工程动力照明使用,也可作为应急电源使用。 系列发电机设计独特,结构先进,性能优良,运行可靠,使用方便, 体积小,重量轻。 (—)、发电机的结构: UC 系列无刷三相同步发电机开启式防护结构,由主发电机、带旋转整流器的三相交流励磁机、静止的电压调节器及出线箱组成。 UC 发电机绕组采用H 级绝缘结构 主发电机定子机座为钢板焊接结构,定子冲片设计独特,输出绕组12 根引出线为U1、U2、U5、U6、V1、V2、V5、V6、W1、W2、W5、W6。 主发电机转子为凸极式,是整体凸极冲片,采用铝棒将铁心和全阻尼绕组连成一体,磁场绕组直接绕制而成,具有良好的电气绝缘性和可靠的机械强度。 (二)、性能: 1.发电机在下列条件下应能连续满负荷运行; (1) 周围介质温度(空气)≤40℃,通风良好。 2,电气性能: (1)稳态调压率≤1.0%; (2)瞬态调压率+20%、—15%(60%In、COSO≤0.4 滞后) (3)空载电压调节范围(90%-110%)Un (4)空载线电压波形正弦畸变率≤5% (5)直接起动空载三相四极鼠笼式电动机符合下表: 发电机功率 Pn 起动电动机容...
