船用铸钢件质量计划

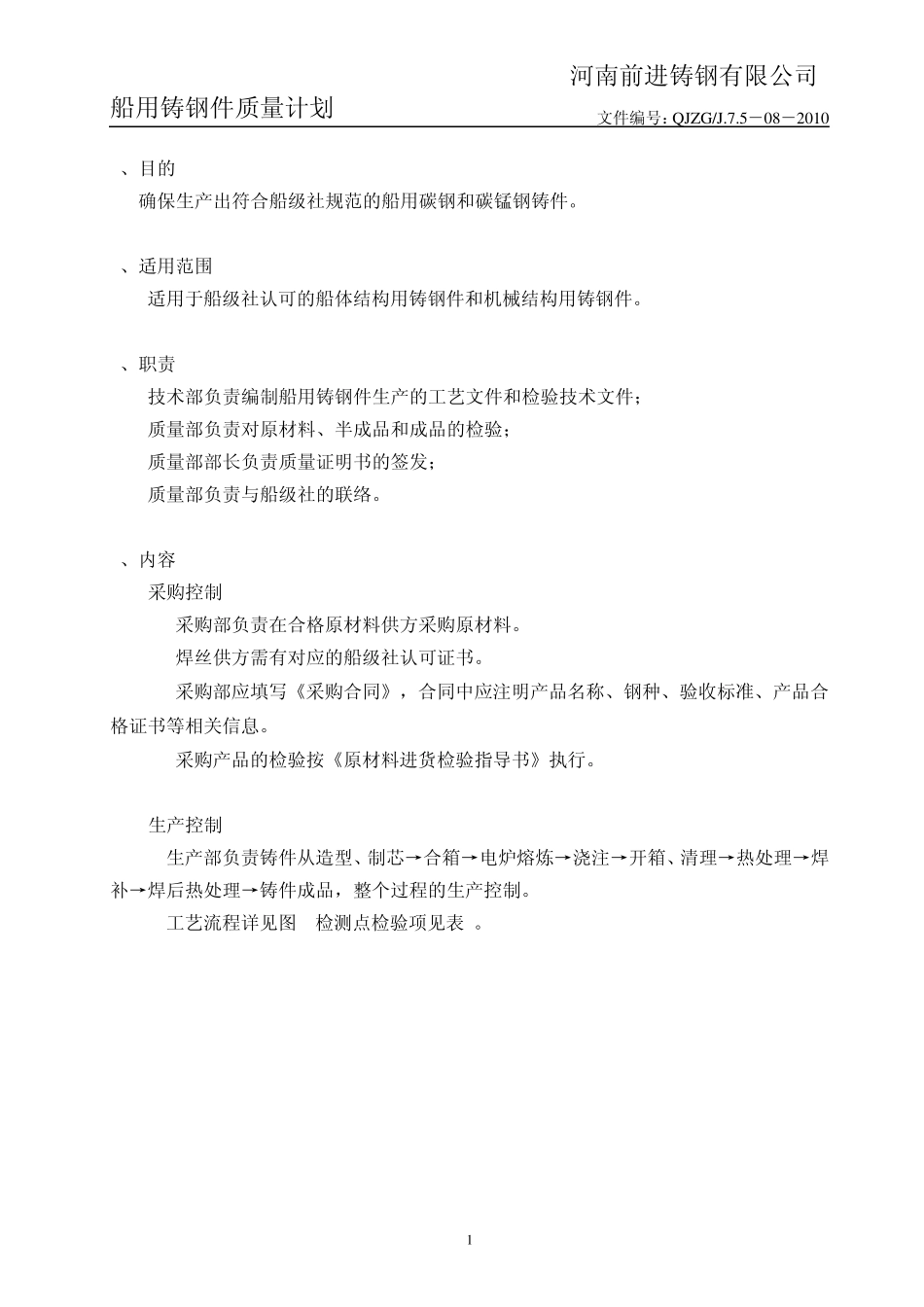

河南前进铸钢有限公司 船用铸钢件质量计划 文件编号：QJZG/J.7.5－08－2010 1 1、目的 确保生产出符合船级社规范的船用碳钢和碳锰钢铸件。 2、适用范围 2.1 适用于船级社认可的船体结构用铸钢件和机械结构用铸钢件。 3、职责 3.1 技术部负责编制船用铸钢件生产的工艺文件和检验技术文件； 3.2 质量部负责对原材料、半成品和成品的检验； 3.3 质量部部长负责质量证明书的签发； 3.4 质量部负责与船级社的联络。 4、内容 4.1 采购控制 4.1.1 采购部负责在合格原材料供方采购原材料。 4.1.2 焊丝供方需有对应的船级社认可证书。 4.1.3 采购部应填写《采购合同》，合同中应注明产品名称、钢种、验收标准、产品合格证书等相关信息。 4.1.4 采购产品的检验按《原材料进货检验指导书》执行。 4.2 生产控制 4.2.1 生产部负责铸件从造型、制芯→合箱→电炉熔炼→浇注→开箱、清理→热处理→焊补→焊后热处理→铸件成品，整个过程的生产控制。 4.2.2 工艺流程详见图1,检测点检验项见表1。 河南前进铸钢有限公司 船用铸钢件质量计划 文件编号：QJZG/J.7.5－08－2010 2 图 1 工艺流程图 N N Y N N Y Y Y N Y Y Y Y Y Y 浇注 开箱 落砂 热处理 C7 打磨 C8 修磨 或焊补 C9 消除应力 C11 C10 粗加工 熔炼 C6 采购废钢 和其它辅料 C3 装料 造型 造芯 C1 制作木模 C5 N 退回 N Y N 审查 报废 Y N 审查 报废 N N N 审查 报废 Y Y C12 成品入库 标识 C4 混砂 N 报废 再次焊补 和热处理 Y 采购砂 和其它辅料 C2 退回 报废 退回 河南前进铸钢有限公司 船用铸钢件质量计划 文件编号：QJZG/J.7.5－08－2010 3 表1 检测点检验项 检验点 检验内容 C1 1. 外观检验 2. 尺寸检验 C2 1. 砂粒度组成分析 2. 含泥量 C3 1. 外观检验 2. 合金主要成分化学分析 C4 1. 强度 C5 1. 外观检验 2. 尺寸检验 C6 1. 炉前分析 2. 浇注温度检测 C7 1. 外观检验 2. 铸件测温 C8 1. 温度记录曲线 2. 机械性能检验 C9 1. 外观检验 2. 尺寸检验 C10 1. 外观检验 2. 尺寸检验 3. MT 4. UT C11 1. 外观尺寸检验 2. UT 3. MT 4. 回火处理温度曲线 C12 1. 检查C10 或 C11 记录 2. 标识检查 4.2.2 铸件的识别 4.2.2.1 熔炼炉号是日常生产中重要的编号，编号方法见下： XX-YYMM XX-熔炼炉及班...
