船舶常识与船体结构

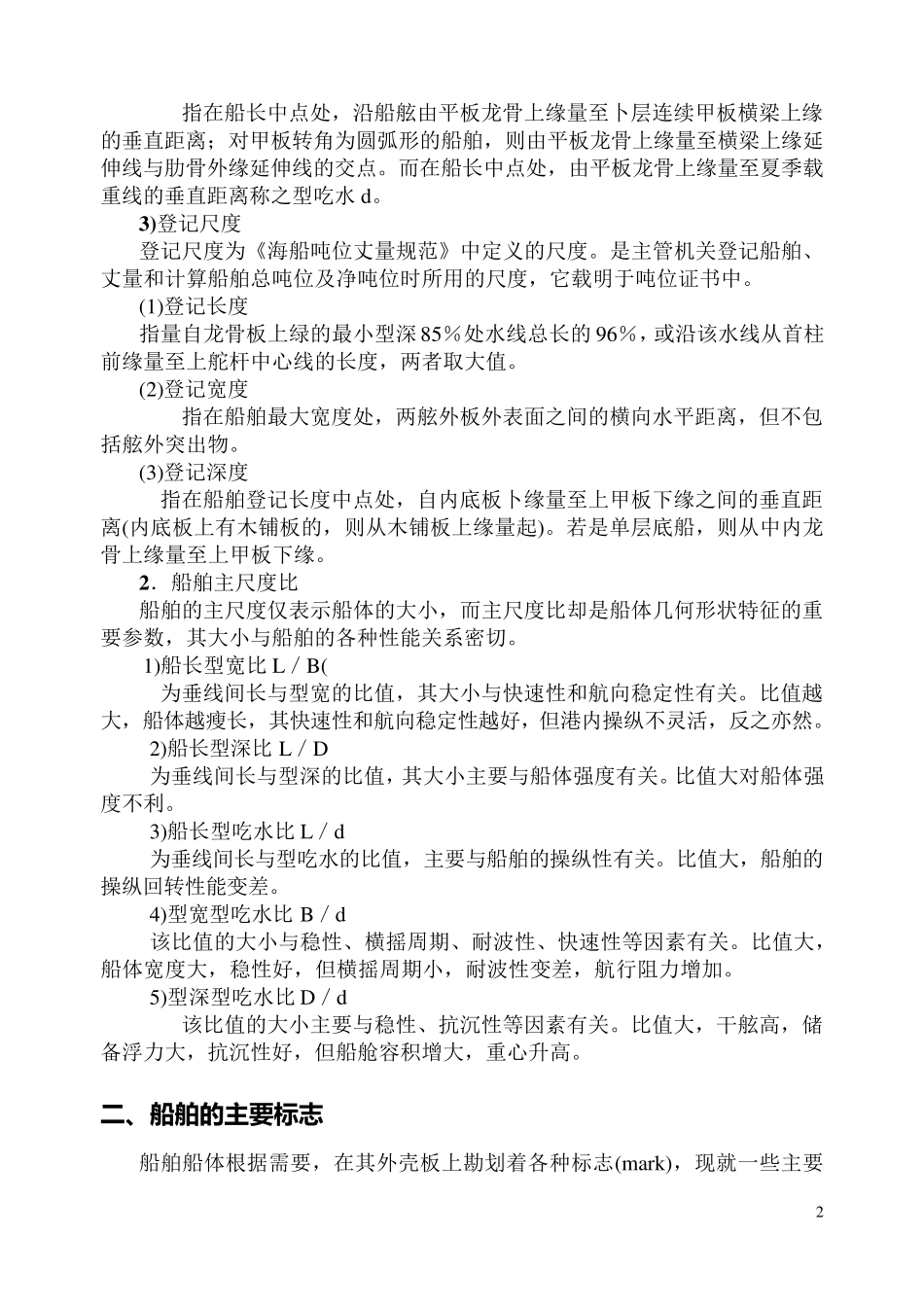

1 第一篇 船舶常识与船体结构 第一章 船舶常识 第一节 船舶尺度与主要标志 教学目的：使学生掌握船舶尺度与主要标志。 重点：船舶尺度。 难点；船舶尺度的量取。 计划课时：2 节。 作业： 一 、船舶尺度 1．船舶尺度及其用途 船舶尺度根据用途的不同，可分为最大尺度、船型尺度和登记尺度三种。 1) 最大尺度 最大尺度又称全部尺度或周界尺度，是船舶靠离码头、系高浮筒、进出港、过桥梁或架空电缆、进出船闸或船坞以及狭水道航行时安全操纵或避让的依据。最大尺度包括: (1)最大长度 最大长度又称全长或总长，是指从船首最前端至船尾最后端(包括外板和两端永久性固定突出物)之间的水平距离。 (2)最大宽度 最大宽度又叫全宽，是指包括船舶外板和永久性固定突出物在内井垂直于纵中线面的最大横向水平距离。 (3)最大高度 是指自平板龙骨下缘至船舶最高桅顶间的垂直距离。最大高度减去吃水即得到船舶在水面以上的高度，称净空高度。 2)船型尺度 船型尺度是《钢质海船入级与建造规范》中定义的尺度，又称型尺度或主尺度。在一些主要的船舶图纸上均使用和标注这种尺度，且用来计算船舶稳性、吃水差、干舷高度、水对船舶的阻力和船体系数等，故又称为计算尺度、理论尺度。船型尺度包括： (1)船长 L(垂线间长) 指沿设计夏季载重水线，由首柱前缘量至舵柱后缘的长度(对无舵柱的船舶，则由首柱前缘量至舵杆中心线)，但均不得小于设计夏季载重水线总长的96％，且不必大干97％。 (2)型宽B 指在船舶的量宽处，由—舷的肋骨外缘量至另—舷的肋骨外缘之间的横向水平距离。 (3)型深 D( 2 指在船长中点处，沿船舷由平板龙骨上缘量至卜层连续甲板横梁上缘的垂直距离；对甲板转角为圆弧形的船舶，则由平板龙骨上缘量至横梁上缘延伸线与肋骨外缘延伸线的交点。而在船长中点处，由平板龙骨上缘量至夏季载重线的垂直距离称之型吃水d。 3 )登记尺度 登记尺度为《海船吨位丈量规范》中定义的尺度。是主管机关登记船舶、丈量和计算船舶总吨位及净吨位时所用的尺度，它载明于吨位证书中。 (1)登记长度 指量自龙骨板上绿的最小型深 85％处水线总长的96％，或沿该水线从首柱前缘量至上舵杆中心线的长度，两者取大值。 (2)登记宽度 指在船舶最大宽度处，两舷外板外表面之间的横向水平距离，但不包括舷外突出物。 (3)登记深度 指在船舶登记长度中点处，自内底板卜缘量至上甲板下缘之间的垂直距离(内底板上有木铺板的，则从木铺板上...
