艾默生空调技术手册PEX

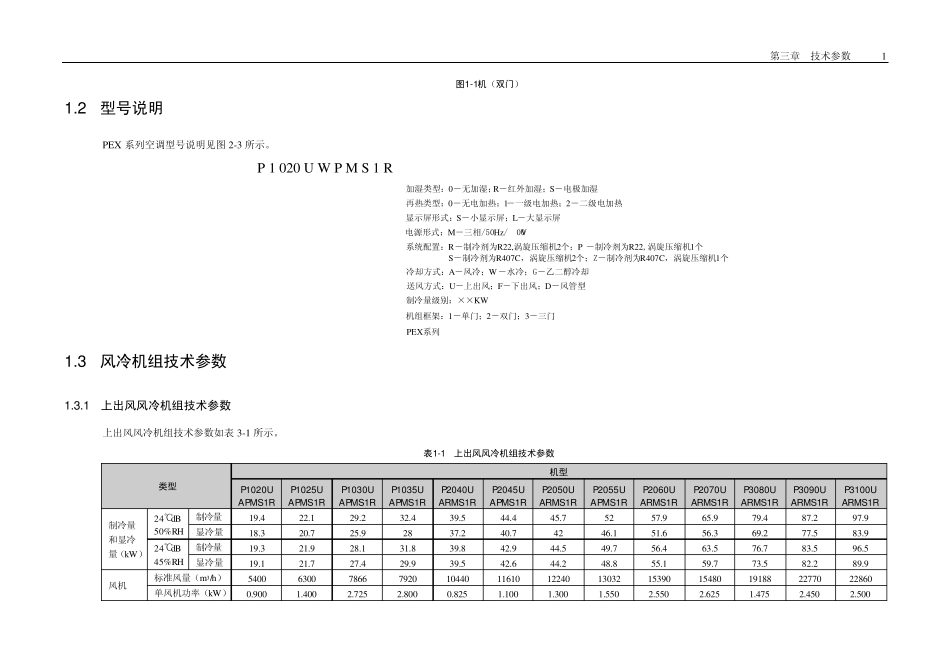

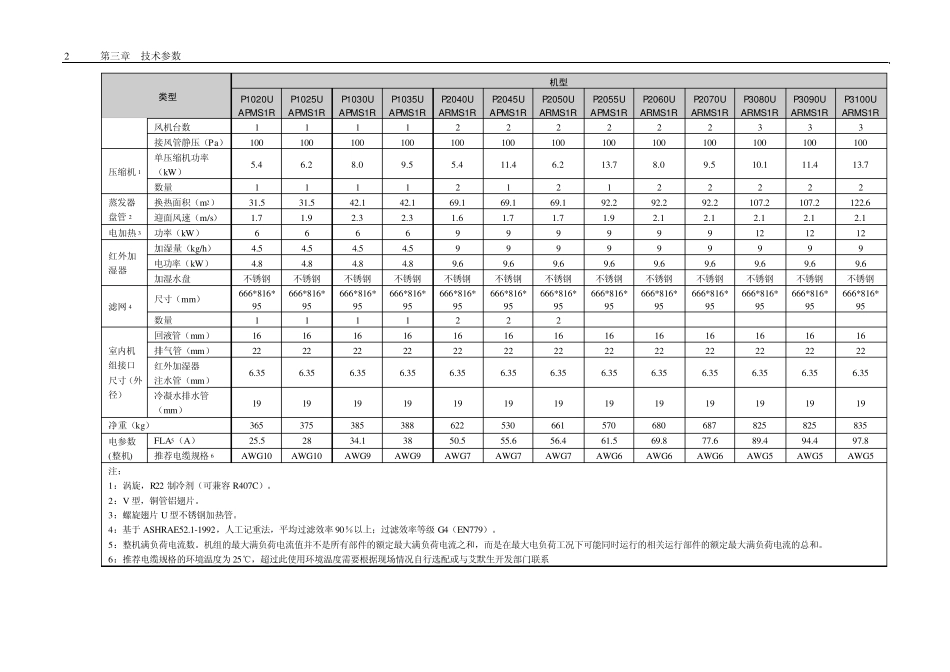

第三章 技术参数 1 图1-1机（双门） 1.2 型号说明 PEX 系列空调型号说明见图2-3 所示。 P 1 020 U W P M S 1 RPEX系列加湿类型：0－无加湿；R－红外加湿；S－电极加湿再热类型：0－无电加热；1－一级电加热；2－二级电加热显示屏形式：S－小显示屏；L－大显示屏电源形式：M－三相/50Hz/400V系统配置：R－制冷剂为R22,涡旋压缩机2个；P －制冷剂为R22,涡旋压缩机1个冷却方式：A－风冷；W－水冷；G－乙二醇冷却送风方式：U－上出风；F－下出风；D－风管型制冷量级别：××KW机组框架：1－单门；2－双门；3－三门S－制冷剂为R407C，涡旋压缩机2个；Z－制冷剂为R407C，涡旋压缩机1个 1.3 风冷机组技术参数 1.3.1 上出风风冷机组技术参数 上出风风冷机组技术参数如表 3-1 所示。 表1-1 上出风风冷机组技术参数 类型 机型 P1020U APMS1R P1025UAPMS1R P1030U APMS1R P1035U APMS1R P2040U ARMS1R P2045U APMS1R P2050U ARMS1R P2055UAPMS1R P2060UARMS1R P2070UARMS1R P3080UARMS1R P3090UARMS1R P3100UARMS1R 制冷量和显冷量（kW） 24℃dB 50%RH 制冷量 19.4 22.1 29.2 32.4 39.5 44.4 45.7 52 57.9 65.9 79.4 87.2 97.9 显冷量 18.3 20.7 25.9 28 37.2 40.7 42 46.1 51.6 56.3 69.2 77.5 83.9 24℃dB 45%RH 制冷量 19.3 21.9 28.1 31.8 39.8 42.9 44.5 49.7 56.4 63.5 76.7 83.5 96.5 显冷量 19.1 21.7 27.4 29.9 39.5 42.6 44.2 48.8 55.1 59.7 73.5 82.2 89.9 风机 标准风量（m3/h） 5400 6300 7866 7920 10440 11610 12240 13032 15390 15480 19188 22770 22860 单风机功率（kW） 0.900 1.400 2.725 2.800 0.825 1.100 1.300 1.550 2.550 2.625 1.475 2.450 2.500 2 第三章 技术参数 类型 机型 P1020U APMS1R P1025UAPMS1R P1030U APMS1R P1035U APMS1R P2040U ARMS1R P2045U APMS1R P2050U ARMS1R P2055UAPMS1R P2060UARMS1R P2070UARMS1R P3080UARMS1R P3090UARMS1R P3100UARMS1R 风机台数 1 1 1 1 2 2 2 2 2 2 3 3 3 接风管静压（Pa） 100 100 100 100 100 100 100 100 100 100 100 100 100 压缩机 1 单压缩机功率（kW） 5.4 6.2 8.0 9.5 5.4 11.4 6.2 13.7 8.0 9.5 10.1 11.4 13.7 数量 1 1 1 1 2 1 2 1 2 2 2...
