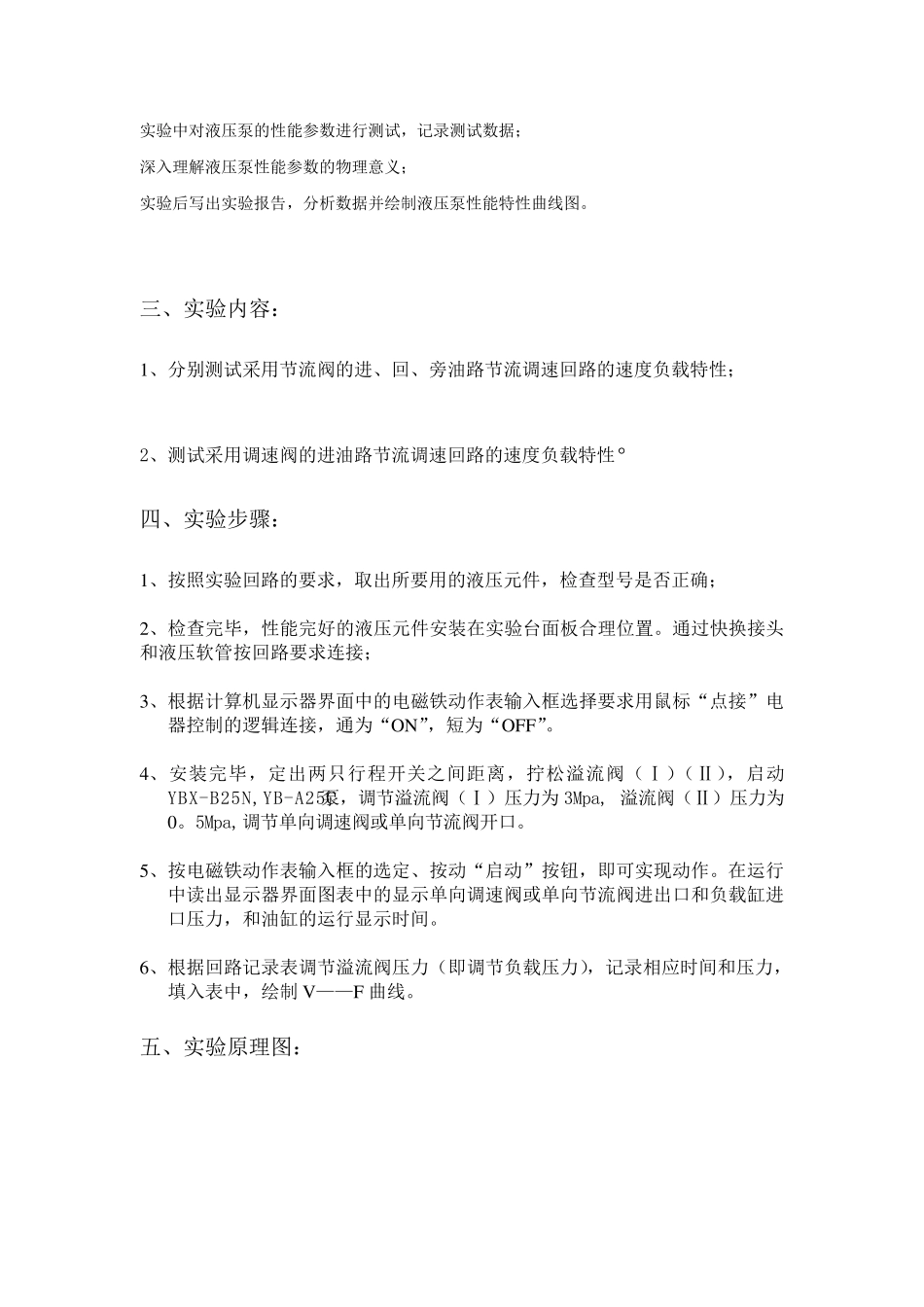

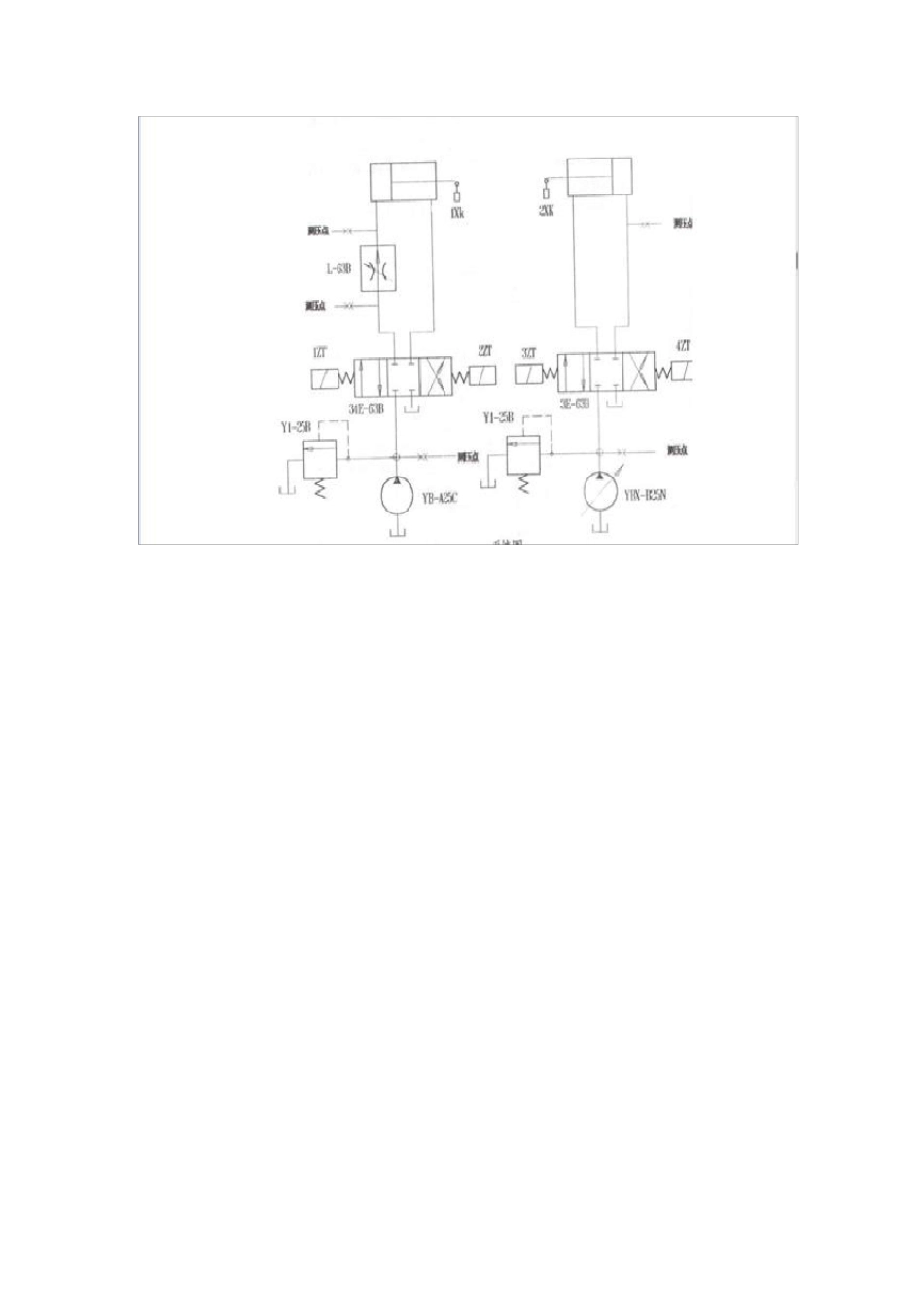

桂林电子科技大学 实验报告 辅导有意见： 实验名称 节流调速性能实验 机电工程学院系 机械设计及其自动化专业 班第 实验小组 作者 学号 同作者 辅导员 实验时间 年 月 日 成绩 签 名 实 验 二 节 流 调 速 性 能 实 验 一、实验目的： 1 、分析比较采用节流阀的进油节流调速回路中，节流阀具有不同流通面积时的速度负载特性； 2 、分析比较采用节流阀的进、回、旁三种调速回路的速度负载特性； 3 、分析比较节流阀、调速阀的速度性能。 4 、通过亲自装拆，了解节流调速回路的组成及性能，绘制速度—负载特性曲线，并进行比较。 5、通过该回路实验，加深理解Q=Ca△Pm关系，式中△p、m 分别由什 决定，如何保证 Q=const。 二、实验要求 实验前预习实验指导书和液压与气动技术课程教材的相关内容； 实验中仔细观察、全面了解实验系统； 实 验 中 对 液 压 泵 的 性 能 参 数 进 行 测 试 ， 记 录 测 试 数 据 ； 深 入 理 解 液 压 泵 性 能 参 数 的 物 理 意 义 ； 实 验 后 写 出 实 验 报 告 ， 分 析 数 据 并 绘 制 液 压 泵 性 能 特 性 曲 线 图 。 三 、 实 验 内 容 ： 1、 分 别 测 试 采 用 节 流 阀 的 进 、 回 、 旁 油 路 节 流 调 速 回 路 的 速 度 负 载 特 性 ； 2、 测 试 采 用 调 速 阀 的 进 油 路 节 流 调 速 回 路 的 速 度 负 载 特 性 。 四 、 实 验 步 骤 ： 1、 按 照 实 验 回 路 的 要 求 ， 取 出 所 要 用 的 液 压 元 件 ， 检 查 型 号 是 否 正 确 ； 2、 检 查 完 毕 ， 性 能 完 好 的 液 压 元 件 安 装 在 实 验 台 面 板 合 理 位 置 。 通 过 快 换 接 头和 液 压 软 管 按 回 路 要 求 连 接 ； 3、 根 据 计 算 机 显 示 器 界 面 中 的 电 磁 铁 动 作 表 输 入 框 选 择 要 求 用 鼠 标 “ 点 接 ” 电器 控 制 的 逻辑连 接 ， 通 为“ O N ”， 短为“ O FF”。 4、 安 装 完 毕 ， 定出 两只行 程开关之间距离， 拧松溢流 阀 （Ⅰ）（Ⅱ）， 启动YBX-B25N,YB-A25C泵 ， 调 节 溢流 阀 （Ⅰ）压 力为3Mpa, 溢流 阀 （Ⅱ）压 力为 0。...
