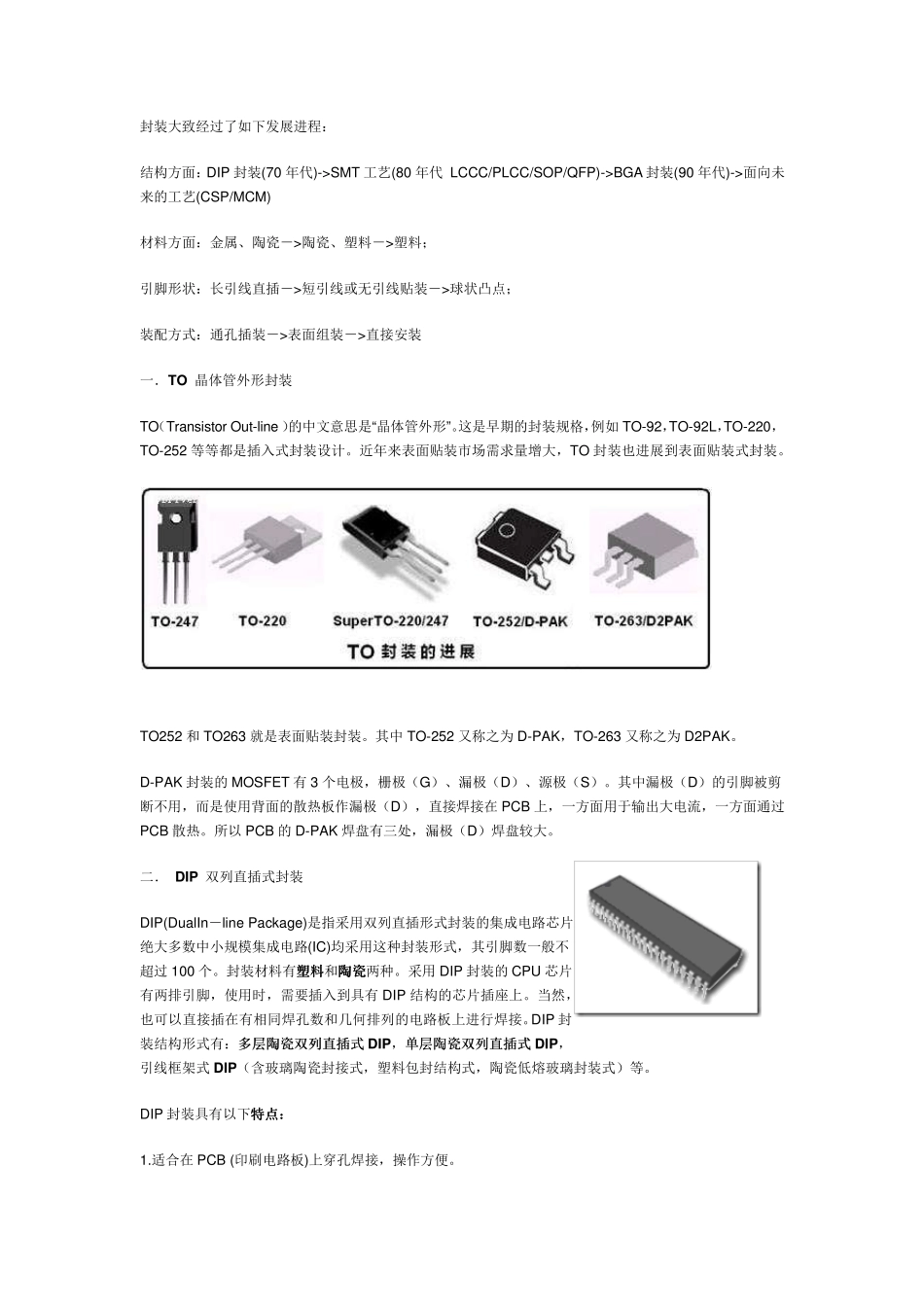

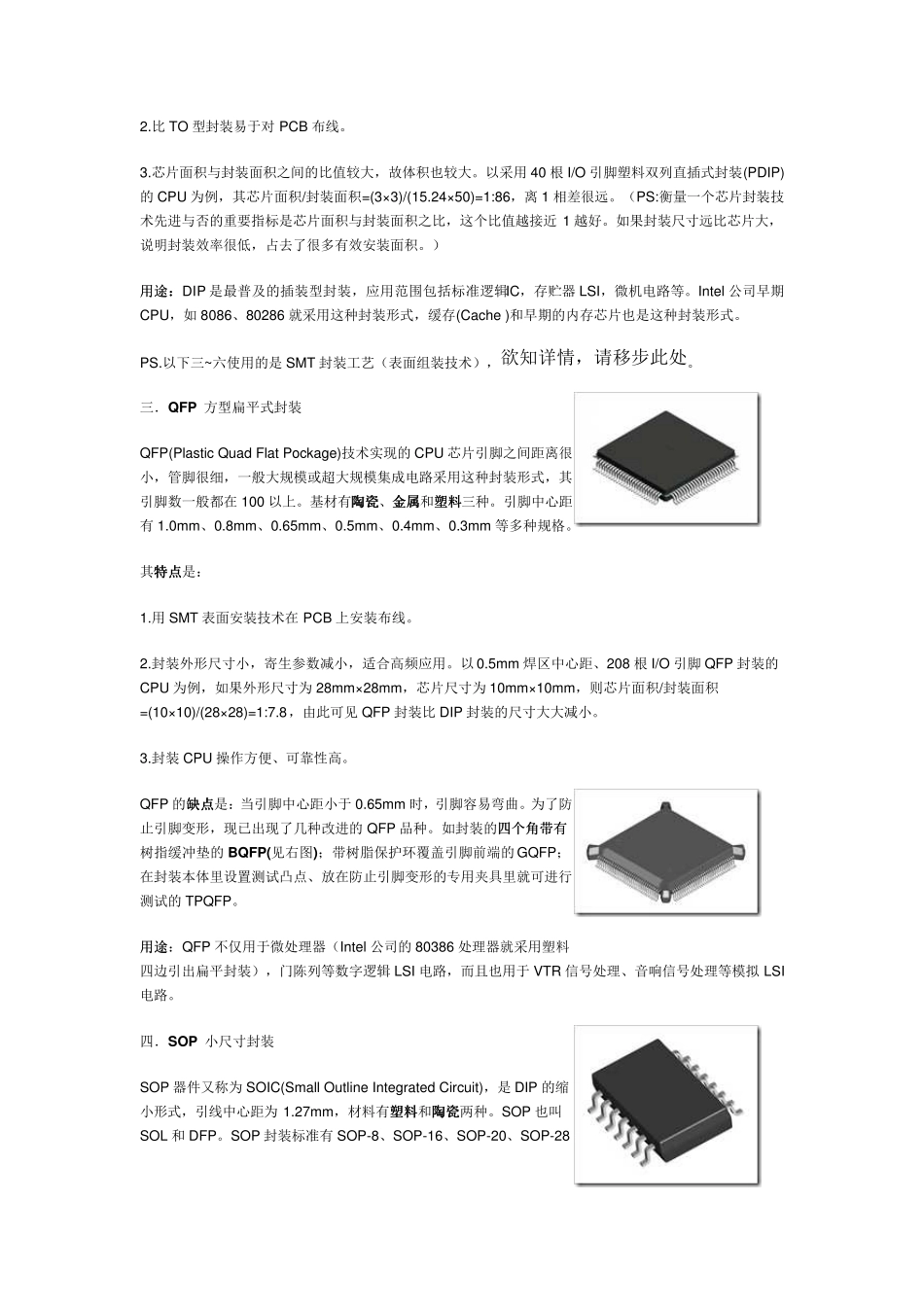

封装大致经过了如下发展进程： 结构方面：DIP 封装(70 年代)->SMT 工艺(80 年代 LCCC/PLCC/SOP/QFP)->BGA 封装(90 年代)->面向未来的工艺(CSP/MCM) 材料方面：金属、陶瓷－>陶瓷、塑料－>塑料； 引脚形状：长引线直插－>短引线或无引线贴装－>球状凸点； 装配方式：通孔插装－>表面组装－>直接安装 一．TO 晶体管外形封装 TO（Transistor Out-line ）的中文意思是“晶体管外形”。这是早期的封装规格，例如TO-92，TO-92L，TO-220，TO-252 等等都是插入式封装设计。近年来表面贴装市场需求量增大，TO 封装也进展到表面贴装式封装。 TO252 和 TO263 就是表面贴装封装。其中 TO-252 又称之为 D-PAK，TO-263 又称之为 D2PAK。 D-PAK 封装的MOSFET 有 3 个电极，栅极（G）、漏极（D）、源极（S）。其中漏极（D）的引脚被剪断不用，而是使用背面的散热板作漏极（D），直接焊接在 PCB 上，一方面用于输出大电流，一方面通过PCB 散热。所以 PCB 的D-PAK 焊盘有三处，漏极（D）焊盘较大。 二． DIP 双列直插式封装 DIP(DualIn－line Package)是指采用双列直插形式封装的集成电路芯片，绝大多数中小规模集成电路(IC)均采用这种封装形式，其引脚数一般不超过100 个。封装材料有塑料塑料塑料和陶瓷陶瓷陶瓷两种。采用 DIP 封装的CPU 芯片有两排引脚，使用时，需要插入到具有 DIP 结构的芯片插座上。当然，也可以直接插在有相同焊孔数和几何排列的电路板上进行焊接。DIP 封装结构形式有：多层陶瓷双列直插式多层陶瓷双列直插式 DIP，单层陶瓷双列直插式单层陶瓷双列直插式 DIP，引线框架式 DIP（含玻璃陶瓷封接式，塑料包封结构式，陶瓷低熔玻璃封装式）等。 DIP 封装具有以下特点特点特点：： 1.适合在 PCB (印刷电路板)上穿孔焊接，操作方便。 2.比TO 型封装易于对PCB 布线。 3.芯片面积与封装面积之间的比值较大，故体积也较大。以采用40 根I/O 引脚塑料双列直插式封装(PDIP)的CPU 为例，其芯片面积/封装面积=(3×3)/(15.24×50)=1:86，离1 相差很远。（PS:衡量一个芯片封装技术先进与否的重要指标是芯片面积与封装面积之比，这个比值越接近1 越好。如果封装尺寸远比芯片大，说明封装效率很低，占去了很多有效安装面积。） 用途用途：：DIP 是最普及的插装型封装，应用范围包括标准逻辑IC，存贮器LSI，微机电路等。Intel 公司早期CPU，如8086、80286 就采用这种封装形式，缓存(Cache...
