苍南仪表流量计Modbus通信协议V1.2

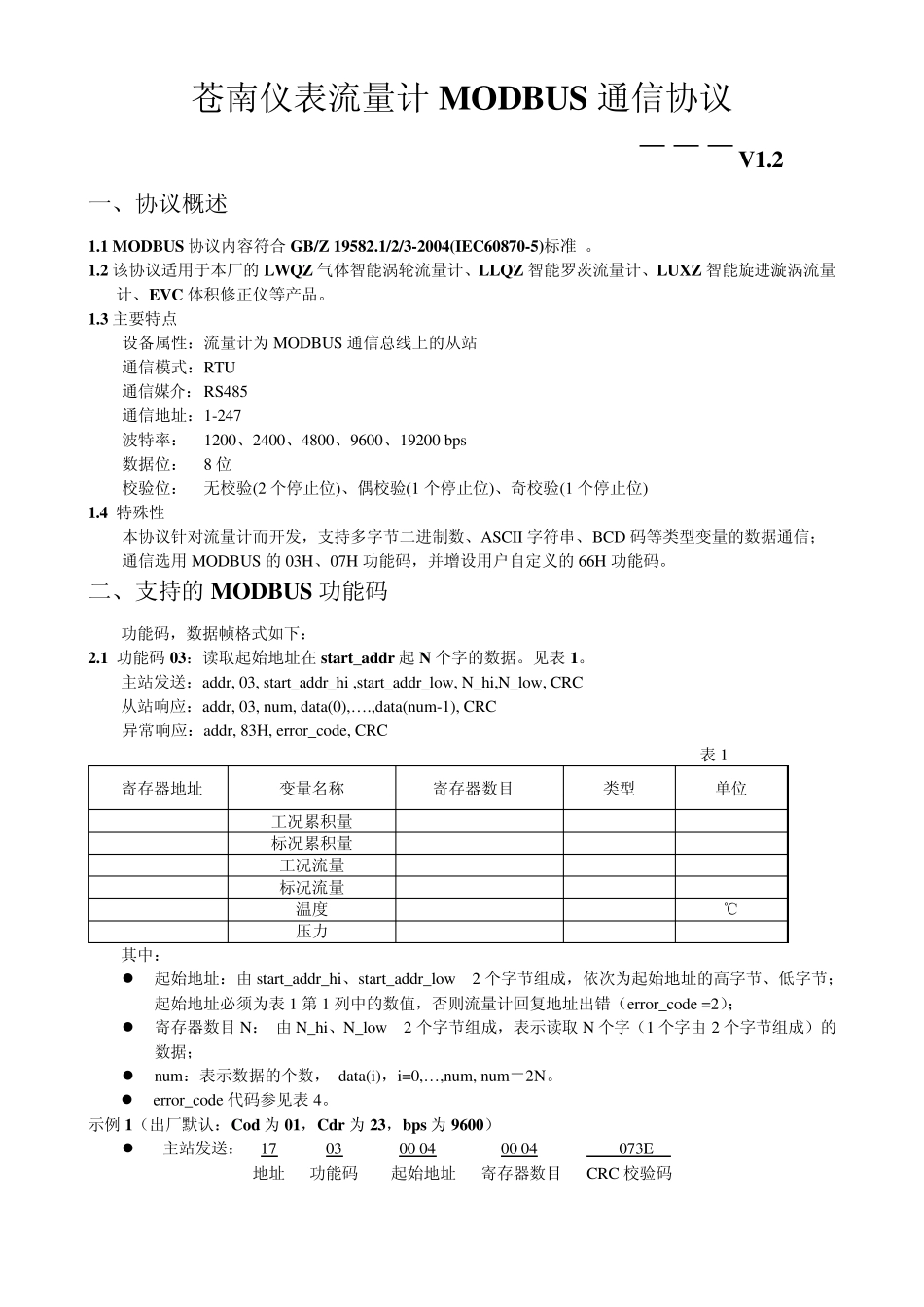

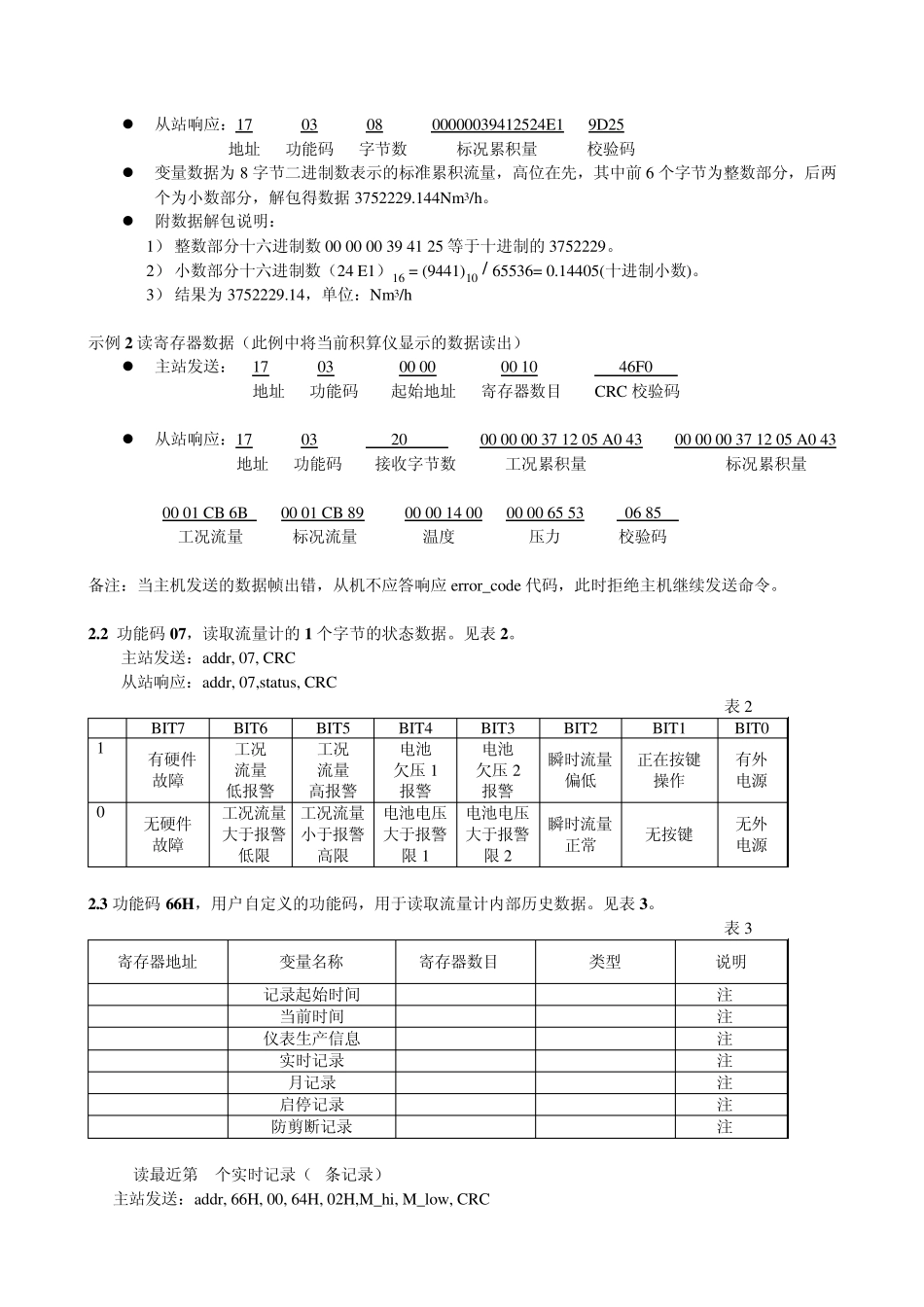

苍南仪表流量计MODBUS 通信协议 ―――V1.2 一、协议概述 1.1 MODBUS 协议内容符合 GB/Z 19582.1/2/3-2004(IEC60870-5)标准 。 1.2 该协议适用于本厂的 LWQZ 气体智能涡轮流量计、LLQZ 智能罗茨流量计、LUXZ 智能旋进漩涡流量计、EVC 体积修正仪等产品。 1.3 主要特点 设备属性：流量计为 MODBUS 通信总线上的从站 通信模式：RTU 通信媒介：RS485 通信地址：1-247 波特率： 1200、2400、4800、9600、19200 bps 数据位： 8 位 校验位： 无校验(2 个停止位)、偶校验(1 个停止位)、奇校验(1 个停止位) 1.4 特殊性 本协议针对流量计而开发，支持多字节二进制数、ASCII 字符串、BCD 码等类型变量的数据通信； 通信选用 MODBUS 的 03H、07H 功能码，并增设用户自定义的 66H 功能码。 二、支持的 MODBUS 功能码 功能码，数据帧格式如下： 2.1 功能码 03：读取起始地址在 start_addr 起 N 个字的数据。见表1。 主站发送：addr, 03, start_addr_hi ,start_addr_low , N_hi,N_low , CRC 从站响应：addr, 03, num, data(0),….,data(num-1), CRC 异常响应：addr, 83H, error_code, CRC 表1 寄存器地址 变量名称 寄存器数目 N 类型 单位 0000H 工况累积量 4 BIN m3 0004H 标况累积量 4 BIN Nm3 0008H 工况流量 2 BIN m3/h 000AH 标况流量 2 BIN Nm3/h 000CH 温度 2 BIN ℃ 000EH 压力 2 BIN kPa 其中：  起始地址：由 start_addr_hi、start_addr_low 2 个字节组成，依次为起始地址的高字节、低字节；起始地址必须为表1 第 1 列中的数值，否则流量计回复地址出错（error_code =2）；  寄存器数目 N： 由 N_hi、N_low 2 个字节组成，表示读取 N 个字（1 个字由 2 个字节组成）的数据；  num：表示数据的个数， data(i)，i=0,…,num, num＝2N。  error_code 代码参见表4。 示例 1（出厂默认：Cod 为 01，Cdr 为 23，bps 为 9600）  主站发送： 17 03 00 04 00 04 073E 地址 功能码 起始地址 寄存器数目 CRC 校验码  从站响应：17 03 08 00000039412524E1 9D25 地址 功能码 字节数 标况累积量 校验码  变量数据为8 字节二进制数表示的标准累积流量，高位在先，其中前6 个字节为整数部分，后两个为小数部分，解包得数据3752229.144Nm3/h。  附数据解包说...
