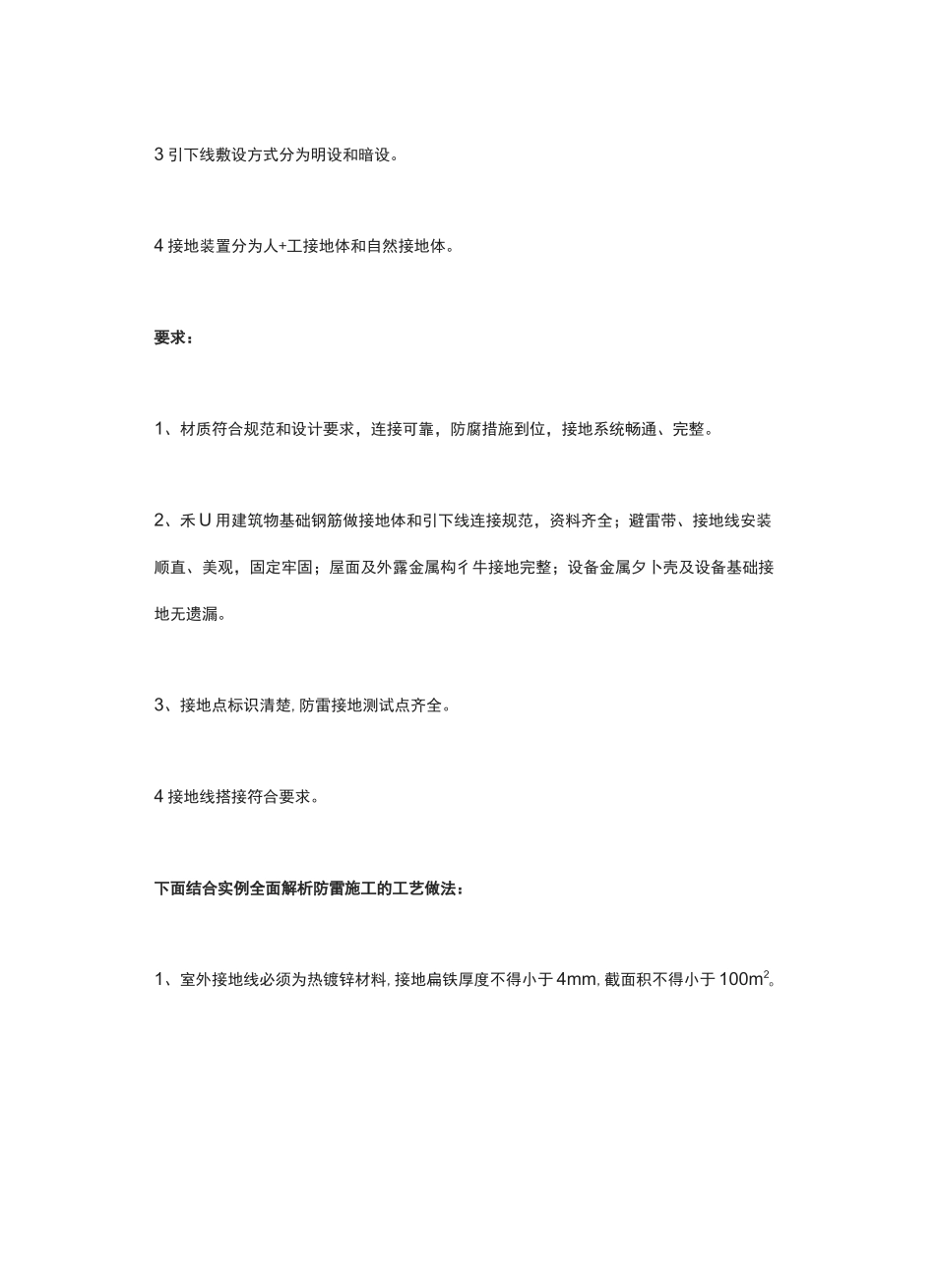

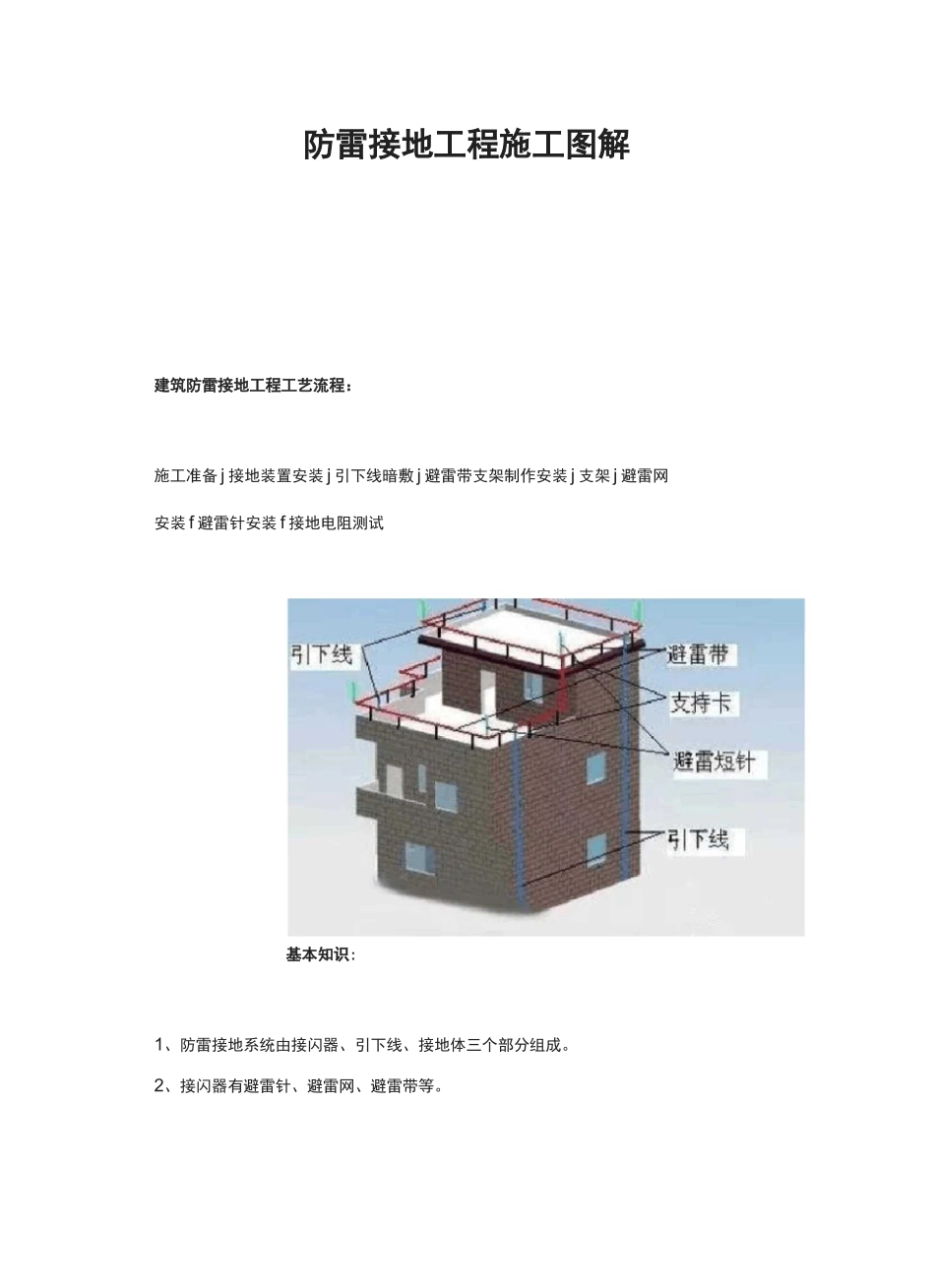

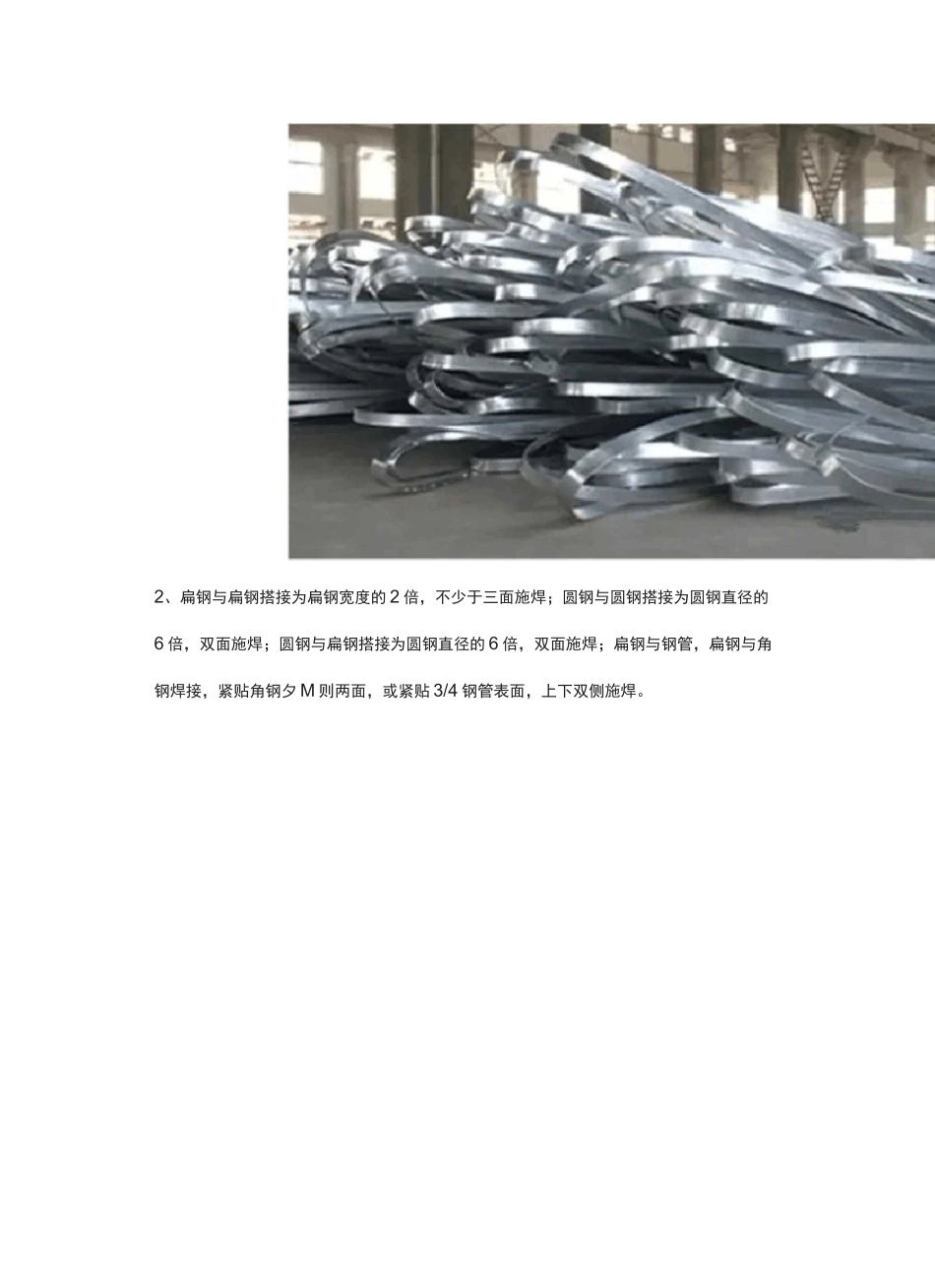

防雷接地工程施工图解建筑防雷接地工程工艺流程：施工准备 j 接地装置安装 j 引下线暗敷 j 避雷带支架制作安装 j 支架 j 避雷网安装 f 避雷针安装 f 接地电阻测试基本知识:1、防雷接地系统由接闪器、引下线、接地体三个部分组成。2、接闪器有避雷针、避雷网、避雷带等。3 引下线敷设方式分为明设和暗设。4 接地装置分为人+工接地体和自然接地体。要求：1、材质符合规范和设计要求，连接可靠，防腐措施到位，接地系统畅通、完整。2、禾 U 用建筑物基础钢筋做接地体和引下线连接规范，资料齐全；避雷带、接地线安装顺直、美观，固定牢固；屋面及外露金属构彳牛接地完整；设备金属夕卜壳及设备基础接地无遗漏。3、接地点标识清楚,防雷接地测试点齐全。4 接地线搭接符合要求。下面结合实例全面解析防雷施工的工艺做法：1、室外接地线必须为热镀锌材料,接地扁铁厚度不得小于 4mm,截面积不得小于 100m2o2、扁钢与扁钢搭接为扁钢宽度的 2 倍，不少于三面施焊；圆钢与圆钢搭接为圆钢直径的6 倍，双面施焊；圆钢与扁钢搭接为圆钢直径的 6 倍，双面施焊；扁钢与钢管，扁钢与角钢焊接，紧贴角钢夕 M 则两面，或紧贴 3/4 钢管表面，上下双侧施焊。3、利用底板钢筋网作接地连接线时,接地跨接钢筋应采用不小于 ei2 的热镀锌圆钢；焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮要敲净。螺纹连接的跨接4、利用柱主筋作防雷引下线时，当主筋采用螺纹连接时，螺纹连接的两端应作跨接处理。5、焊接平滑、无加渣、咬肉、虚焊7、接地扁铁敷设前应调直，敷设时应立放，不得平放，因为立放时散流电阻较小；焊接长度应为扁铁宽度的 2 倍，并 3 面施焊，焊好后清除药皮，素土内敷设的扁铁必须刷沥青做防腐处理。接地扁铁交叉连接接地扁铁丁字连接8 利用结构柱柱主筋（直径不小于 012mm）作防雷引下线时，在每层钢筋绑扎时，按设计图纸要求，找出全部所需主筋位置，用油漆做好标记。9、避雷线弯曲处不得小于 90°，弯曲半径不得小于圆钢直径的 10 倍，转弯部分支架应不大于 0.3m。焊缝应饱满并有足够的机械强度，焊接处的药皮要敲净，焊接后必刷防锈漆两道，面漆（银粉漆）两道。焊接不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷10、屋顶接闪器如果采用混凝土支座，应将混凝土支座分档摆放，在两端支架间拉直线，然后将其它支座用水泥砂浆找平直，间距不得大于 1.5 米；当屋面为纯防水层...
