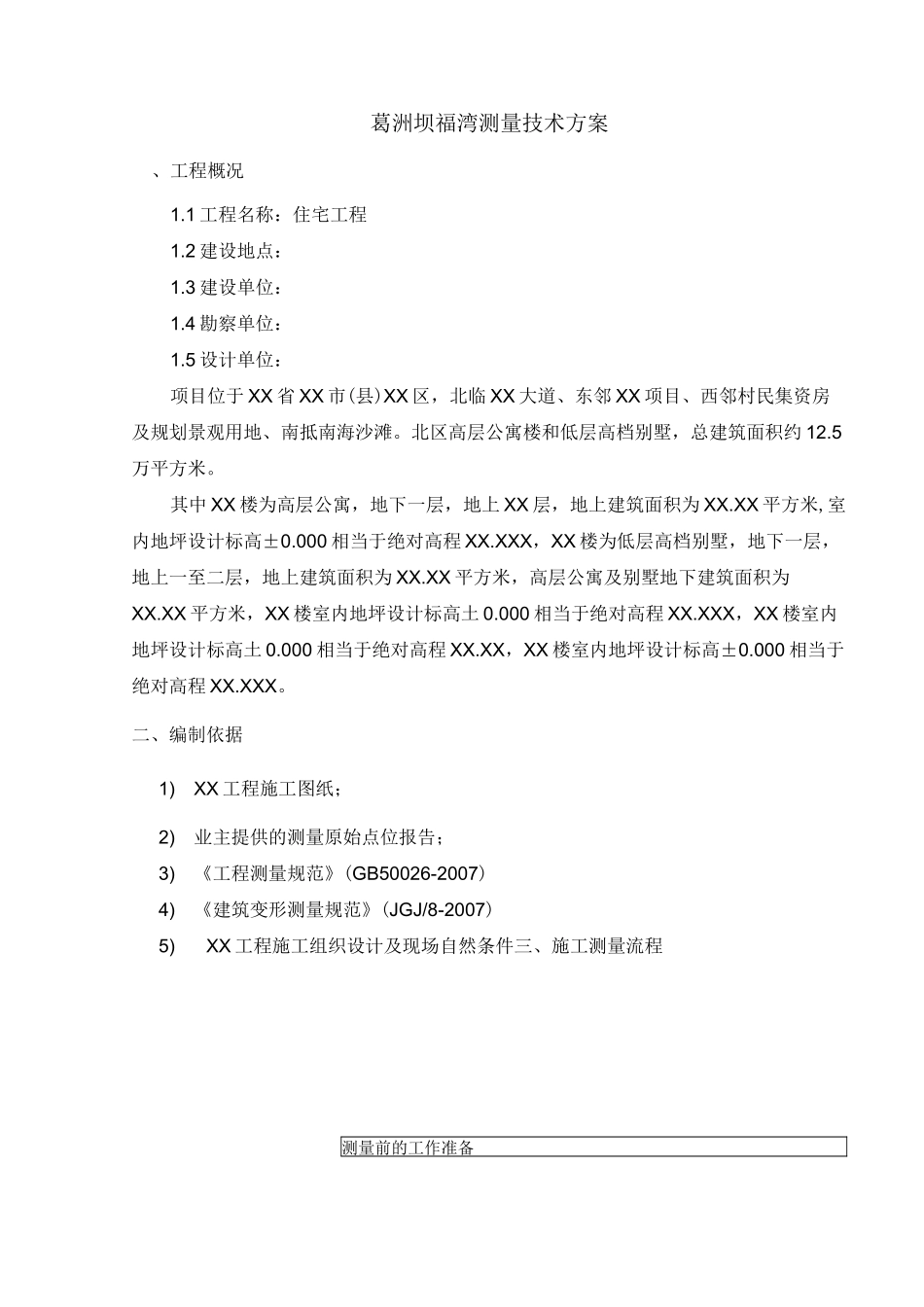

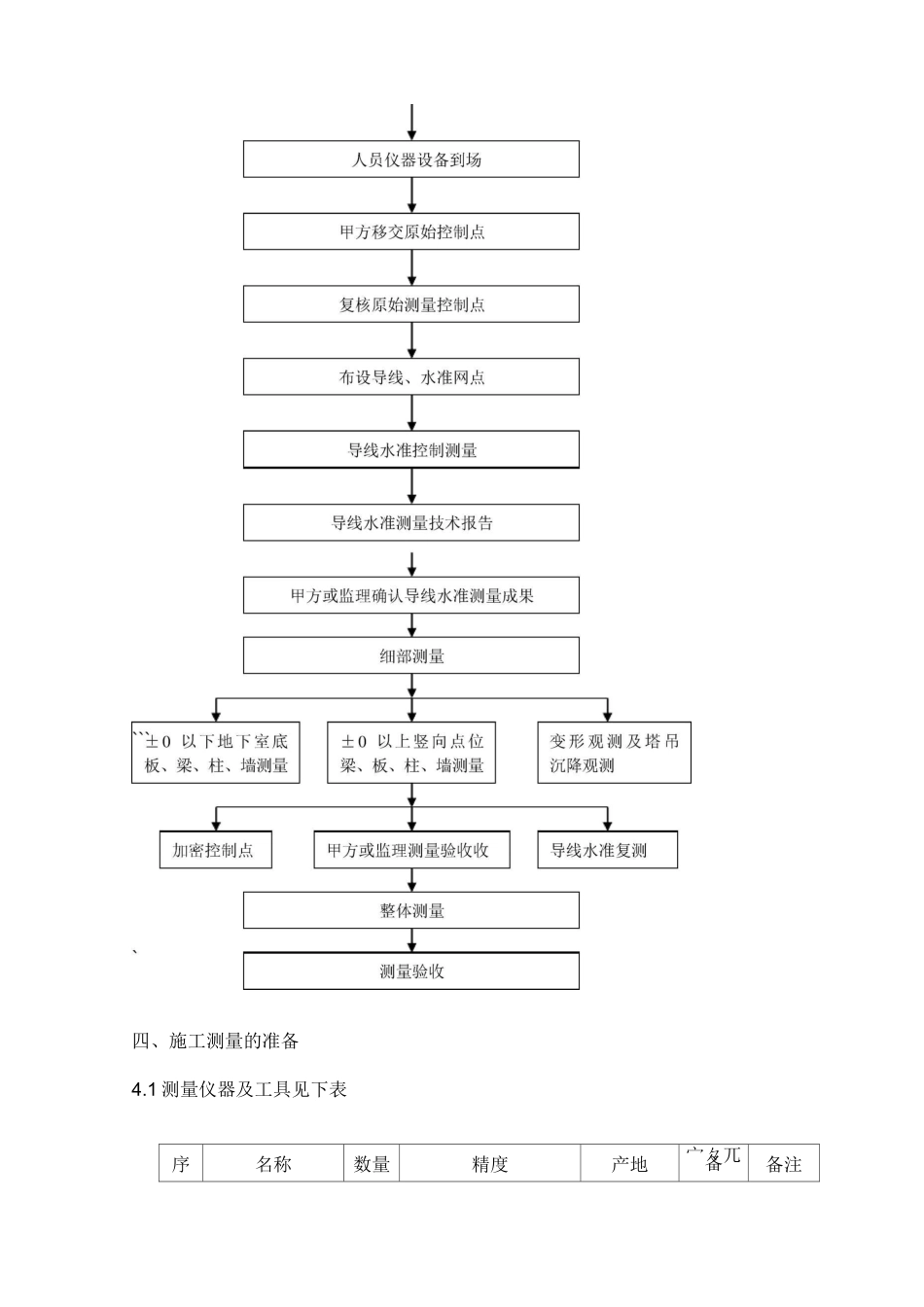

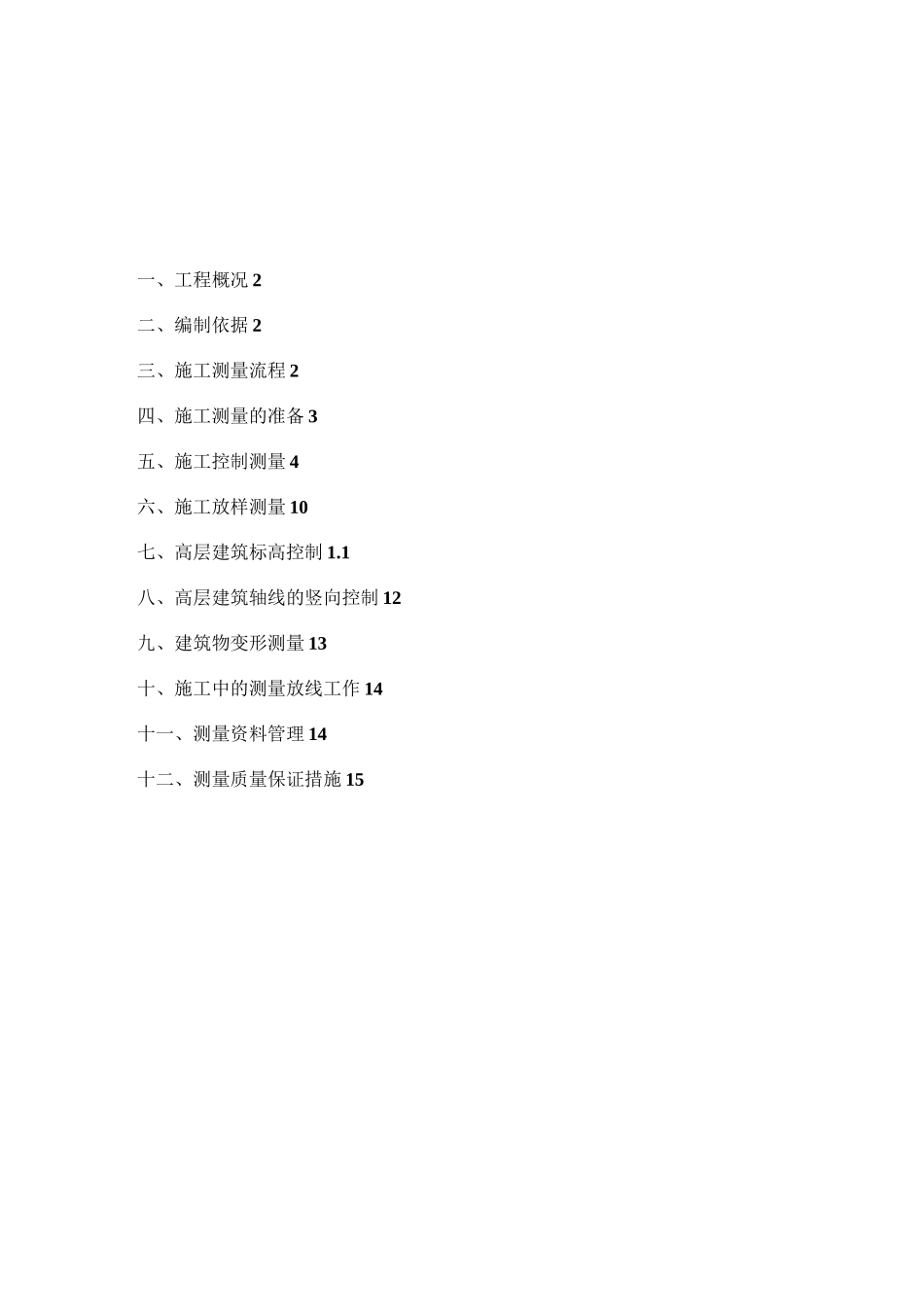

一、工程概况 2二、编制依据 2三、施工测量流程 2四、施工测量的准备 3五、施工控制测量 4六、施工放样测量 10七、高层建筑标高控制 1.1八、高层建筑轴线的竖向控制 12九、建筑物变形测量 13十、施工中的测量放线工作 14十一、测量资料管理 14十二、测量质量保证措施 15葛洲坝福湾测量技术方案、工程概况1.1 工程名称：住宅工程1.2 建设地点：1.3 建设单位：1.4 勘察单位：1.5 设计单位：项目位于 XX 省 XX 市(县)XX 区，北临 XX 大道、东邻 XX 项目、西邻村民集资房及规划景观用地、南抵南海沙滩。北区高层公寓楼和低层高档别墅，总建筑面积约 12.5万平方米。其中 XX 楼为高层公寓，地下一层，地上 XX 层，地上建筑面积为 XX.XX 平方米,室内地坪设计标高±0.000 相当于绝对高程 XX.XXX，XX 楼为低层高档别墅，地下一层，地上一至二层，地上建筑面积为 XX.XX 平方米，高层公寓及别墅地下建筑面积为XX.XX 平方米，XX 楼室内地坪设计标高土 0.000 相当于绝对高程 XX.XXX，XX 楼室内地坪设计标高土 0.000 相当于绝对高程 XX.XX，XX 楼室内地坪设计标高±0.000 相当于绝对高程 XX.XXX。二、编制依据1)XX 工程施工图纸；2)业主提供的测量原始点位报告；3)《工程测量规范》(GB50026-2007)4)《建筑变形测量规范》(JGJ/8-2007)5)XX 工程施工组织设计及现场自然条件三、施工测量流程测量前的工作准备四、施工测量的准备4.1 测量仪器及工具见下表序名称数量精度产地宀々兀备备注号或品牌率1全站仪2 台测角测距科维标定合格2±(2mm+2ppmXD)2激光铅垂仪2 台2〃苏州光学仪器厂标定合格3光学经纬仪2 台2〃苏州光学仪器厂标定合格4水准仪3 台S2 级苏州光学仪器厂标定合格5精密水准仪1 台±(3mm+2pp)徕卡 NA2新标定合格650 米钢卷尺3 把1mm天津新标定合格77.5 米钢卷尺10把1mm日本新标定合格85 米钢卷尺20把1mm日本新标定合格4.2 测量组织管理1)测量管理分两级管理，一级为控制测量总承包管理级，负责场区和建筑物的控制测量以及检查复核各测量放样结果，二级为各分包或劳务作业队施工放样测量。2)一级测量由总包测量工程师为主要负责人组建测量小组，负责制定和执行工程测量施工方案，负责工程场区控制网测量和维护、组织实施建筑物定位测量、负责建立建筑物平面主控轴线，负责建筑物控制测量网点的测量和维护，组织实施建筑平面高程放样测量、组织实施分部分项工程测量放样的检查复核，检查确...
