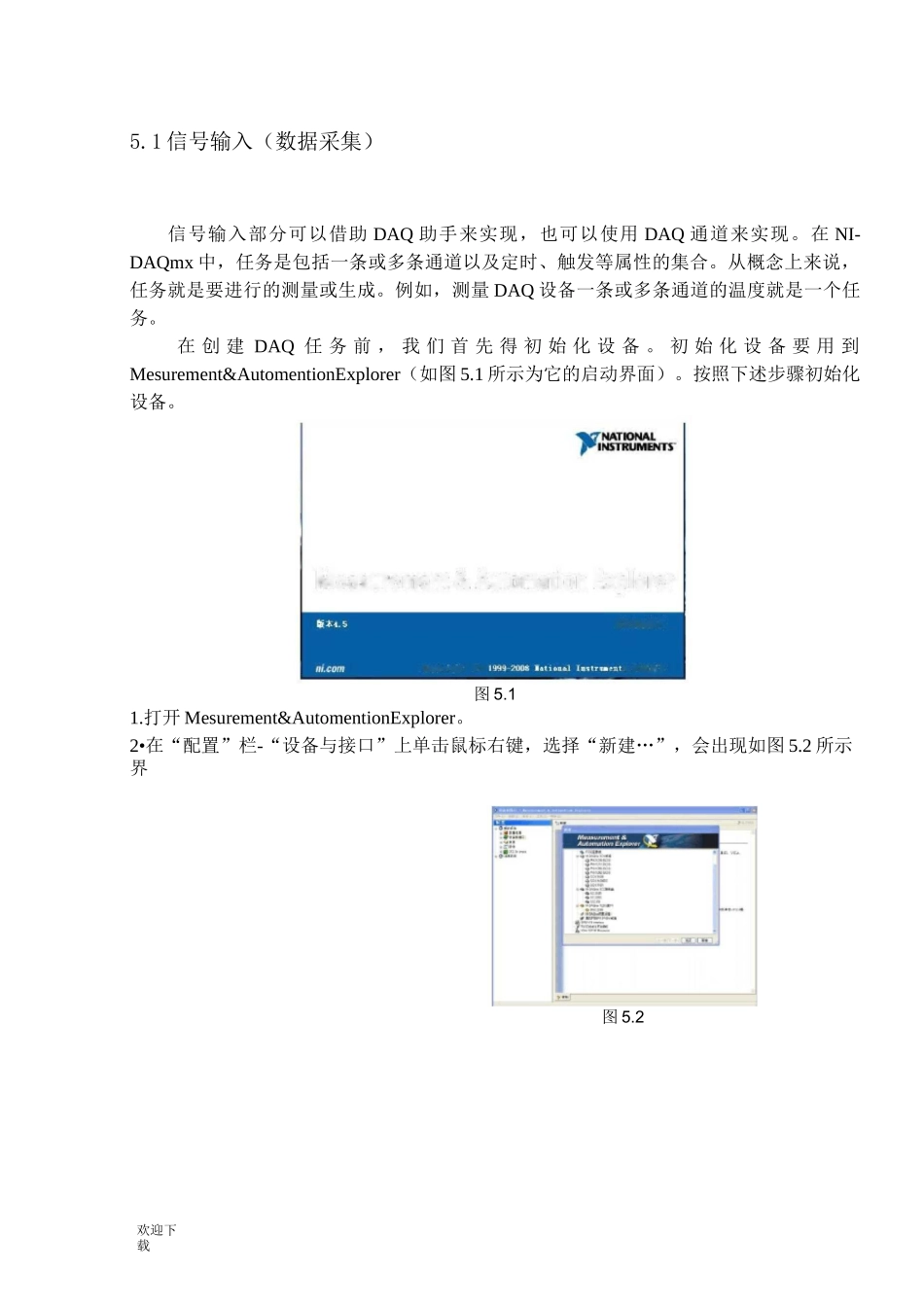

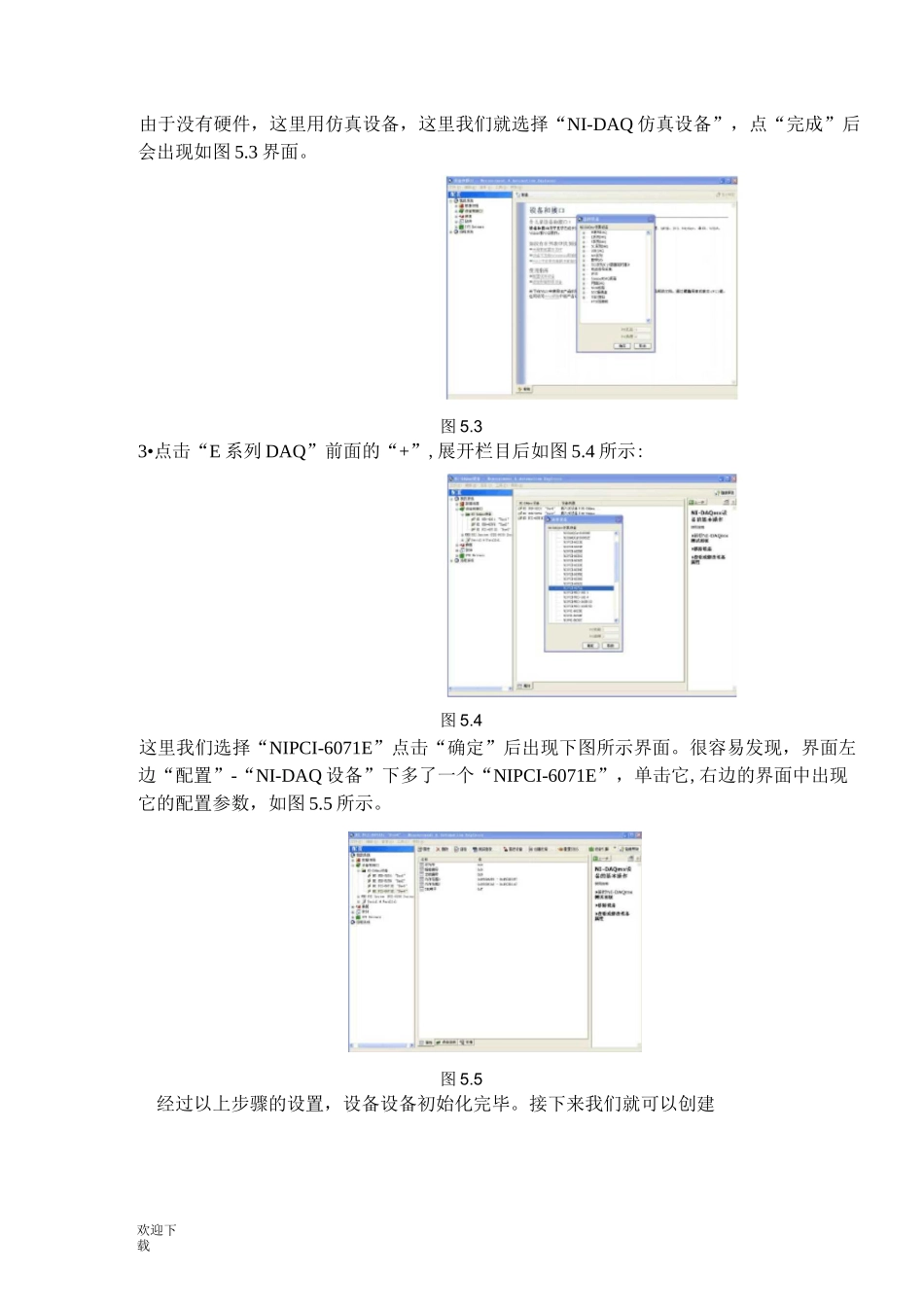

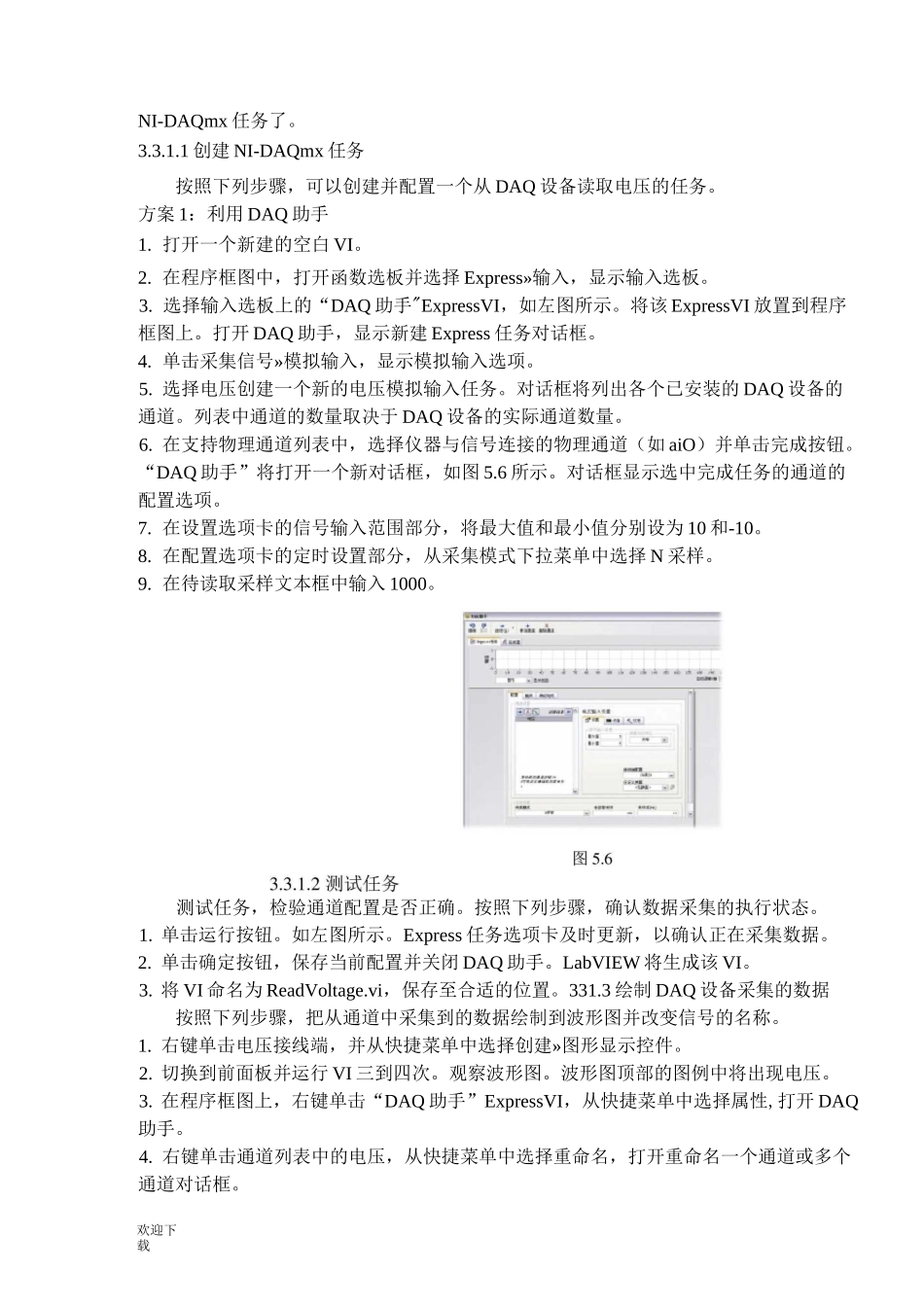

欢迎下载正在無樹"喲書 1 蹲 1（rj 乩亀舉.屛裔Measurement&AutomationExplorer5.1 信号输入（数据采集）信号输入部分可以借助 DAQ 助手来实现，也可以使用 DAQ 通道来实现。在 NI-DAQmx 中，任务是包括一条或多条通道以及定时、触发等属性的集合。从概念上来说，任务就是要进行的测量或生成。例如，测量 DAQ 设备一条或多条通道的温度就是一个任务。在 创 建 DAQ 任 务 前 ， 我 们 首 先 得 初 始 化 设 备 。 初 始 化 设 备 要 用 到Mesurement&AutomentionExplorer（如图 5.1 所示为它的启动界面）。按照下述步骤初始化设备。图 5.11.打开 Mesurement&AutomentionExplorer。2•在“配置”栏-“设备与接口”上单击鼠标右键，选择“新建…”，会出现如图 5.2 所示界图 5.2欢迎下载由于没有硬件，这里用仿真设备，这里我们就选择“NI-DAQ 仿真设备”，点“完成”后会出现如图 5.3 界面。图 5.33•点击“E 系列 DAQ”前面的“+”,展开栏目后如图 5.4 所示:图 5.4这里我们选择“NIPCI-6071E”点击“确定”后出现下图所示界面。很容易发现，界面左边“配置”-“NI-DAQ 设备”下多了一个“NIPCI-6071E”，单击它,右边的界面中出现它的配置参数，如图 5.5 所示。图 5.5经过以上步骤的设置，设备设备初始化完毕。接下来我们就可以创建欢迎下载NI-DAQmx 任务了。3.3.1.1 创建 NI-DAQmx 任务按照下列步骤，可以创建并配置一个从 DAQ 设备读取电压的任务。方案 1：利用 DAQ 助手1. 打开一个新建的空白 VI。2. 在程序框图中，打开函数选板并选择 Express»输入，显示输入选板。3. 选择输入选板上的“DAQ 助手"ExpressVI，如左图所示。将该 ExpressVI 放置到程序框图上。打开 DAQ 助手，显示新建 Express 任务对话框。4. 单击采集信号»模拟输入，显示模拟输入选项。5. 选择电压创建一个新的电压模拟输入任务。对话框将列出各个已安装的 DAQ 设备的通道。列表中通道的数量取决于 DAQ 设备的实际通道数量。6. 在支持物理通道列表中，选择仪器与信号连接的物理通道（如 aiO）并单击完成按钮。“DAQ 助手”将打开一个新对话框，如图 5.6 所示。对话框显示选中完成任务的通道的配置选项。7. 在设置选项卡的信号输入范围部分，将最大值和最小值分别设为 10 和-10。8. 在配置选项卡的定时设置部分，从采集模式下拉菜单中选择 N 采样。9. 在待读取采样文本框中...
