倒挂井施工技术交底

倒挂井施工技术交底_第1页
1/7
倒挂井施工技术交底_第2页
2/7
倒挂井施工技术交底_第3页
3/7

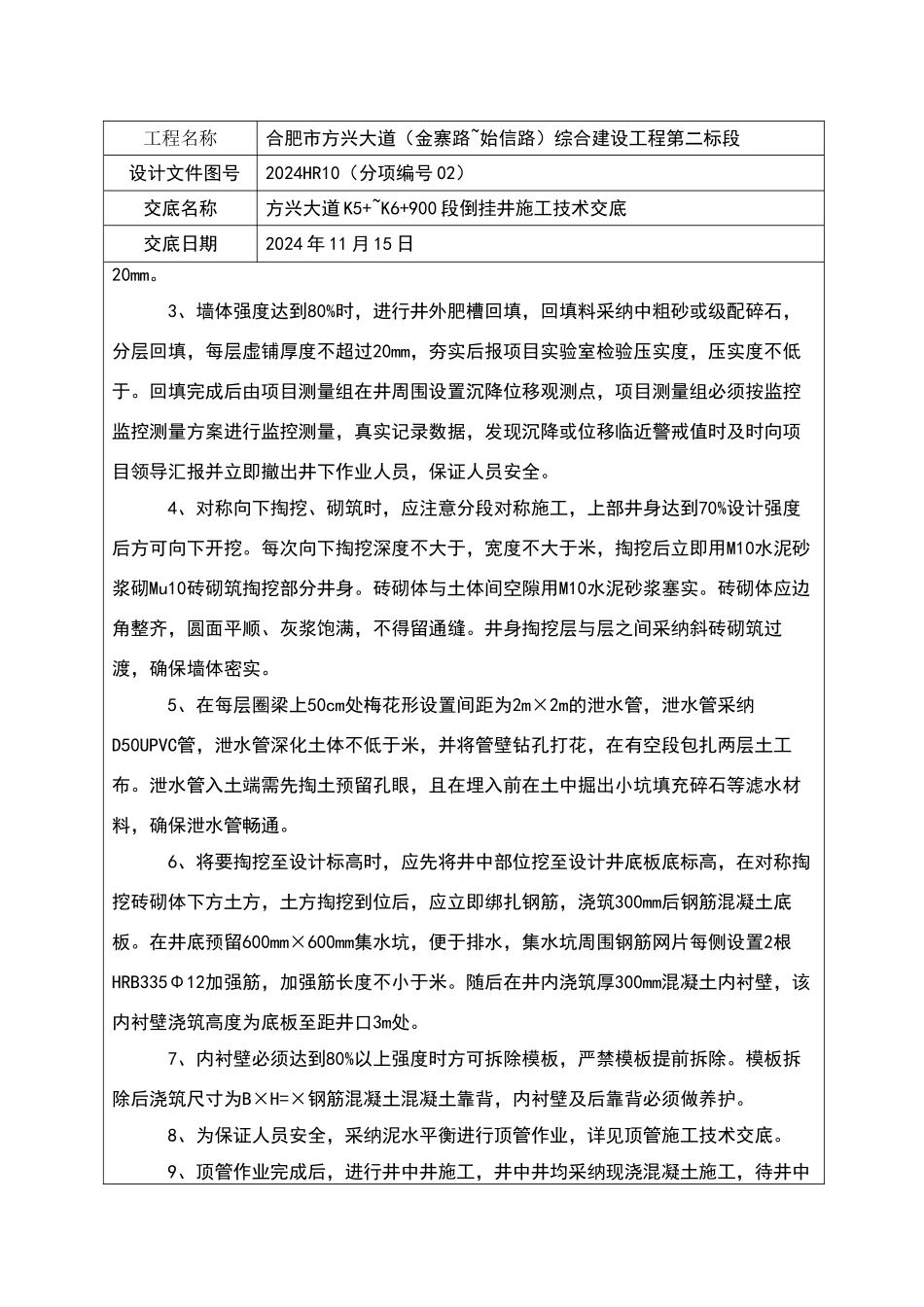

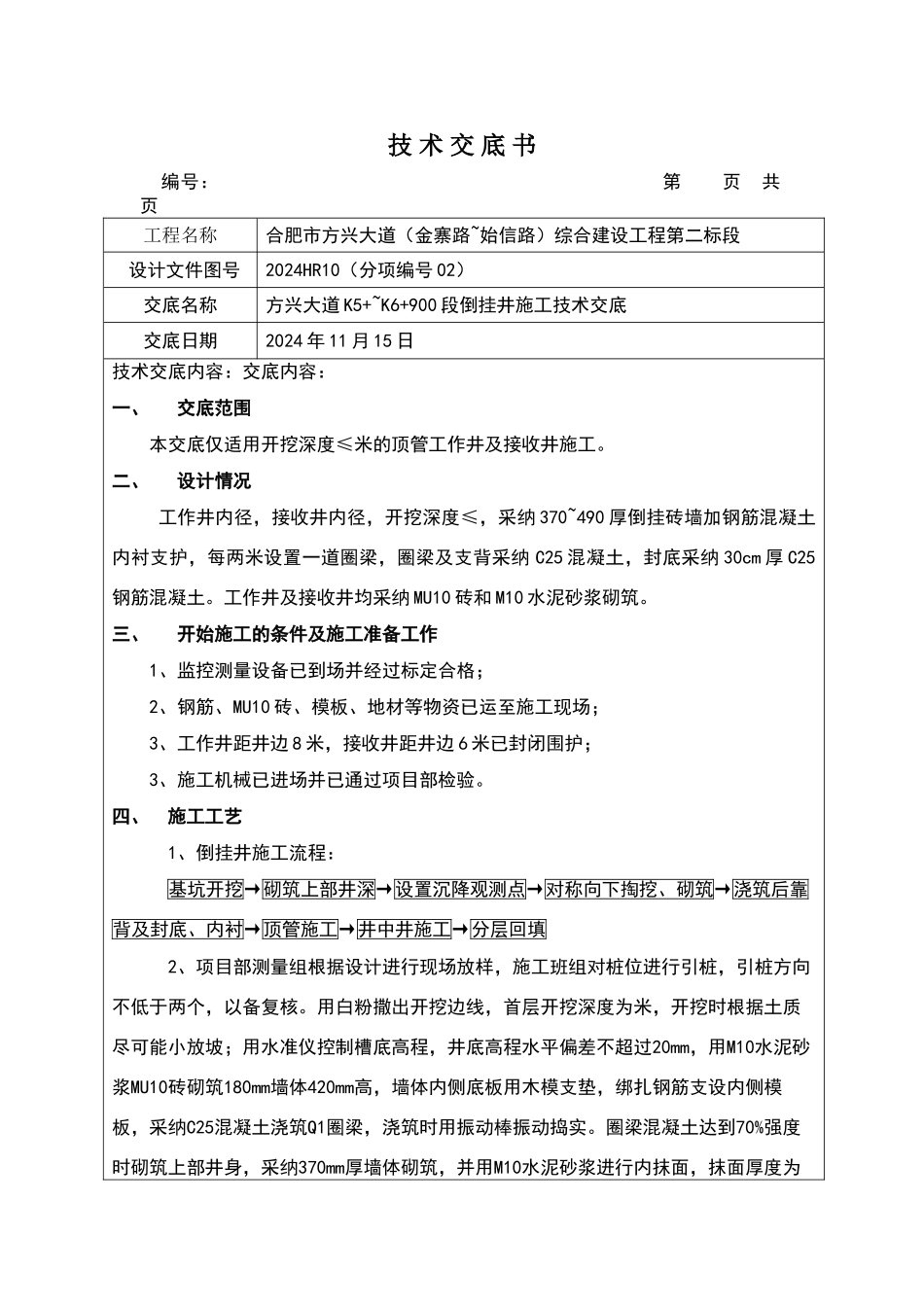

技 术 交 底 书 编号: 第 页 共 页工程名称合肥市方兴大道(金寨路~始信路)综合建设工程第二标段设计文件图号2024HR10(分项编号 02)交底名称方兴大道 K5+~K6+900 段倒挂井施工技术交底交底日期2024 年 11 月 15 日技术交底内容:交底内容:一、 交底范围本交底仅适用开挖深度≤米的顶管工作井及接收井施工。二、 设计情况工作井内径,接收井内径,开挖深度≤,采纳 370~490 厚倒挂砖墙加钢筋混凝土内衬支护,每两米设置一道圈梁,圈梁及支背采纳 C25 混凝土,封底采纳 30cm 厚 C25钢筋混凝土。工作井及接收井均采纳 MU10 砖和 M10 水泥砂浆砌筑。三、 开始施工的条件及施工准备工作1、监控测量设备已到场并经过标定合格;2、钢筋、MU10 砖、模板、地材等物资已运至施工现场;3、工作井距井边 8 米,接收井距井边 6 米已封闭围护;3、施工机械已进场并已通过项目部检验。四、施工工艺1、倒挂井施工流程:基坑开挖→砌筑上部井深→设置沉降观测点→对称向下掏挖、砌筑→浇筑后靠背及封底、内衬→顶管施工→井中井施工→分层回填 2、项目部测量组根据设计进行现场放样,施工班组对桩位进行引桩,引桩方向不低于两个,以备复核。用白粉撒出开挖边线,首层开挖深度为米,开挖时根据土质尽可能小放坡;用水准仪控制槽底高程,井底高程水平偏差不超过20mm,用M10水泥砂浆MU10砖砌筑180mm墙体420mm高,墙体内侧底板用木模支垫,绑扎钢筋支设内侧模板,采纳C25混凝土浇筑Q1圈梁,浇筑时用振动棒振动捣实。圈梁混凝土达到70%强度时砌筑上部井身,采纳370mm厚墙体砌筑,并用M10水泥砂浆进行内抹面,抹面厚度为工程名称合肥市方兴大道(金寨路~始信路)综合建设工程第二标段设计文件图号2024HR10(分项编号 02)交底名称方兴大道 K5+~K6+900 段倒挂井施工技术交底交底日期2024 年 11 月 15 日20mm。 3、墙体强度达到80%时,进行井外肥槽回填,回填料采纳中粗砂或级配碎石,分层回填,每层虚铺厚度不超过20mm,夯实后报项目实验室检验压实度,压实度不低于。回填完成后由项目测量组在井周围设置沉降位移观测点,项目测量组必须按监控监控测量方案进行监控测量,真实记录数据,发现沉降或位移临近警戒值时及时向项目领导汇报并立即撤出井下作业人员,保证人员安全。4、对称向下掏挖、砌筑时,应注意分段对称施工,上部井身达到70%设计强度后方可向下开挖。每次向下掏挖深度不大于,宽度不大于米,掏挖后立即用...
