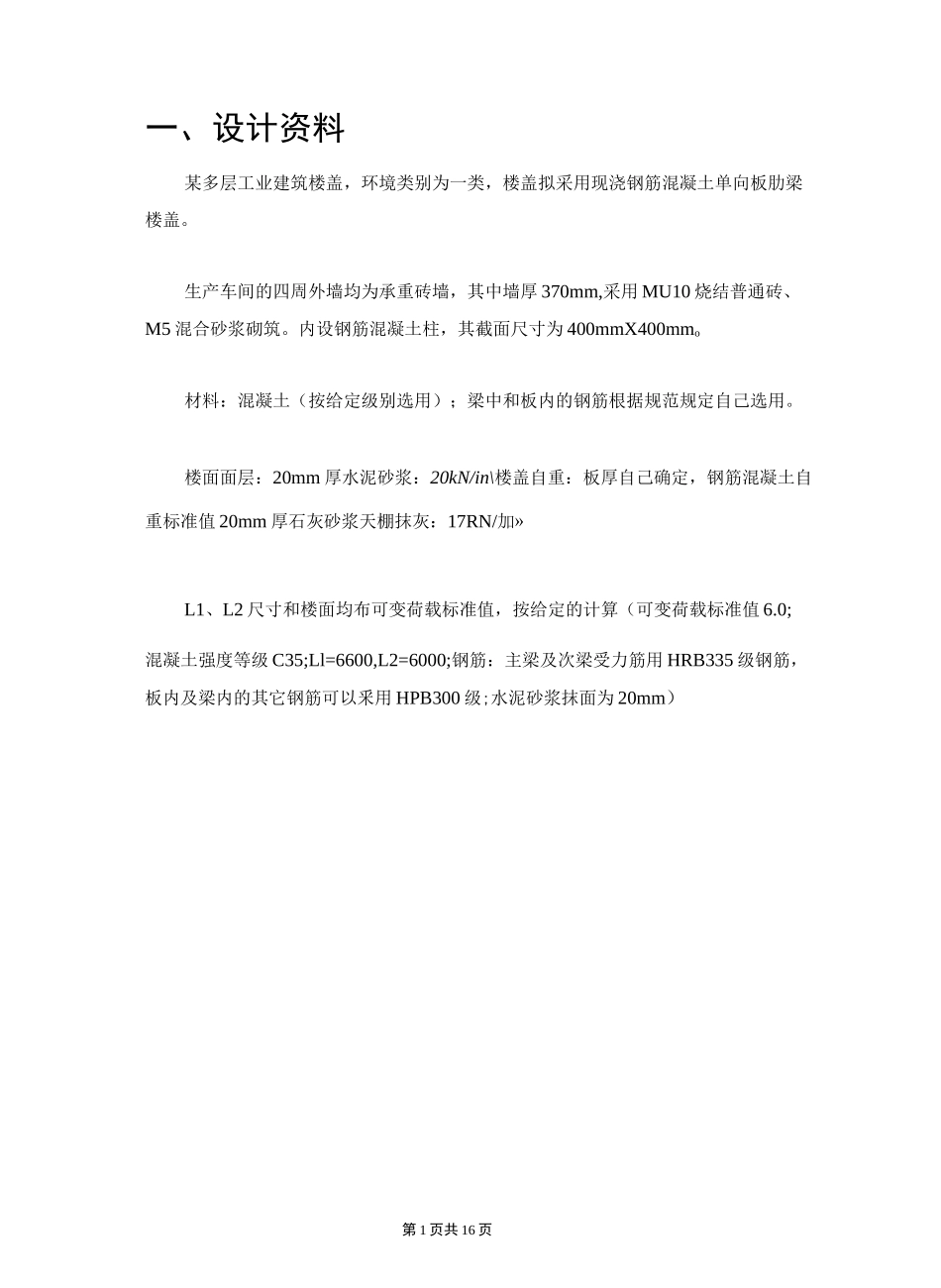

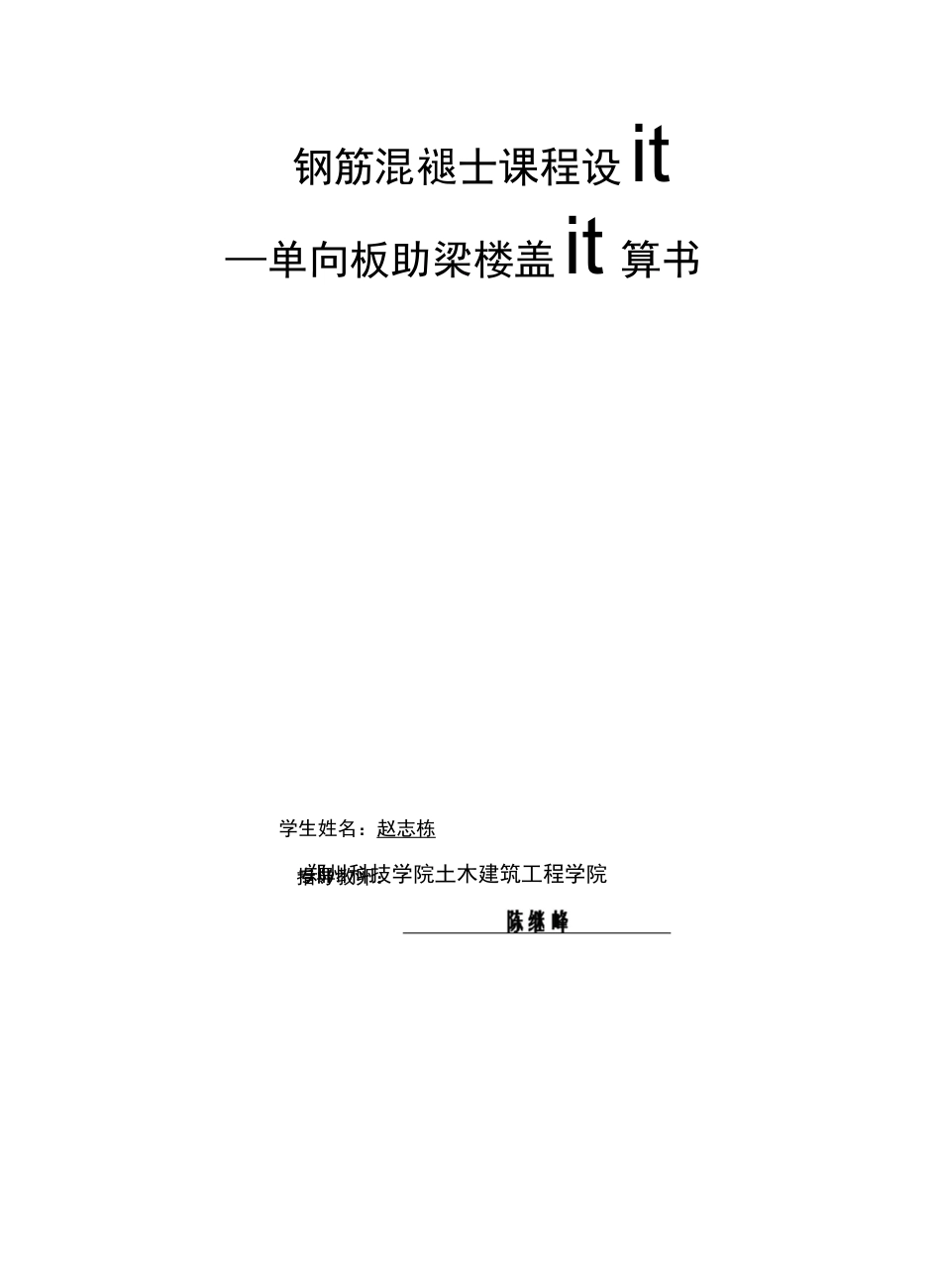

专业指导教卵：钢筋混褪士课程设it—单向板助梁楼盖it 算书学生姓名：赵志栋郑州科技学院土木建筑工程学院第 1 页共 16 页一、设计资料某多层工业建筑楼盖，环境类别为一类，楼盖拟采用现浇钢筋混凝土单向板肋梁楼盖。生产车间的四周外墙均为承重砖墙，其中墙厚 370mm,采用 MU10 烧结普通砖、M5 混合砂浆砌筑。内设钢筋混凝土柱，其截面尺寸为 400mmX400mmo材料：混凝土（按给定级别选用）；梁中和板内的钢筋根据规范规定自己选用。楼面面层：20mm 厚水泥砂浆：20kN/in\楼盖自重：板厚自己确定，钢筋混凝土自重标准值 20mm 厚石灰砂浆天棚抹灰：17RN/加»L1、L2 尺寸和楼面均布可变荷载标准值，按给定的计算（可变荷载标准值 6.0;混凝土强度等级 C35;Ll=6600,L2=6000;钢筋：主梁及次梁受力筋用 HRB335 级钢筋，板内及梁内的其它钢筋可以釆用 HPB300 级;水泥砂浆抹面为 20mm）2二、平面结构布置，及构件截面尺寸的确定:确定主梁的跨度为 6600mm,次梁的跨度为 6000mm,主梁每跨内布置两根次梁，板的跨度为2200mn）c楼盖结构布置图如下：1、板厚：按高跨比条件，当 hMl/40 二 55mm 时，满足刚度要求，可不验算挠度。对于工业建筑的楼盖板，要求 h^SOmrn,取板厚 h=80mm2、次梁：次梁的截面高度应满足 h=（12〜Ti）L=（333〜500）mm,考虑到活1荷载较大取 h=500mmo 贝 ljb=(2-1-3)h,取 b=200mm。丄丄3、主梁：主梁的截面高度应该满足 h=（8〜帀）L=（407〜830）mm,取 h=丄 1600mmo 则 b=(2〜3)h,取 b=250mm。次梁O第 3 页共 16 页三、板的设计(按塑性内力重分布计算):1■计算简图q+g=15.186kN/m23z—512ABCC乂*20202000 ” 2000*200 0板的计算简图la=19SO£00.I 门=20DD2、荷载计算:L1/L2 二 2.73〈3,宜按双向板设计。若按双向板设计时，应沿长边方向布置足够数量的构造钢筋。板的恒荷载标准值：20mm 水泥砂浆面层：0.02X20=0.4kN/m80mm 钢筋混凝土板：0.08X25=2.0kN/m20mm 石灰砂浆：0.02X17=0.34kN/m恒载：gk=2.74kN/m2活荷载标准值：6KN/m2恒荷载设计值：萨 2.74X1.2=3.29(KN/m2)活荷载设计值：q 二 6.00X1.3=7.8(KN/m2)荷载总设计值：g+q=3.29+7.8=11.09(KN/m2)取 11.1KN/m2恒荷载分项系数取 1.2；活荷载分项系数取 1.3o次梁截面为 200mmX500mm,现浇板在墙上的支承宽度 120mm,按塑性内力重4分布设计，板的计算边跨：边跨 Ln+0.5h=1980+40 二 2020〈Ln+0・5a=1980+60=2040(mm)中跨：1...
