单相交流调压电路仿真VIP专享

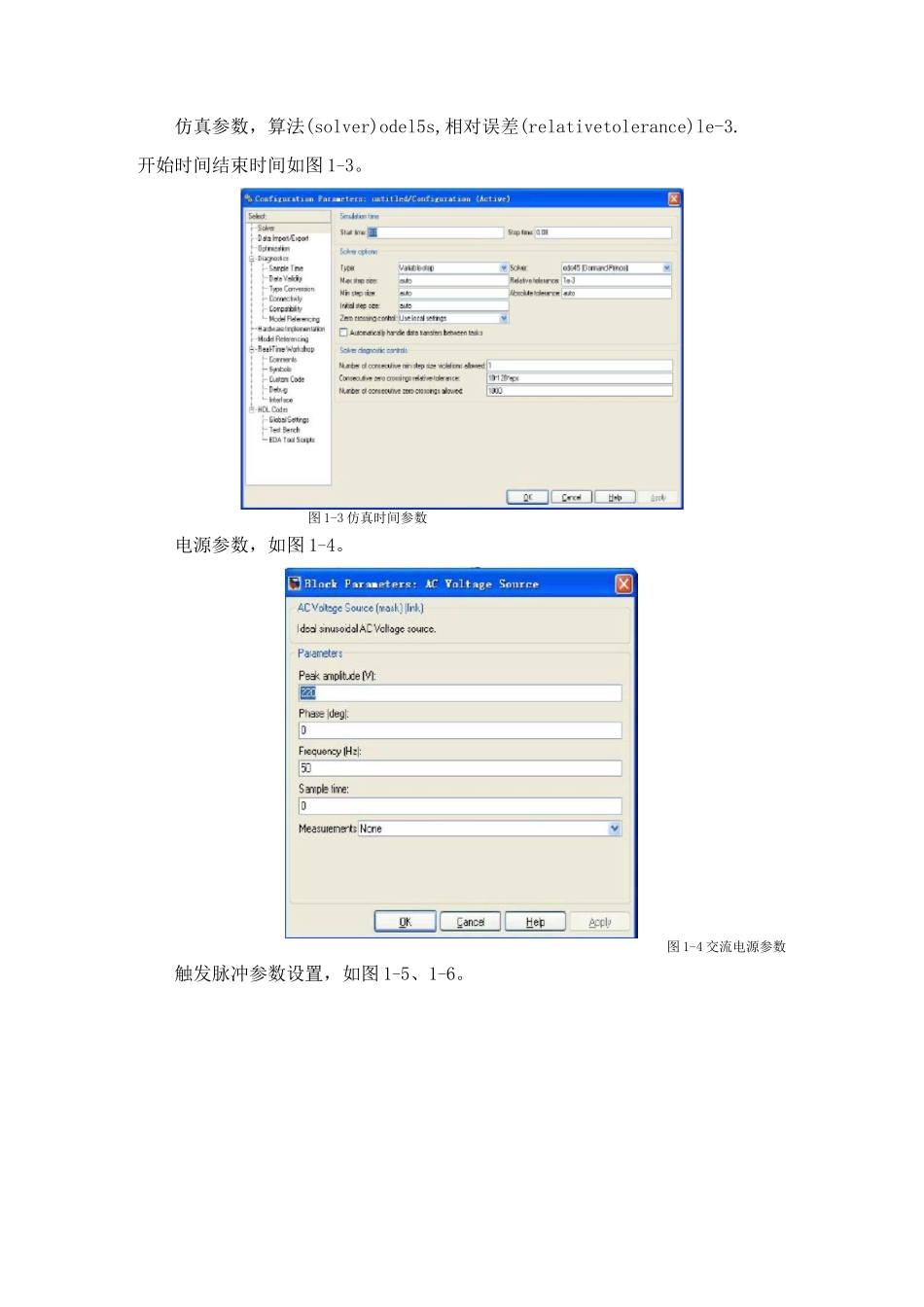

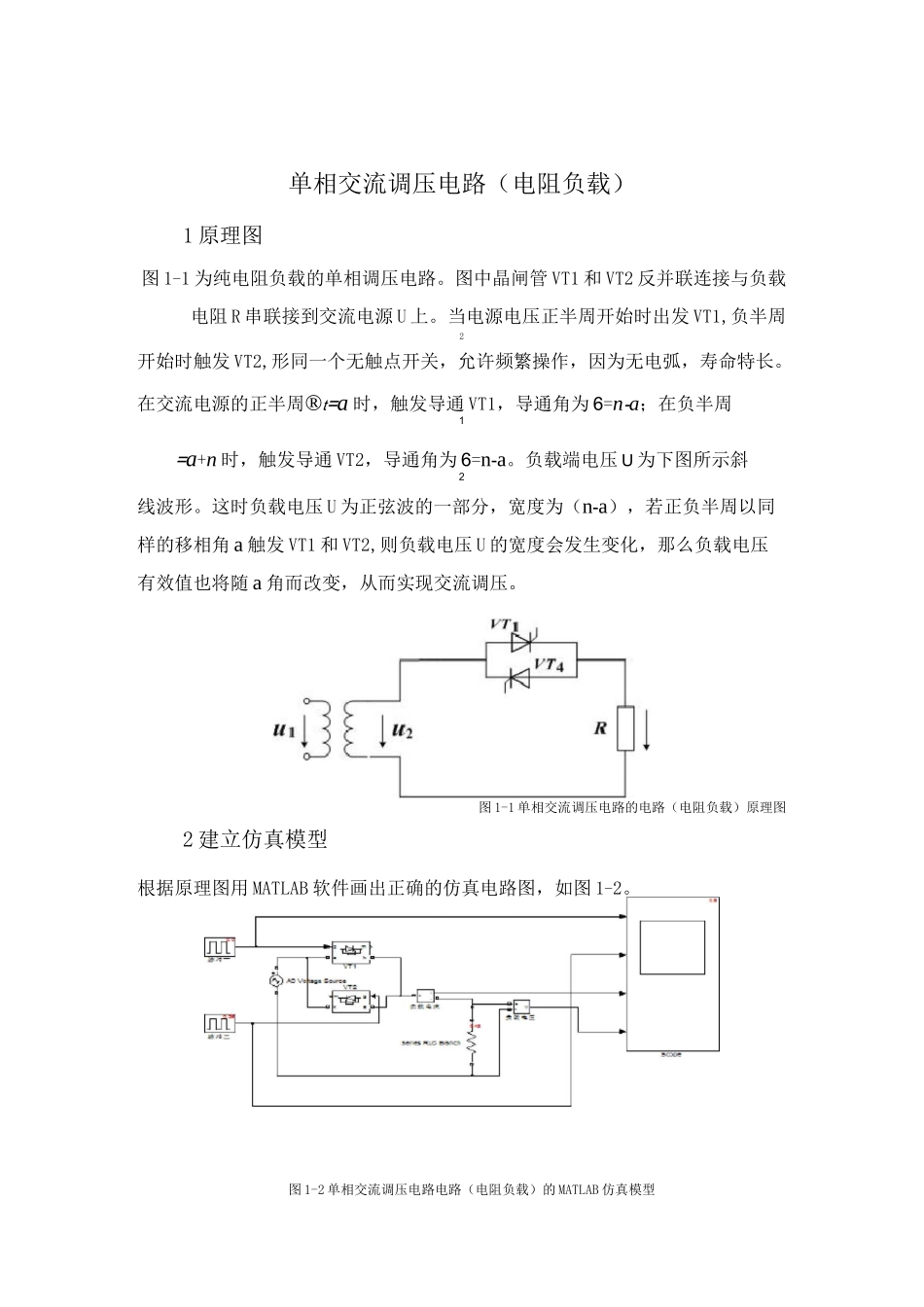

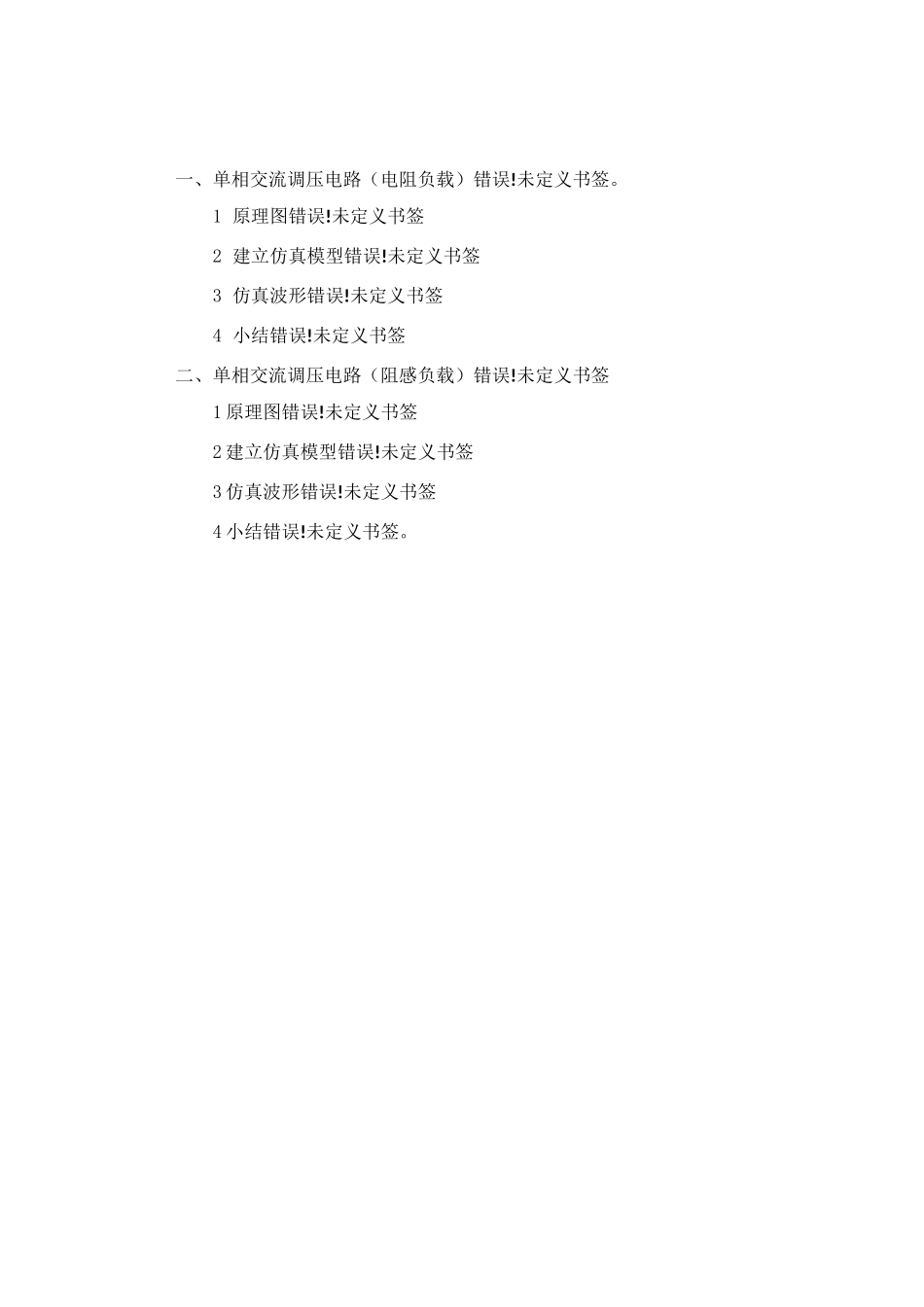

一、单相交流调压电路（电阻负载）错误!未定义书签。1 原理图错误!未定义书签2 建立仿真模型错误!未定义书签3 仿真波形错误!未定义书签4 小结错误!未定义书签二、单相交流调压电路（阻感负载）错误!未定义书签1 原理图错误!未定义书签2 建立仿真模型错误!未定义书签3 仿真波形错误!未定义书签4 小结错误!未定义书签。图 1-2 单相交流调压电路电路（电阻负载）的 MATLAB 仿真模型单相交流调压电路（电阻负载）1 原理图图 1-1 为纯电阻负载的单相调压电路。图中晶闸管 VT1 和 VT2 反并联连接与负载电阻 R 串联接到交流电源 U 上。当电源电压正半周开始时出发 VT1,负半周2开始时触发 VT2,形同一个无触点开关，允许频繁操作，因为无电弧，寿命特长。在交流电源的正半周®t=a 时，触发导通 VT1，导通角为 6=n-a；在负半周1=a+n 时，触发导通 VT2，导通角为 6=n-a。负载端电压 U 为下图所示斜2线波形。这时负载电压 U 为正弦波的一部分，宽度为（n-a），若正负半周以同样的移相角 a 触发 VT1 和 VT2,则负载电压 U 的宽度会发生变化，那么负载电压有效值也将随 a 角而改变，从而实现交流调压。图 1-1 单相交流调压电路的电路（电阻负载）原理图2 建立仿真模型根据原理图用 MATLAB 软件画出正确的仿真电路图，如图 1-2。仿真参数，算法(solver)odel5s,相对误差(relativetolerance)le-3.开始时间结束时间如图 1-3。图 1-3 仿真时间参数电源参数，如图 1-4。图 1-4 交流电源参数触发脉冲参数设置，如图 1-5、1-6。图 1-5 触发脉冲参数图 1-6 触发脉冲参数3 仿真波形设置触发脉冲 a 分别为 0。、60°、120°、180°。与其产生的相应波形分别如图 1-6、图 1-7、图 1-8、图 1-9。在波形图中第一列波为触发脉冲波形，第二列波为晶闸管电压波形，第三列波为负载电流波形，第四列波为负载电压波形。图 1-8a=120。单相交流调压电路（电阻负载）仿真结果图 1-7a=60°单相交流调压电路（电阻负载）仿真结果;F;IOI5o□ooo员戟电流员载电庄□.□10.020.030.040.05图 1-6a=0。单相交流调压电路（电阻负载）仿真结果10.50脉冲品刚笛胡需电 IT00.010.020.030.040.050.06imeoffset:0■Illi-眼中15o._uoon--u_uon--u4224o4002000200-400□01nn03□050HE图 1-9a=180°单相交流调压电路（电阻负载）仿真结果4 小结在电源电压正半波（0~n 区间），晶闸管 Ug1 承受正向电压，在 3t=a 处触发晶闸...
