楼宇自控系统BAS监控说明

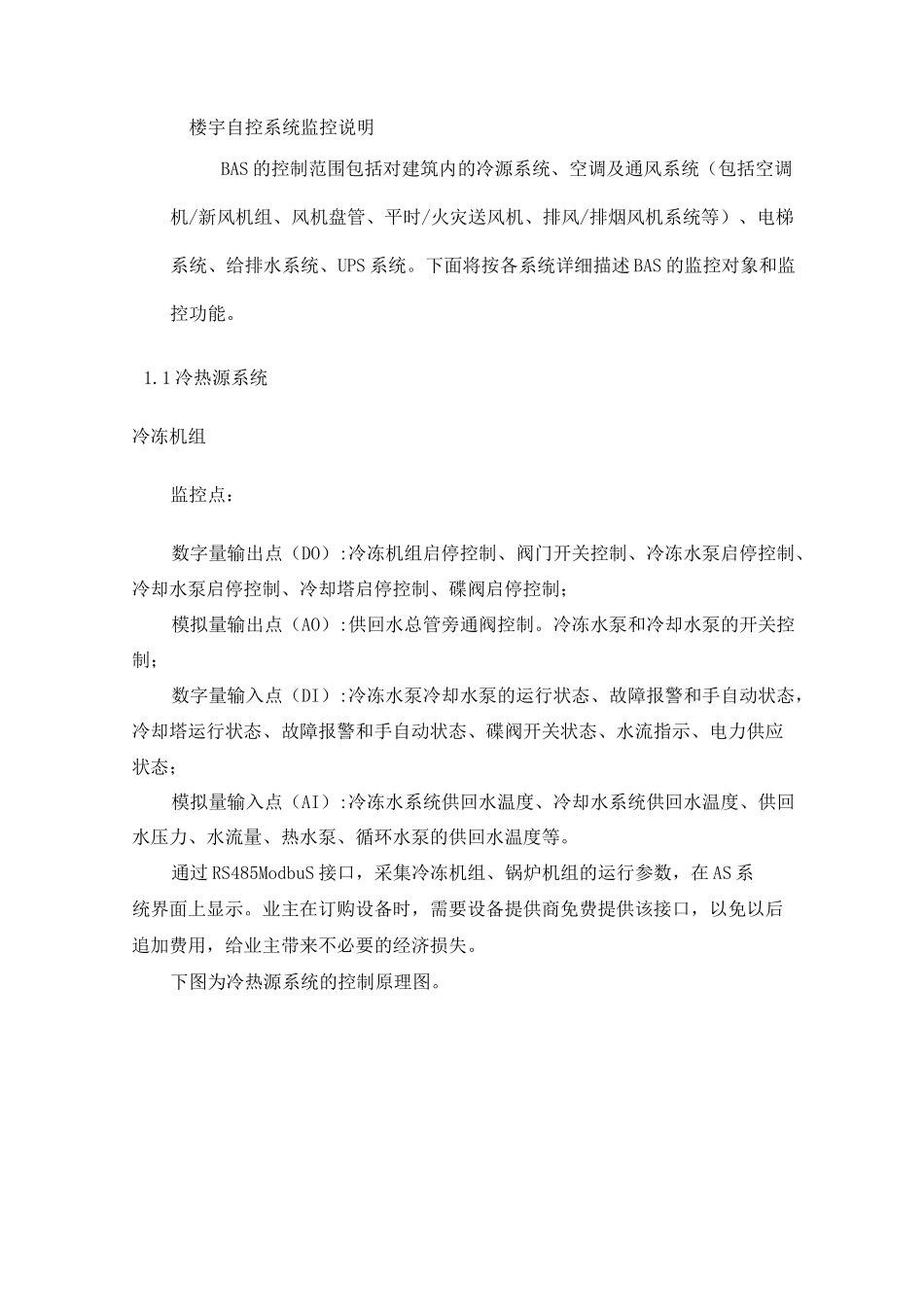

楼宇自控系统BAS监控说明_第1页
1/11
楼宇自控系统BAS监控说明_第2页
2/11
楼宇自控系统BAS监控说明_第3页
3/11
楼宇自控系统监控说明BAS 的控制范围包括对建筑内的冷源系统、空调及通风系统(包括空调机/新风机组、风机盘管、平时/火灾送风机、排风/排烟风机系统等)、电梯系统、给排水系统、UPS 系统。下面将按各系统详细描述 BAS 的监控对象和监控功能。1.1 冷热源系统冷冻机组监控点:数字量输出点(DO):冷冻机组启停控制、阀门开关控制、冷冻水泵启停控制、冷却水泵启停控制、冷却塔启停控制、碟阀启停控制;模拟量输出点(AO):供回水总管旁通阀控制。冷冻水泵和冷却水泵的开关控制;数字量输入点(DI):冷冻水泵冷却水泵的运行状态、故障报警和手自动状态,冷却塔运行状态、故障报警和手自动状态、碟阀开关状态、水流指示、电力供应状态;模拟量输入点(AI):冷冻水系统供回水温度、冷却水系统供回水温度、供回水压力、水流量、热水泵、循环水泵的供回水温度等。通过 RS485ModbuS 接口,采集冷冻机组、锅炉机组的运行参数,在 AS 系统界面上显示。业主在订购设备时,需要设备提供商免费提供该接口,以免以后追加费用,给业主带来不必要的经济损失。下图为冷热源系统的控制原理图。.-'确定水宋开确崔水栗”冷水E;卄/悖H 延时㉚停冷却塔扭翳排样曲』冷匸选走冷水启动袴朮序水泵报餐搏序辞冷也朮日力冷上I:梓冷门佯水亲锻鹫拎序[停冷用水泵自动冷抓水停水泵报警艸序悖妙K瀰莹流堡讣算务监控内容:1、冷冻机组的台数控制控制系统监测冷水机组集水器和分水器的出水和回水温度。控制系统通过分析温度变化与时间变化的趋势来判断当前满足系统负荷所需的冷水机组开启数量,从而进行冷源系统的自适应调节。2、冷冻系统的联锁控制:机组的投入或退出运行的过程是按预先编制的控制程序进行的。当机组需要投入时,控制程序首先打开该机组对应的冷冻水蝶阀、冷却水蝶阀、冷却塔进出水蝶阀。在得到各蝶阀打开状态信号后,延时 30 秒启动相应的冷却水泵,延时 30秒启动相应的冷冻水泵,在得到相应的水流状态信号后,延时 5 分钟启动冷冻机组。3、设备的自动切换及故障设备的自动锁定为了保护冷源设备,延长设备的使用寿命,因此需要累计每台设备的运行时间,使同类设备进行交替运行,并在发生故障时自动切换。在冷水系统中有某一设备发生故障时,系统立即发出报警到终端,同时锁定该设备以防再次启动。在这同时自动启动另一个可得到的备用设备或一组可得到的设备。当故障故障排除后,设备需要重新加入自控行列时,必须在 BAS 终端手动复位相应的锁...
