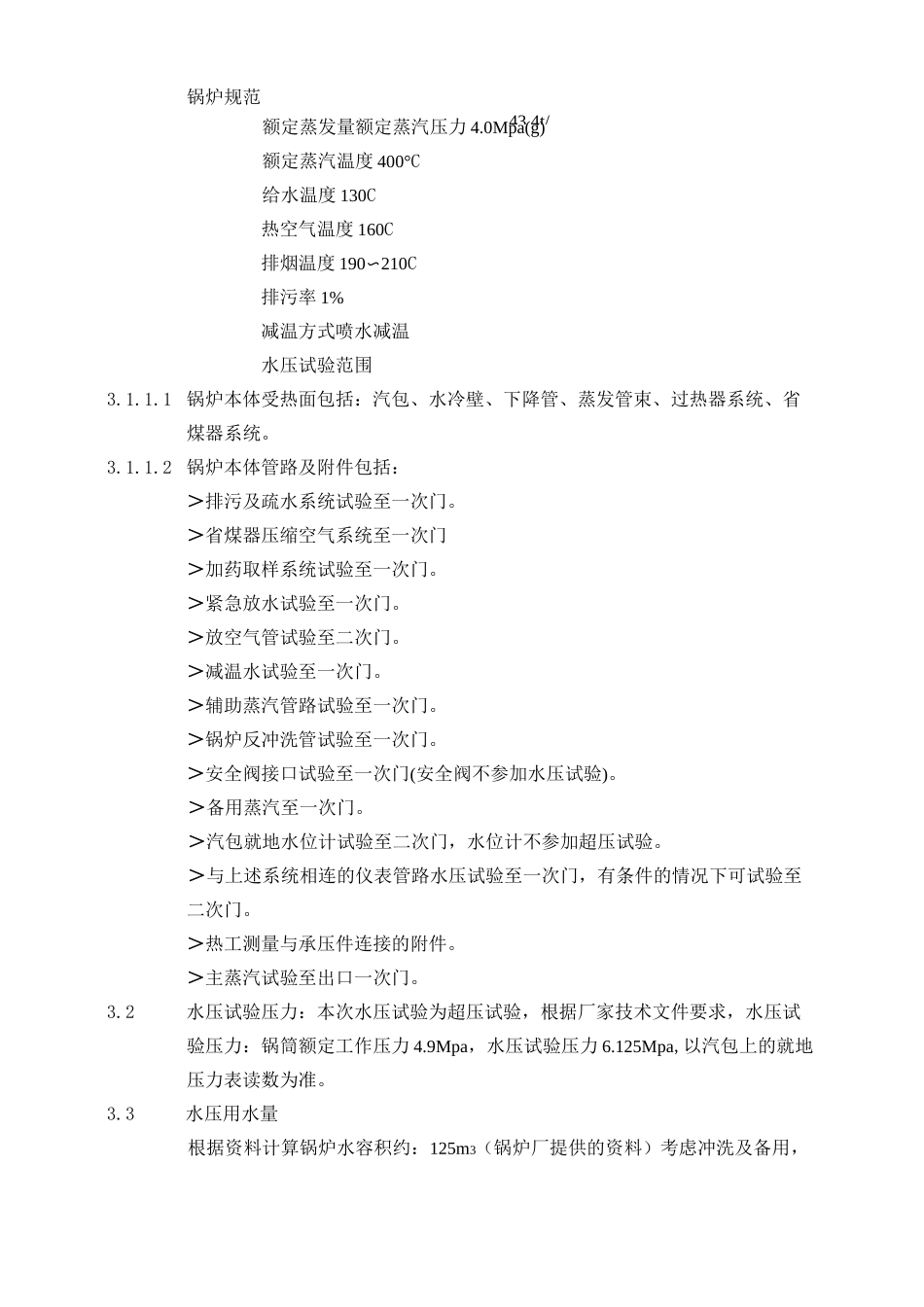

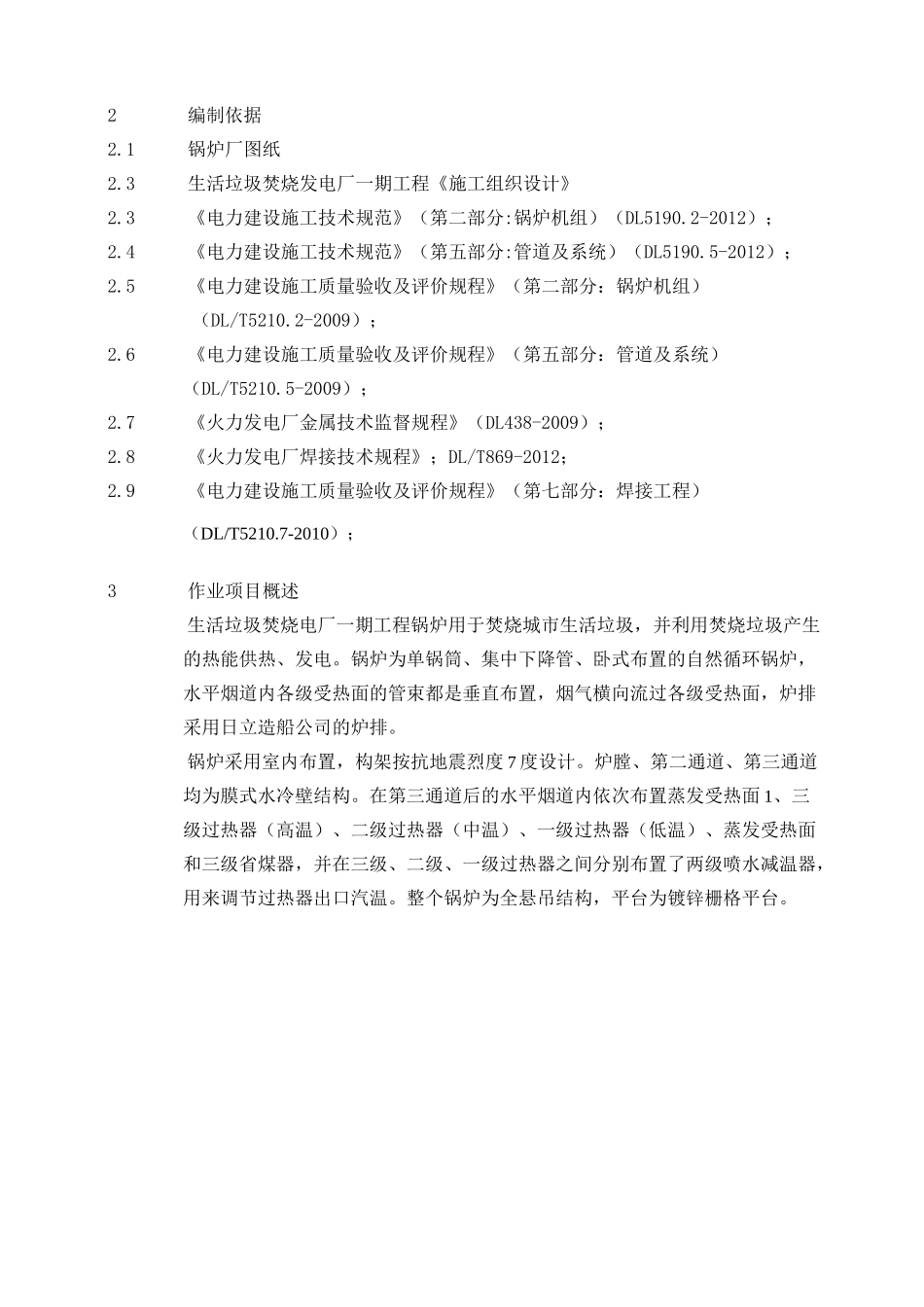

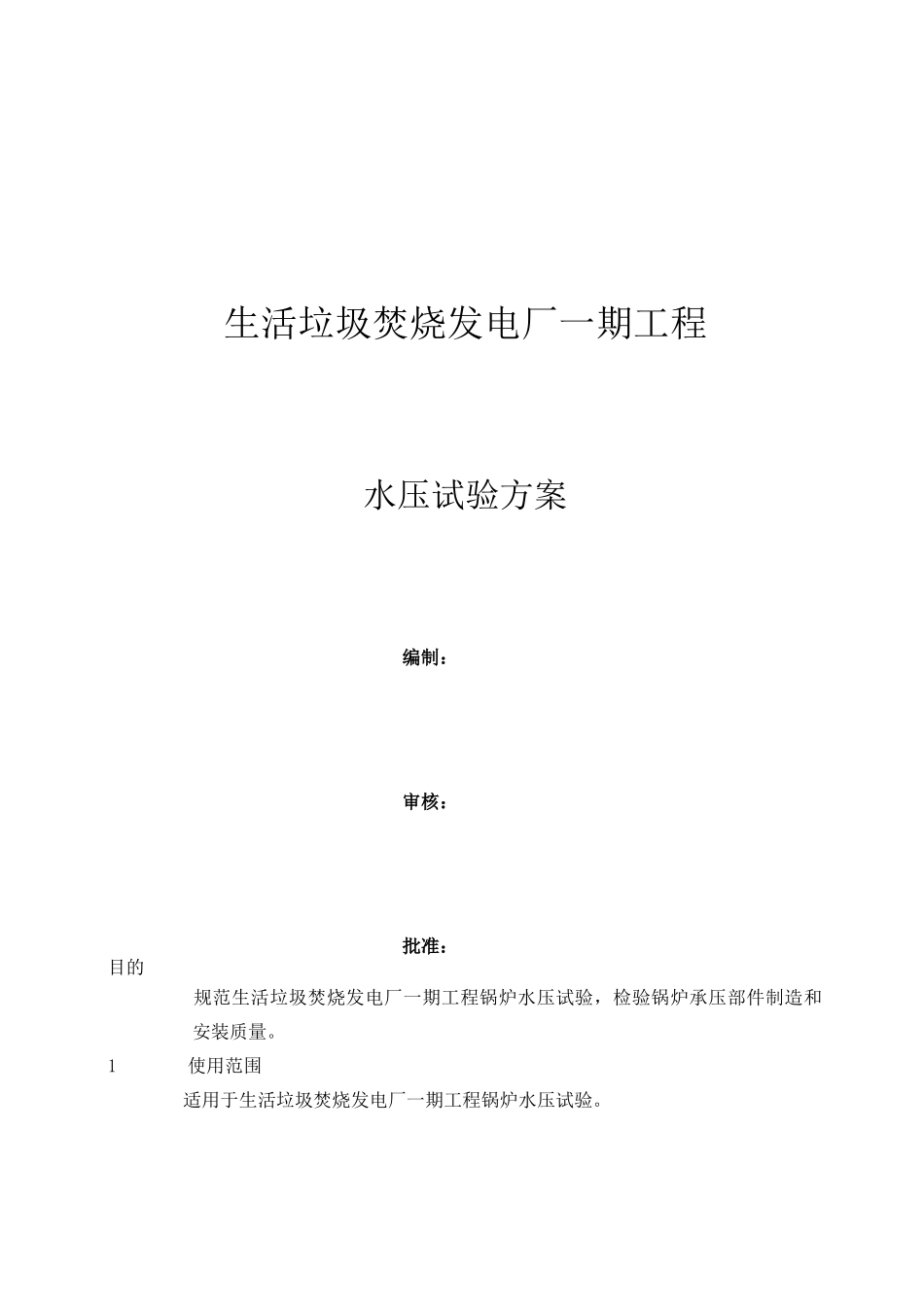

生活垃圾焚烧发电厂一期工程水压试验方案编制：审核：批准：目的规范生活垃圾焚烧发电厂一期工程锅炉水压试验，检验锅炉承压部件制造和安装质量。1使用范围适用于生活垃圾焚烧发电厂一期工程锅炉水压试验。2编制依据2.1锅炉厂图纸2.3生活垃圾焚烧发电厂一期工程《施工组织设计》2.3《电力建设施工技术规范》（第二部分:锅炉机组）（DL5190.2-2012）；2.4《电力建设施工技术规范》（第五部分:管道及系统）（DL5190.5-2012）；2.5《电力建设施工质量验收及评价规程》（第二部分：锅炉机组）（DL/T5210.2-2009）；2.6《电力建设施工质量验收及评价规程》（第五部分：管道及系统）（DL/T5210.5-2009）；2.7《火力发电厂金属技术监督规程》（DL438-2009）；2.8《火力发电厂焊接技术规程》；DL/T869-2012；2.9《电力建设施工质量验收及评价规程》（第七部分：焊接工程）（DL/T5210.7-2010）；3作业项目概述生活垃圾焚烧电厂一期工程锅炉用于焚烧城市生活垃圾，并利用焚烧垃圾产生的热能供热、发电。锅炉为单锅筒、集中下降管、卧式布置的自然循环锅炉，水平烟道内各级受热面的管束都是垂直布置，烟气横向流过各级受热面，炉排采用日立造船公司的炉排。锅炉采用室内布置，构架按抗地震烈度 7 度设计。炉膛、第二通道、第三通道均为膜式水冷壁结构。在第三通道后的水平烟道内依次布置蒸发受热面 1、三级过热器（高温）、二级过热器（中温）、一级过热器（低温）、蒸发受热面和三级省煤器，并在三级、二级、一级过热器之间分别布置了两级喷水减温器，用来调节过热器出口汽温。整个锅炉为全悬吊结构，平台为镀锌栅格平台。43.4t/锅炉规范额定蒸发量额定蒸汽压力 4.0Mpa(g)额定蒸汽温度 400°C给水温度 130C热空气温度 160C排烟温度 190〜210C排污率 1%减温方式喷水减温水压试验范围3.1.1.1 锅炉本体受热面包括：汽包、水冷壁、下降管、蒸发管束、过热器系统、省煤器系统。3.1.1.2 锅炉本体管路及附件包括：＞排污及疏水系统试验至一次门。＞省煤器压缩空气系统至一次门＞加药取样系统试验至一次门。＞紧急放水试验至一次门。＞放空气管试验至二次门。＞减温水试验至一次门。＞辅助蒸汽管路试验至一次门。＞锅炉反冲洗管试验至一次门。＞安全阀接口试验至一次门(安全阀不参加水压试验)。＞备用蒸汽至一次门。＞汽包就地水位计试验至二次门，水位计不参加超压试验。＞与上述系统相连的仪表管路水压试验至一次门，有条件的情况下可试验至二次门。＞热...
