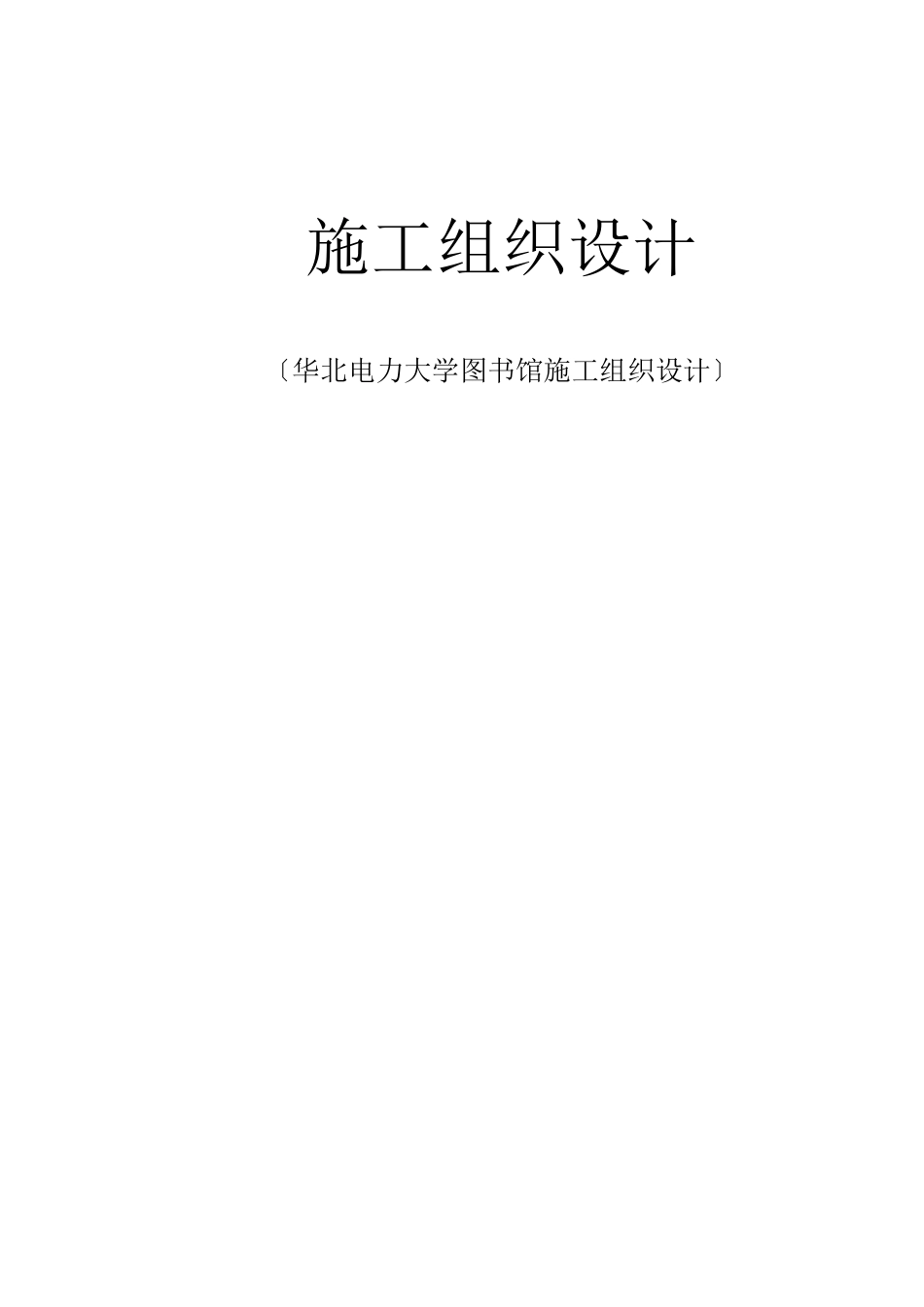

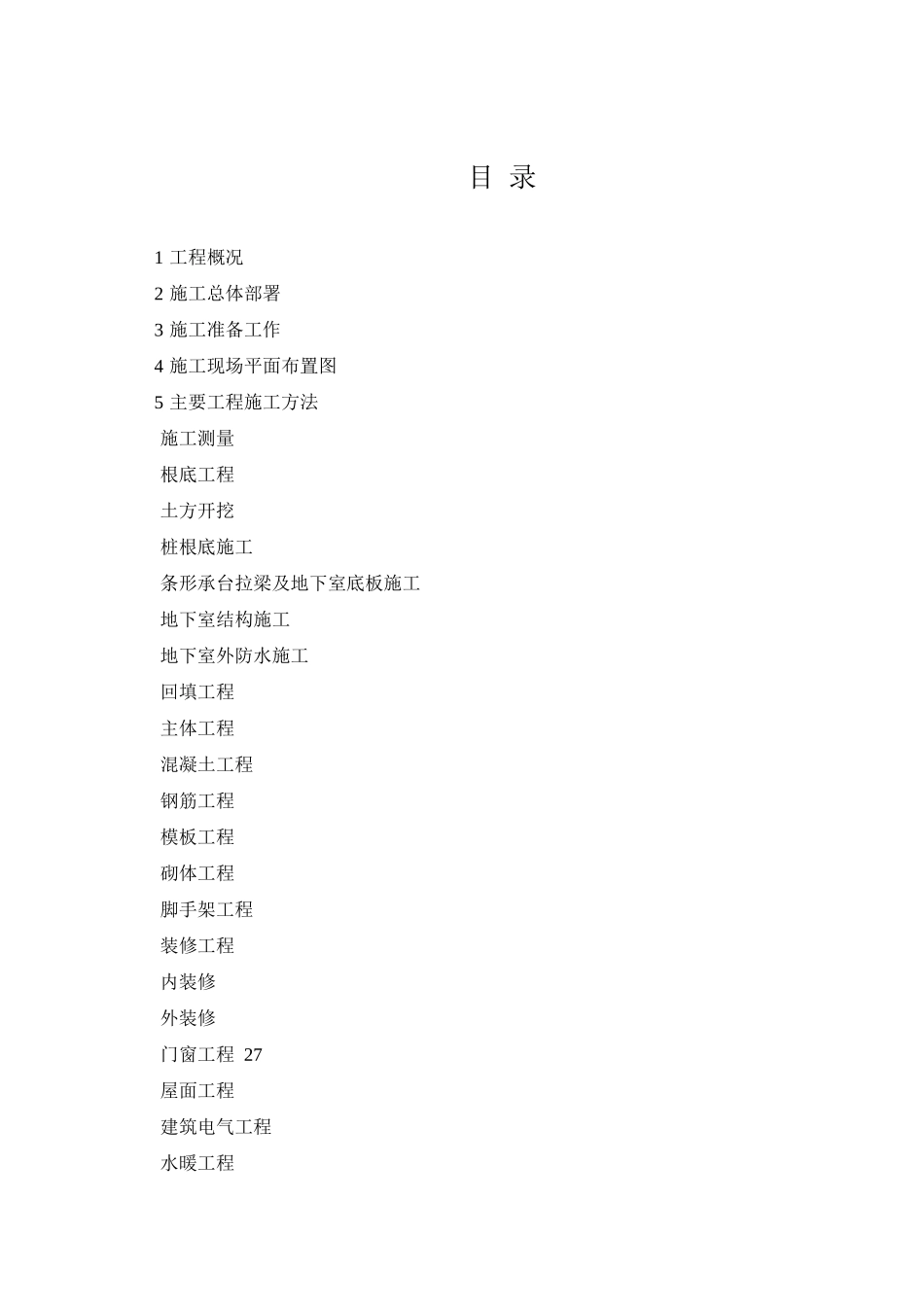

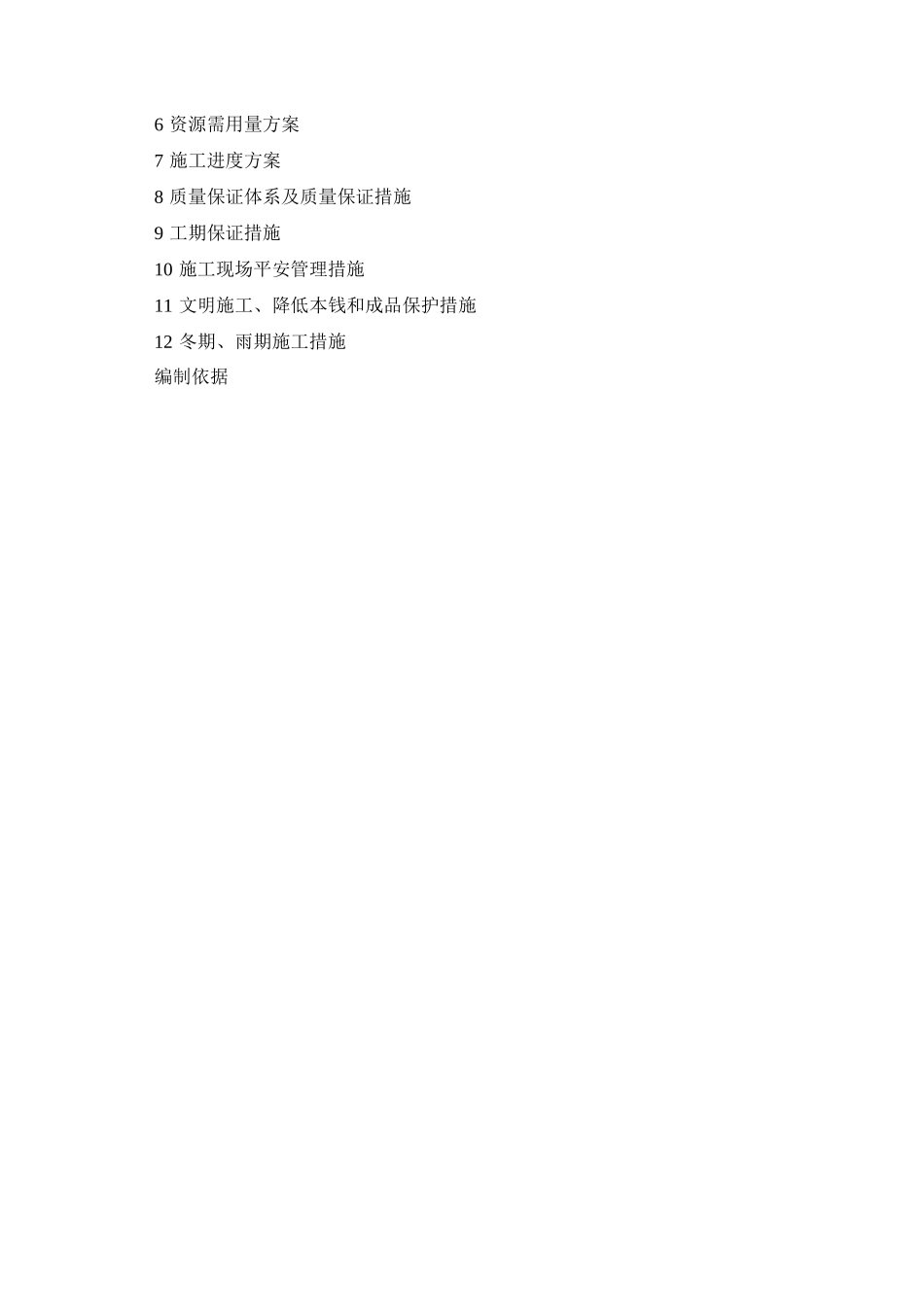

施工组织设计〔华北电力大学图书馆施工组织设计〕目 录1 工程概况2 施工总体部署3 施工准备工作4 施工现场平面布置图5 主要工程施工方法 施工测量 根底工程 土方开挖 桩根底施工 条形承台拉梁及地下室底板施工 地下室结构施工 地下室外防水施工 回填工程 主体工程 混凝土工程 钢筋工程 模板工程 砌体工程 脚手架工程 装修工程 内装修 外装修 门窗工程 27 屋面工程 建筑电气工程 水暖工程6 资源需用量方案7 施工进度方案8 质量保证体系及质量保证措施9 工期保证措施10 施工现场平安管理措施11 文明施工、降低本钱和成品保护措施12 冬期、雨期施工措施编制依据1 工程概况 工程特点 工程建设本工程建设单位：华北电力大学。工程性质：新建。名称：华北电力大学图书馆。用途：图书管理、阅览、借阅、多媒体教学，召开国际会议、健身娱乐、展览、舞台演出、教学办公等。工程造价：4600 万。开竣工日期：2000 年 10 月 1 日～2024 年 5 月 30 日。设计单位：清华大学建筑设计讨论院。施工单位：河北建设集团第二分公司。施工图样情况：出齐，已会审。施工合同：已签定。建筑面积：23998m2。 建筑设计本工程平面组合为 A、B 两个区；A 区主体六层，地下一层，局部八层，层高 5m，总高 39m，总宽，总长，平面形状大体为矩形，东侧有突出的楼梯间和卫生间，西侧沿北边突出三角造型。室内外装修的构造及做法：外装修采纳面砖和局部石材，石材采纳干挂法，支承在楼板、梁、柱等承重构件上，外墙有玻璃幕墙和铝板遮阳板。门厅、国际会议厅、贵宾室地面和踢脚线镶花岗石，其余地面为水泥砂浆和水磨石地面，卫生间地面和墙面为彩釉面砖，其余房间墙面喷涂料，矿棉板吊顶；4 号楼梯口台阶为剁斧面台阶，其余首层出口台阶为花岗石台阶；屋面为水泥聚苯板保温地缸砖面层；散水为细石混凝土散水。 结构设计根底为大直径扩底灌注墩根底，根数为 107 根；长度约，桩的平面形式为圆形，设计要求扩底墩底必须座在地基土的砂层外表下 1m。桩顶为钢筋混凝土拉梁，断面尺寸 300mm×650mm，梁底标高，扩底墩及连系梁混凝土强度等级为 C20。拉梁上部为地下室墙体及柱，地下室外墙厚 350mm，内墙厚 300mm，柱截面主要尺寸700 mm×700mm，顶板为 180mm 厚，梁截面主要尺寸 350mm×650mm，现浇钢筋混凝1土顶板 C25、梁、柱、墙体混凝土强度等级 C30。地下室层高 6m，地下室外墙采纳二道防水，在钢筋混凝...
