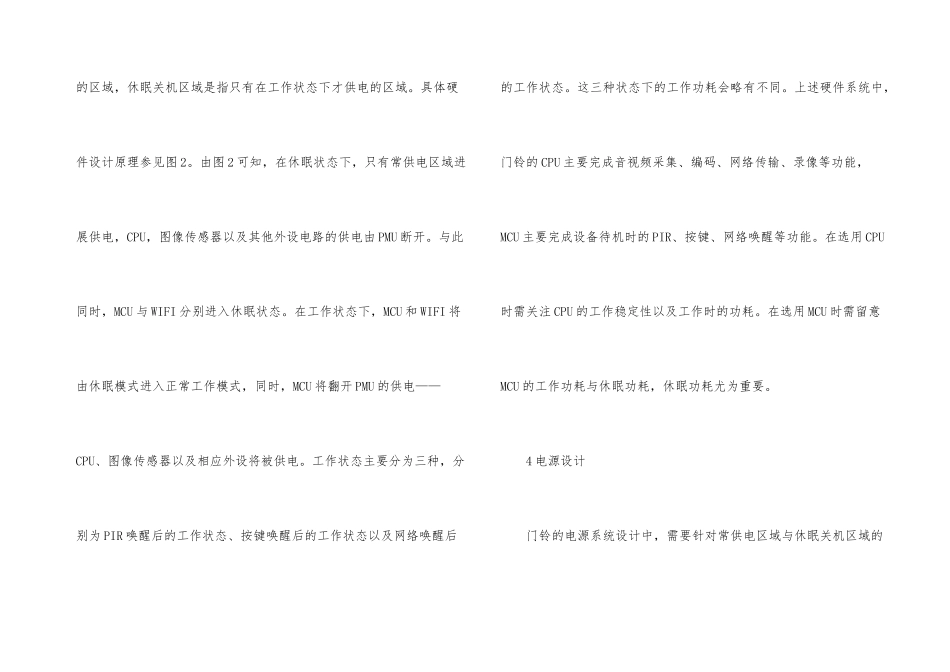

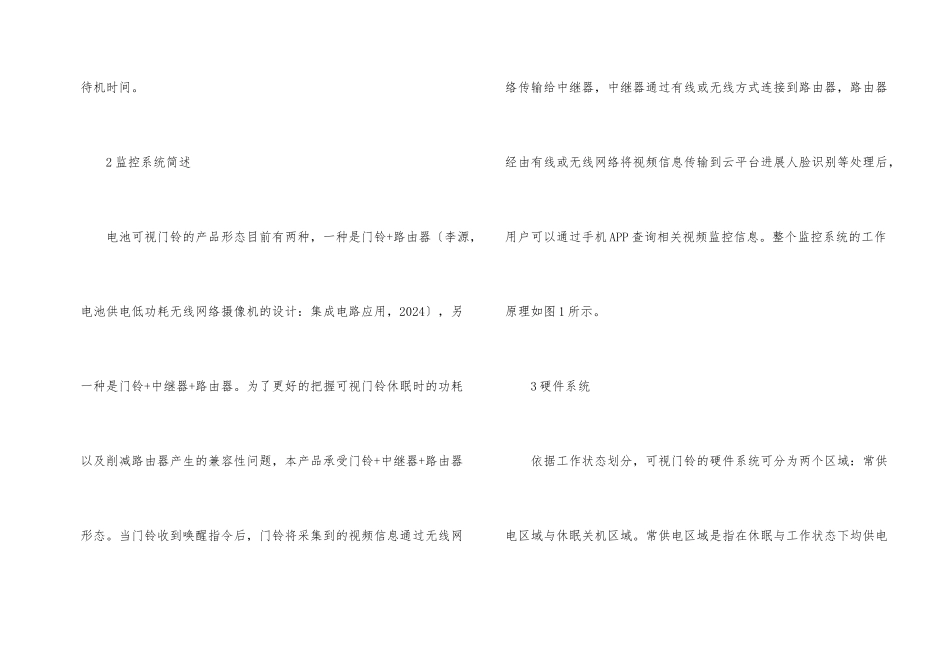

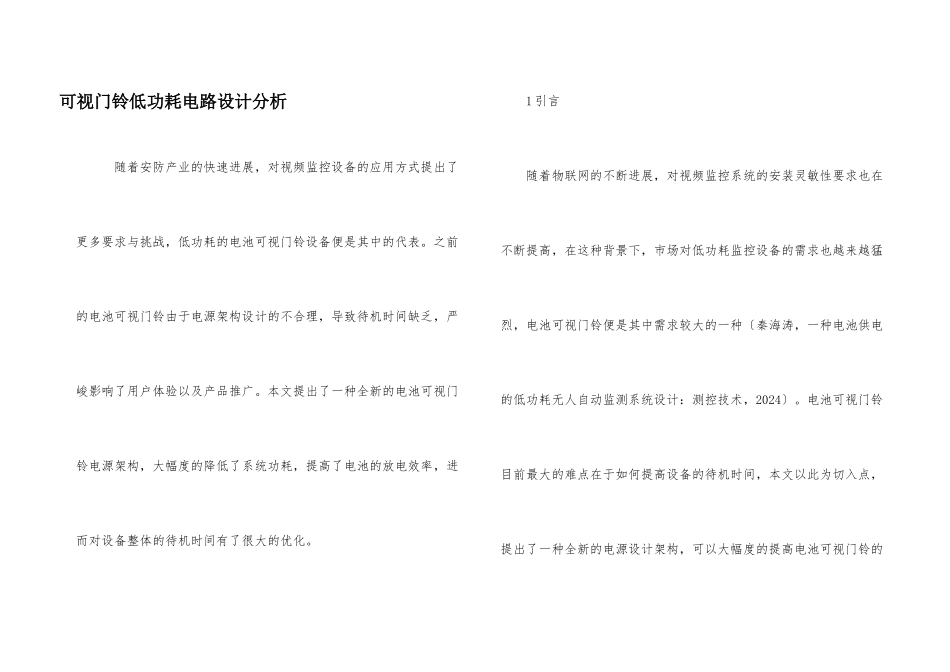

可视门铃低功耗电路设计分析 随着安防产业的快速进展，对视频监控设备的应用方式提出了更多要求与挑战，低功耗的电池可视门铃设备便是其中的代表。之前的电池可视门铃由于电源架构设计的不合理，导致待机时间缺乏，严峻影响了用户体验以及产品推广。本文提出了一种全新的电池可视门铃电源架构，大幅度的降低了系统功耗，提高了电池的放电效率，进而对设备整体的待机时间有了很大的优化。 1 引言 随着物联网的不断进展，对视频监控系统的安装灵敏性要求也在不断提高，在这种背景下，市场对低功耗监控设备的需求也越来越猛烈，电池可视门铃便是其中需求较大的一种〔秦海涛，一种电池供电的低功耗无人自动监测系统设计：测控技术，2024〕。电池可视门铃目前最大的难点在于如何提高设备的待机时间，本文以此为切入点，提出了一种全新的电源设计架构，可以大幅度的提高电池可视门铃的待机时间。 2 监控系统简述 电池可视门铃的产品形态目前有两种，一种是门铃+路由器〔李源，电池供电低功耗无线网络摄像机的设计：集成电路应用，2024〕，另一种是门铃+中继器+路由器。为了更好的把握可视门铃休眠时的功耗以及削减路由器产生的兼容性问题，本产品承受门铃+中继器+路由器形态。当门铃收到唤醒指令后，门铃将采集到的视频信息通过无线网络传输给中继器，中继器通过有线或无线方式连接到路由器，路由器经由有线或无线网络将视频信息传输到云平台进展人脸识别等处理后，用户可以通过手机 APP 查询相关视频监控信息。整个监控系统的工作原理如图 1 所示。 3 硬件系统 依据工作状态划分，可视门铃的硬件系统可分为两个区域：常供电区域与休眠关机区域。常供电区域是指在休眠与工作状态下均供电的区域，休眠关机区域是指只有在工作状态下才供电的区域。具体硬件设计原理参见图 2。由图 2 可知，在休眠状态下，只有常供电区域进展供电，CPU，图像传感器以及其他外设电路的供电由 PMU 断开。与此同时，MCU 与 WIFI 分别进入休眠状态。在工作状态下，MCU 和 WIFI 将由休眠模式进入正常工作模式，同时，MCU 将翻开 PMU 的供电——CPU、图像传感器以及相应外设将被供电。工作状态主要分为三种，分别为 PIR 唤醒后的工作状态、按键唤醒后的工作状态以及网络唤醒后的工作状态。这三种状态下的工作功耗会略有不同。上述硬件系统中，门铃的 CPU 主要完成音视频采集、编码、网络传输、录像等功能，MCU 主要完成设备待机时的 PIR、按键、...
