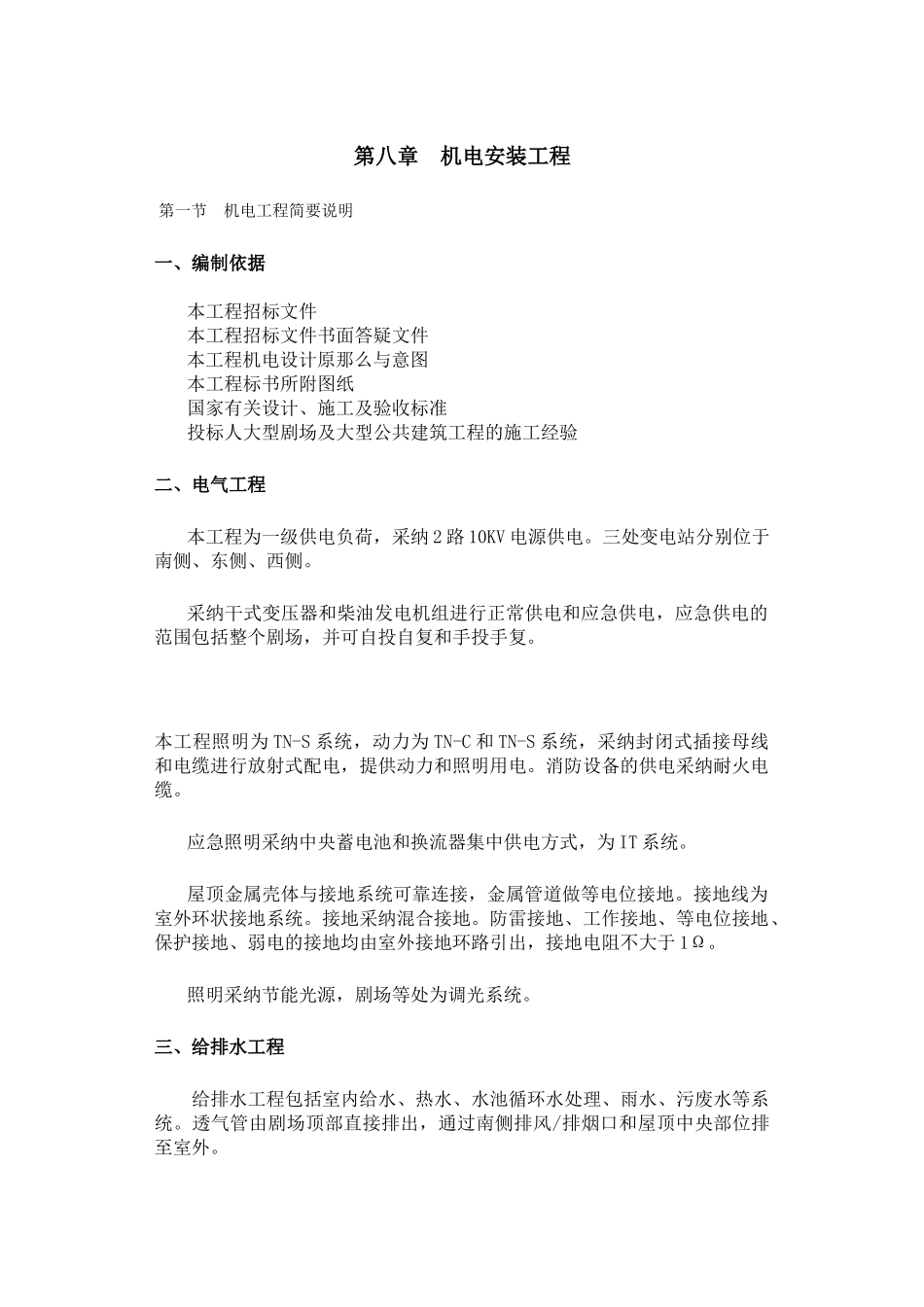

第八章 机电安装工程 第一节 机电工程简要说明一、编制依据本工程招标文件本工程招标文件书面答疑文件本工程机电设计原那么与意图本工程标书所附图纸国家有关设计、施工及验收标准投标人大型剧场及大型公共建筑工程的施工经验二、电气工程本工程为一级供电负荷，采纳 2 路 10KV 电源供电。三处变电站分别位于 南侧、东侧、西侧。采纳干式变压器和柴油发电机组进行正常供电和应急供电，应急供电的范围包括整个剧场，并可自投自复和手投手复。本工程照明为 TN-S 系统，动力为 TN-C 和 TN-S 系统，采纳封闭式插接母线和电缆进行放射式配电，提供动力和照明用电。消防设备的供电采纳耐火电缆。应急照明采纳中央蓄电池和换流器集中供电方式，为 IT 系统。屋顶金属壳体与接地系统可靠连接，金属管道做等电位接地。接地线为室外环状接地系统。接地采纳混合接地。防雷接地、工作接地、等电位接地、保护接地、弱电的接地均由室外接地环路引出，接地电阻不大于 1Ω。照明采纳节能光源，剧场等处为调光系统。三、给排水工程 给排水工程包括室内给水、热水、水池循环水处理、雨水、污废水等系统。透气管由剧场顶部直接排出，通过南侧排风/排烟口和屋顶中央部位排至室外。给水采纳分区供水方式，设生活水池、气压罐和变频泵供水系统。热水系统采纳气压罐和变频泵供水系统。屋面雨水通过屋面的雨水槽排至雨水沟内。厨房排水设隔油池，车房排水设烃别离器。污水、废水分别排至地下污废水井，污水排至室外化粪池后与废水合并进入城市管网。四、消防工程消火栓系统和自动喷洒系统利用地下消防水池和气压罐，为大楼提供消防用水，地下消防泵房各设有加压泵组和稳压泵、气压罐，并采纳互为备用运行方式，泵可自动和手动控制；柴油发电机房、上下压配电间、锅炉房采纳气体灭火系统；各层设假设干手提干粉灭火器。消防中心设于总值班室，火灾自动报警与联动系统除与自动报警系统、消火栓系统、自动喷淋系统、气体灭火系统联动外，还与空调系统、排烟系统、播送系统、照明系统联动，保证灭火效果。消防系统也与保安系统联动，保证火灾发生时，疏散通道的畅通。消防系统还与市消防系统联网。五、通风空调工程本工程采纳设于南侧的冷水机组和南侧坡道处冷却塔提供冷源。采纳热交换设备提供热源，并应采纳地板辐射采暖热源。空调机组均位于剧场下方、和楼层内。剧场空调系统采纳低速全空气空调系统，电梯机房等部位采纳分体式空调机组。卫生间设排风装置。...
