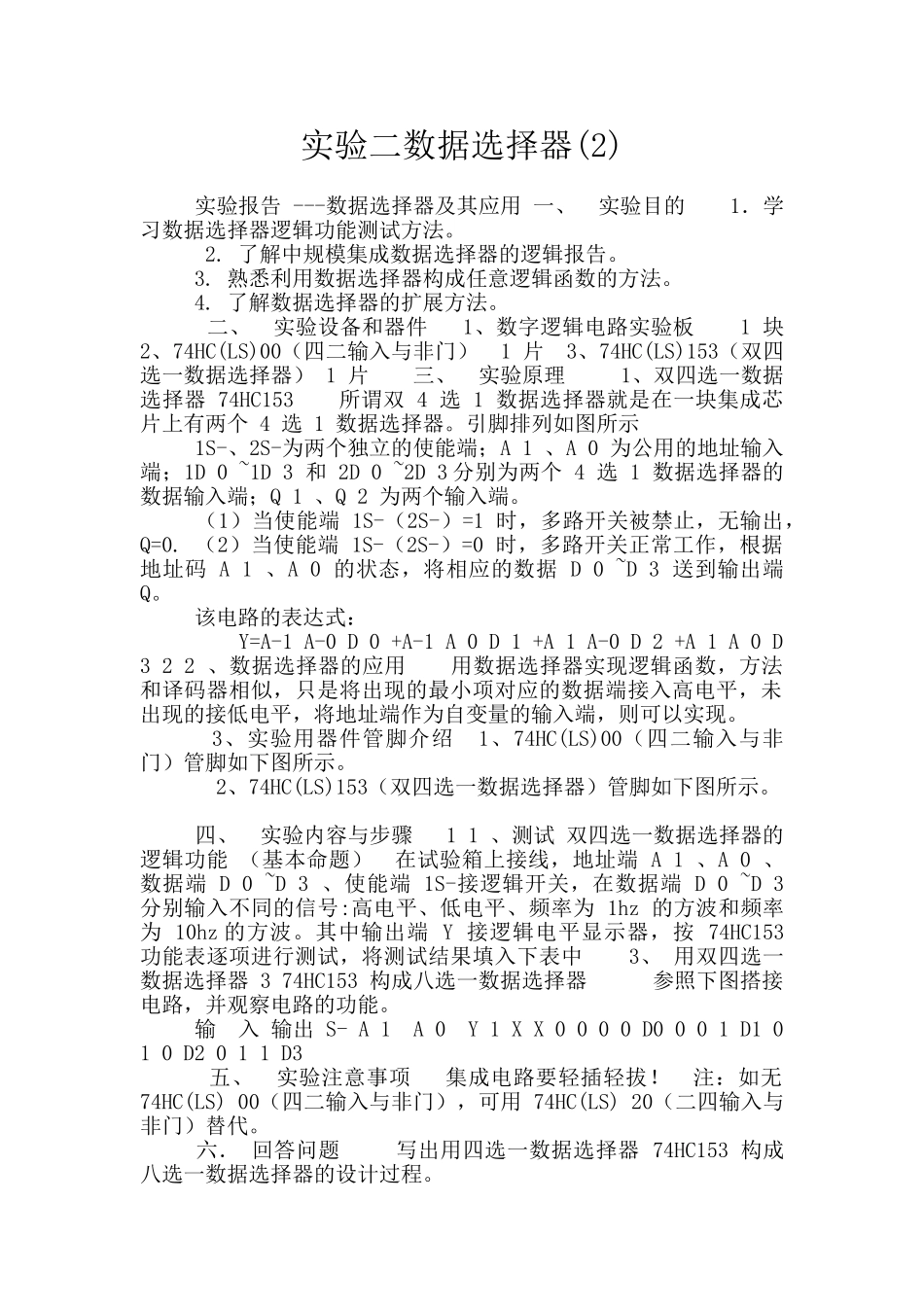

实验二数据选择器(2) 实验报告 ---数据选择器及其应用 一、 实验目的 1．学习数据选择器逻辑功能测试方法。 2. 了解中规模集成数据选择器的逻辑报告。 3. 熟悉利用数据选择器构成任意逻辑函数的方法。 4. 了解数据选择器的扩展方法。 二、 实验设备和器件 1、数字逻辑电路实验板 1 块 2、74HC(LS)00（四二输入与非门） 1 片 3、74HC(LS)153（双四选一数据选择器） 1 片 三、 实验原理 1、双四选一数据选择器 74HC153 所谓双 4 选 1 数据选择器就是在一块集成芯片上有两个 4 选 1 数据选择器。引脚排列如图所示 1S-、2S-为两个独立的使能端；A 1 、A 0 为公用的地址输入端；1D 0 ~1D 3 和 2D 0 ~2D 3 分别为两个 4 选 1 数据选择器的数据输入端；Q 1 、Q 2 为两个输入端。 （1）当使能端 1S-（2S-）=1 时，多路开关被禁止，无输出，Q=0. （2）当使能端 1S-（2S-）=0 时，多路开关正常工作，根据地址码 A 1 、A 0 的状态，将相应的数据 D 0 ~D 3 送到输出端 Q。 该电路的表达式： Y=A-1 A-0 D 0 +A-1 A 0 D 1 +A 1 A-0 D 2 +A 1 A 0 D 3 2 2 、数据选择器的应用 用数据选择器实现逻辑函数，方法和译码器相似，只是将出现的最小项对应的数据端接入高电平，未出现的接低电平，将地址端作为自变量的输入端，则可以实现。 3、实验用器件管脚介绍 1、74HC(LS)00（四二输入与非门）管脚如下图所示。 2、74HC(LS)153（双四选一数据选择器）管脚如下图所示。 四、 实验内容与步骤 1 1 、测试 双四选一数据选择器的逻辑功能 （基本命题） 在试验箱上接线，地址端 A 1 、A 0 、数据端 D 0 ~D 3 、使能端 1S-接逻辑开关，在数据端 D 0 ~D 3 分别输入不同的信号:高电平、低电平、频率为 1hz 的方波和频率为 10hz 的方波。其中输出端 Y 接逻辑电平显示器，按 74HC153 功能表逐项进行测试，将测试结果填入下表中 3、 用双四选一数据选择器 3 74HC153 构成八选一数据选择器 参照下图搭接电路，并观察电路的功能。 输 入 输出 S- A 1 A 0 Y 1 X X 0 0 0 0 D0 0 0 1 D1 0 1 0 D2 0 1 1 D3 五、 实验注意事项 集成电路要轻插轻拔！ 注：如无 74HC(LS) 00（四二输入与非门），可用 74HC(LS) 20（二四输入与非门）替代。 六． 回答问题 写出用四选一数据选择器 74HC153 构成八...
