储能电站技术及方案

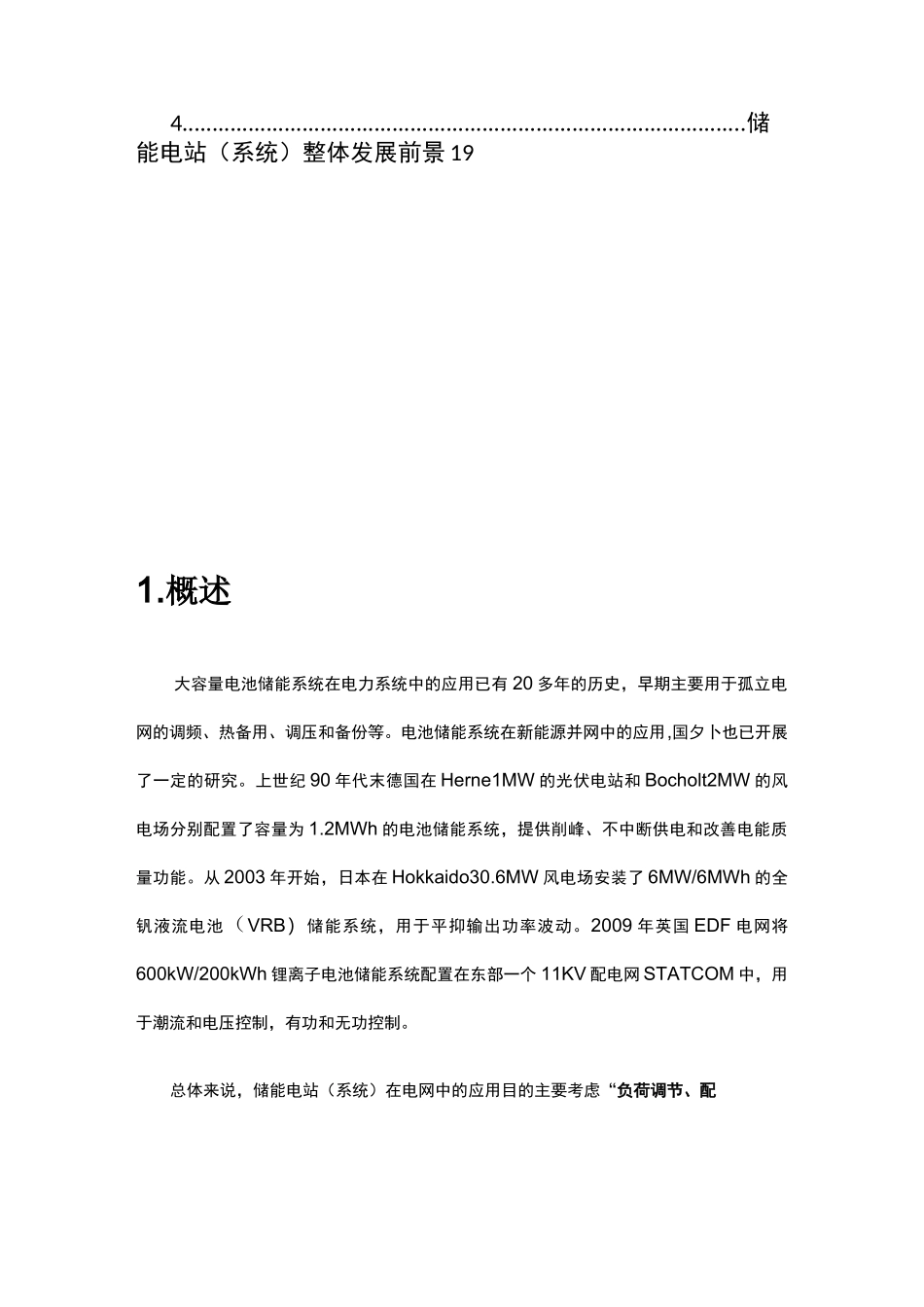

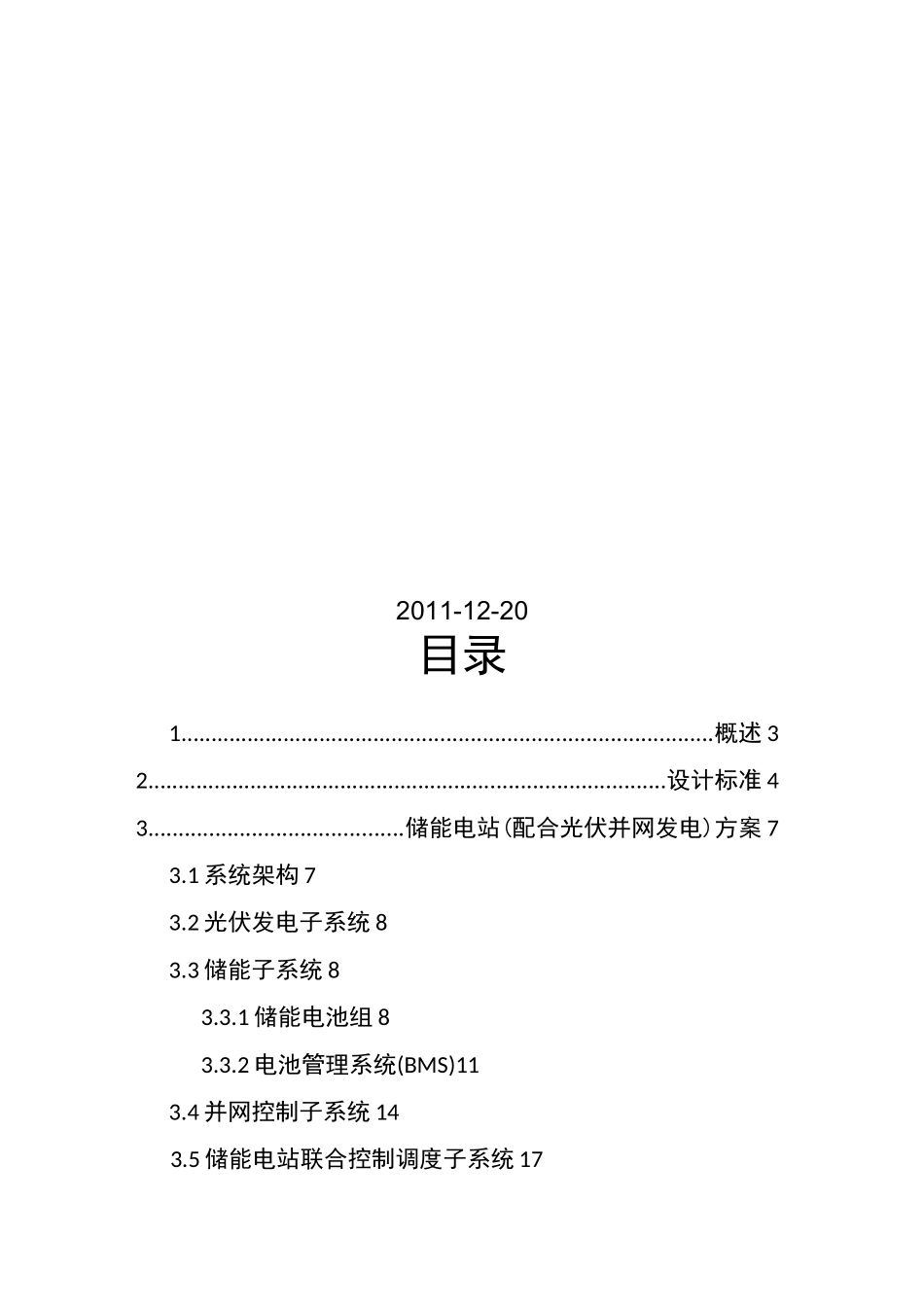

储能电站总体技术方案2011-12-20目录1........................................................................................概述 32......................................................................................设计标准 43..........................................储能电站(配合光伏并网发电)方案 73.1 系统架构 73.2 光伏发电子系统 83.3 储能子系统 83.3.1 储能电池组 83.3.2 电池管理系统(BMS)113.4 并网控制子系统 143.5 储能电站联合控制调度子系统 174..............................................................................................储能电站（系统）整体发展前景 191.概述大容量电池储能系统在电力系统中的应用已有 20 多年的历史，早期主要用于孤立电网的调频、热备用、调压和备份等。电池储能系统在新能源并网中的应用,国夕卜也已开展了一定的研究。上世纪 90 年代末德国在 Herne1MW 的光伏电站和 Bocholt2MW 的风电场分别配置了容量为 1.2MWh 的电池储能系统，提供削峰、不中断供电和改善电能质量功能。从 2003 年开始，日本在 Hokkaido30.6MW 风电场安装了 6MW/6MWh 的全钒液流电池（VRB）储能系统，用于平抑输出功率波动。2009 年英国 EDF 电网将600kW/200kWh 锂离子电池储能系统配置在东部一个 11KV 配电网 STATCOM 中，用于潮流和电压控制，有功和无功控制。总体来说，储能电站（系统）在电网中的应用目的主要考虑“负荷调节、配輪电配电用电合新能源接入、弥补线损、功率补偿、提高电能质量、孤网运行、削峰填谷”等几大功能应用。比如：削峰填谷,改善电网运行曲线,通俗一点解释，储能电站就像一个储电银行，可以把用电低谷期富余的电储存起来，在用电高峰的时候再拿出来用，这样就减少了电能的浪费；此州诸能电站还能减少线损，增加线路和设备使用寿命；优化系统电源布局，改善电能质量。而储能电站的绿色优势则主要体现在:科学安全，建设周期短；绿色环保，促进环境友好；集约用地，减少资源消耗等方面。2•设计标准GB21966-2008锂原电池和畜电池在运输中的安全要求GJB4477-2002锂离子畜电池组通用规范QC/T743-2006电动汽车用锂离子畜电池GB/T12325-2008 电能质量供电电压偏差GB/T12326-2008 电能质量电压波动和闪变GB/T14549-1993 电能质量公用电网谐波GB/T15543-2008 电能质量三相电压不平衡发电兀荷洞苹-平潛新烟澹肆鹉舞换!配电变电...
