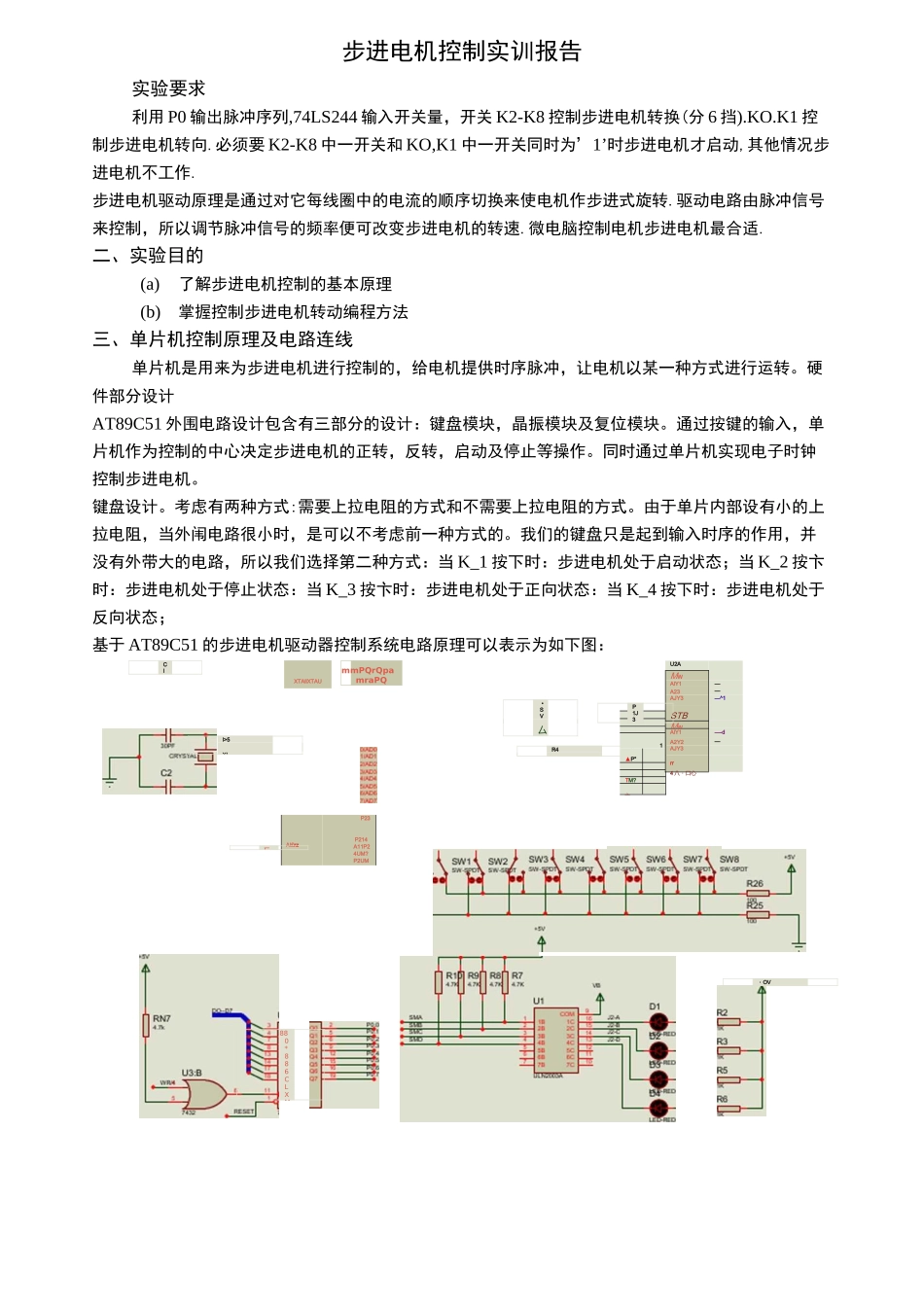

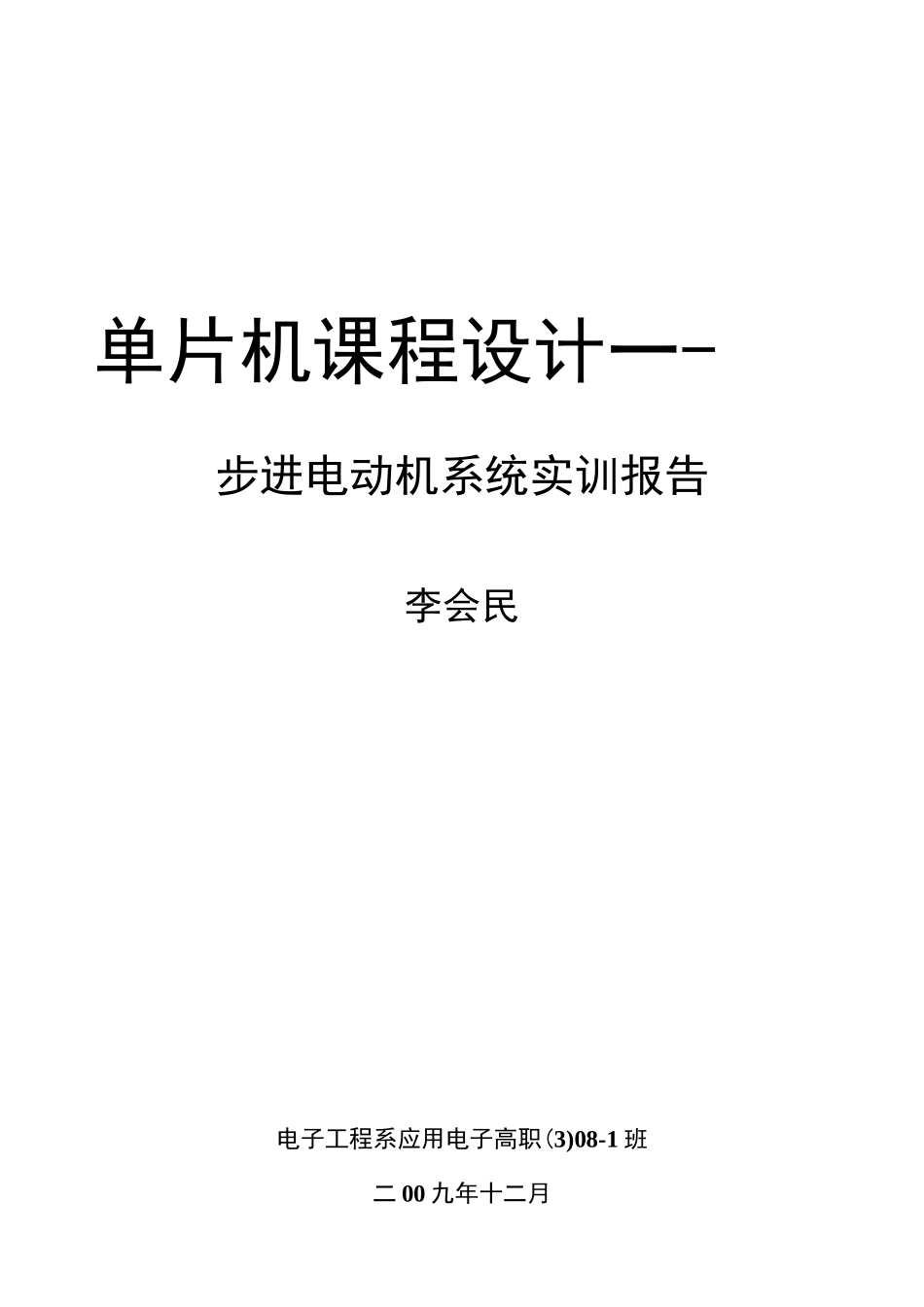

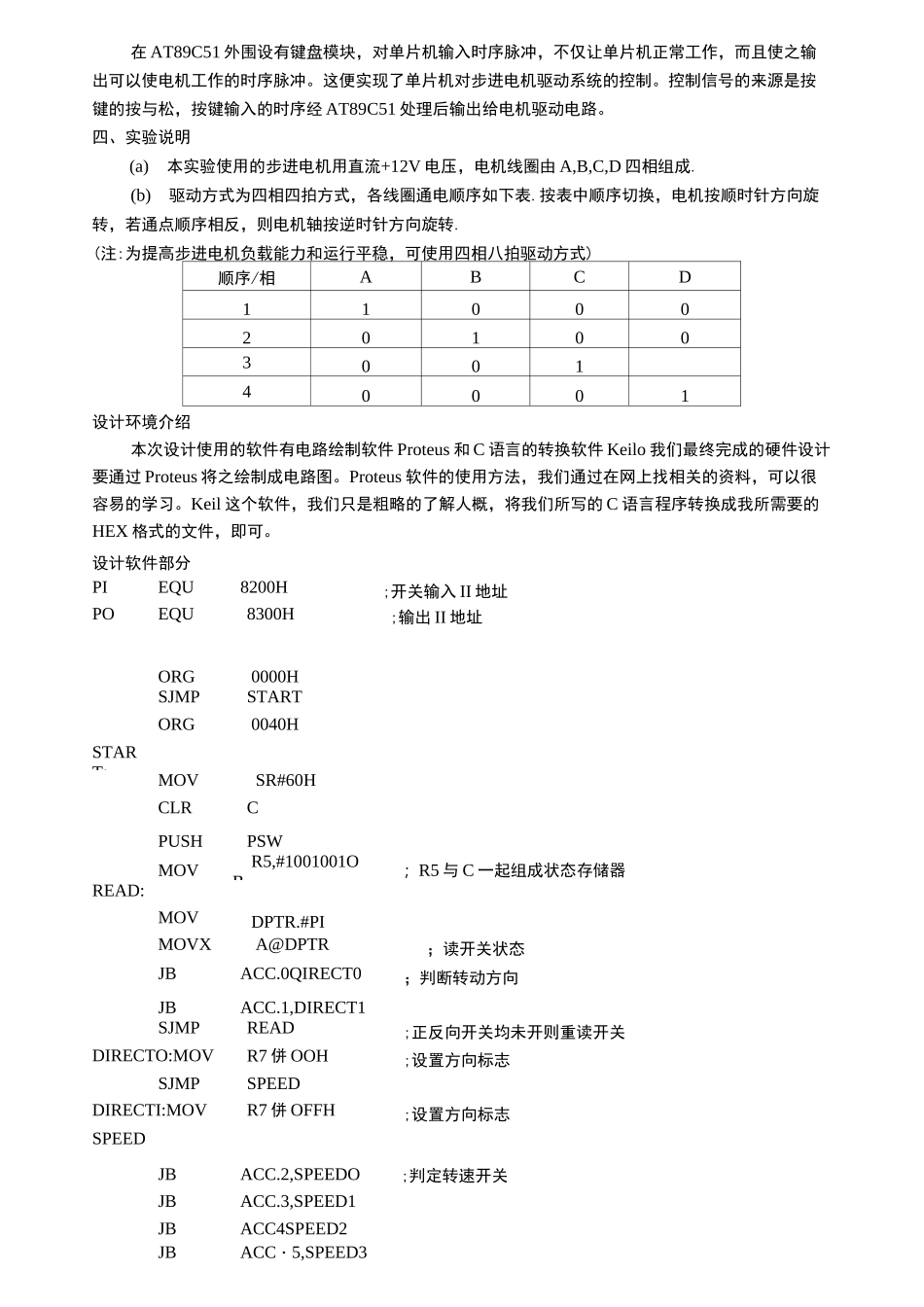

单片机课程设计一-步进电动机系统实训报告李会民电子工程系应用电子高职(3)08-1 班二 00 九年十二月•SV厶R41▲P"TM?亠U2AMWAlY1—A23—AJY3—^1STBMWAlY1—-dA2Y2—AJY3rr4 八・口心Al£rzP23P214A11P24UM?P2UM5P2M步进电机控制实训报告实验要求利用 P0 输出脉冲序列,74LS244 输入开关量,开关 K2-K8 控制步进电机转换(分 6 挡).KO.K1 控制步进电机转向.必须要 K2-K8 中一开关和 KO,K1 中一开关同时为’1’时步进电机才启动,其他情况步进电机不工作.步进电机驱动原理是通过对它每线圈中的电流的顺序切换来使电机作步进式旋转.驱动电路由脉冲信号来控制,所以调节脉冲信号的频率便可改变步进电机的转速.微电脑控制电机步进电机最合适.二、实验目的(a)了解步进电机控制的基本原理(b)掌握控制步进电机转动编程方法三、单片机控制原理及电路连线单片机是用来为步进电机进行控制的,给电机提供时序脉冲,让电机以某一种方式进行运转。硬件部分设计AT89C51 外围电路设计包含有三部分的设计:键盘模块,晶振模块及复位模块。通过按键的输入,单片机作为控制的中心决定步进电机的正转,反转,启动及停止等操作。同时通过单片机实现电子时钟控制步进电机。键盘设计。考虑有两种方式:需要上拉电阻的方式和不需要上拉电阻的方式。由于单片内部设有小的上拉电阻,当外闱电路很小时,是可以不考虑前一种方式的。我们的键盘只是起到输入时序的作用,并没有外带大的电路,所以我们选择第二种方式:当 K_1 按下时:步进电机处于启动状态;当 K_2 按卞时:步进电机处于停止状态:当 K_3 按卞时:步进电机处于正向状态:当 K_4 按下时:步进电机处于反向状态;基于 AT89C51 的步进电机驱动器控制系统电路原理可以表示为如下图:Cll>5XImmPQrQpamraPQP1J3XTAllXTAU匸86880*886CLXM・OV在 AT89C51 外围设有键盘模块,对单片机输入时序脉冲,不仅让单片机正常工作,而且使之输出可以使电机工作的时序脉冲。这便实现了单片机对步进电机驱动系统的控制。控制信号的来源是按键的按与松,按键输入的时序经 AT89C51 处理后输出给电机驱动电路。四、实验说明(a)本实验使用的步进电机用直流+12V 电压,电机线圈由 A,B,C,D 四相组成.(b)驱动方式为四相四拍方式,各线圈通电顺序如下表.按表中顺序切换,电机按顺时针方向旋转,若通点顺序相反,则电机轴按逆时针方向旋转.(注:为提高步进电机负载能力和运行平稳,可使用四相八拍驱动方式)顺序/...
