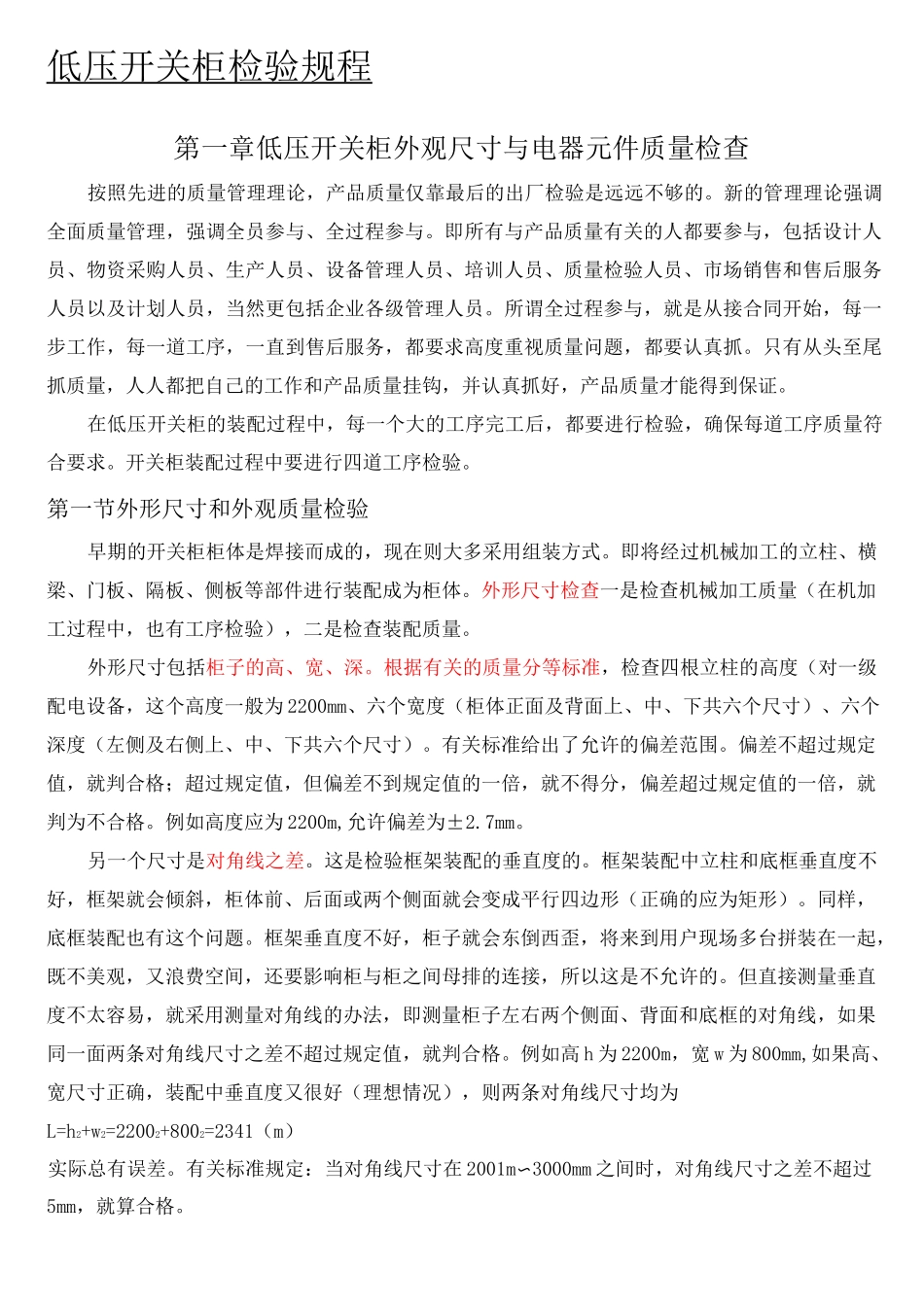

ThelatestrevisiononNovember22,2020低压开关柜检验规程 第一章低压开关柜外观尺寸与电器元件质量检查按照先进的质量管理理论，产品质量仅靠最后的出厂检验是远远不够的。新的管理理论强调全面质量管理，强调全员参与、全过程参与。即所有与产品质量有关的人都要参与，包括设计人员、物资采购人员、生产人员、设备管理人员、培训人员、质量检验人员、市场销售和售后服务人员以及计划人员，当然更包括企业各级管理人员。所谓全过程参与，就是从接合同开始，每一步工作，每一道工序，一直到售后服务，都要求高度重视质量问题，都要认真抓。只有从头至尾抓质量，人人都把自己的工作和产品质量挂钩，并认真抓好，产品质量才能得到保证。在低压开关柜的装配过程中，每一个大的工序完工后，都要进行检验，确保每道工序质量符合要求。开关柜装配过程中要进行四道工序检验。第一节外形尺寸和外观质量检验早期的开关柜柜体是焊接而成的，现在则大多采用组装方式。即将经过机械加工的立柱、横梁、门板、隔板、侧板等部件进行装配成为柜体。外形尺寸检查一是检查机械加工质量（在机加工过程中，也有工序检验），二是检查装配质量。外形尺寸包括柜子的高、宽、深。根据有关的质量分等标准，检查四根立柱的高度（对一级配电设备，这个高度一般为 2200mm、六个宽度（柜体正面及背面上、中、下共六个尺寸）、六个深度（左侧及右侧上、中、下共六个尺寸）。有关标准给出了允许的偏差范围。偏差不超过规定值，就判合格；超过规定值，但偏差不到规定值的一倍，就不得分，偏差超过规定值的一倍，就判为不合格。例如高度应为 2200m,允许偏差为±2.7mm。另一个尺寸是对角线之差。这是检验框架装配的垂直度的。框架装配中立柱和底框垂直度不好，框架就会倾斜，柜体前、后面或两个侧面就会变成平行四边形（正确的应为矩形）。同样，底框装配也有这个问题。框架垂直度不好，柜子就会东倒西歪，将来到用户现场多台拼装在一起，既不美观，又浪费空间，还要影响柜与柜之间母排的连接，所以这是不允许的。但直接测量垂直度不太容易，就采用测量对角线的办法，即测量柜子左右两个侧面、背面和底框的对角线，如果同一面两条对角线尺寸之差不超过规定值，就判合格。例如高 h 为 2200m，宽 w 为 800mm,如果高、宽尺寸正确，装配中垂直度又很好（理想情况），则两条对角线尺寸均为L=h2+w2=22002+8002=2341（m）实际总有误差。有关标准规定：当对角线尺寸在 2001m〜3000mm ...
