水处理技术方案

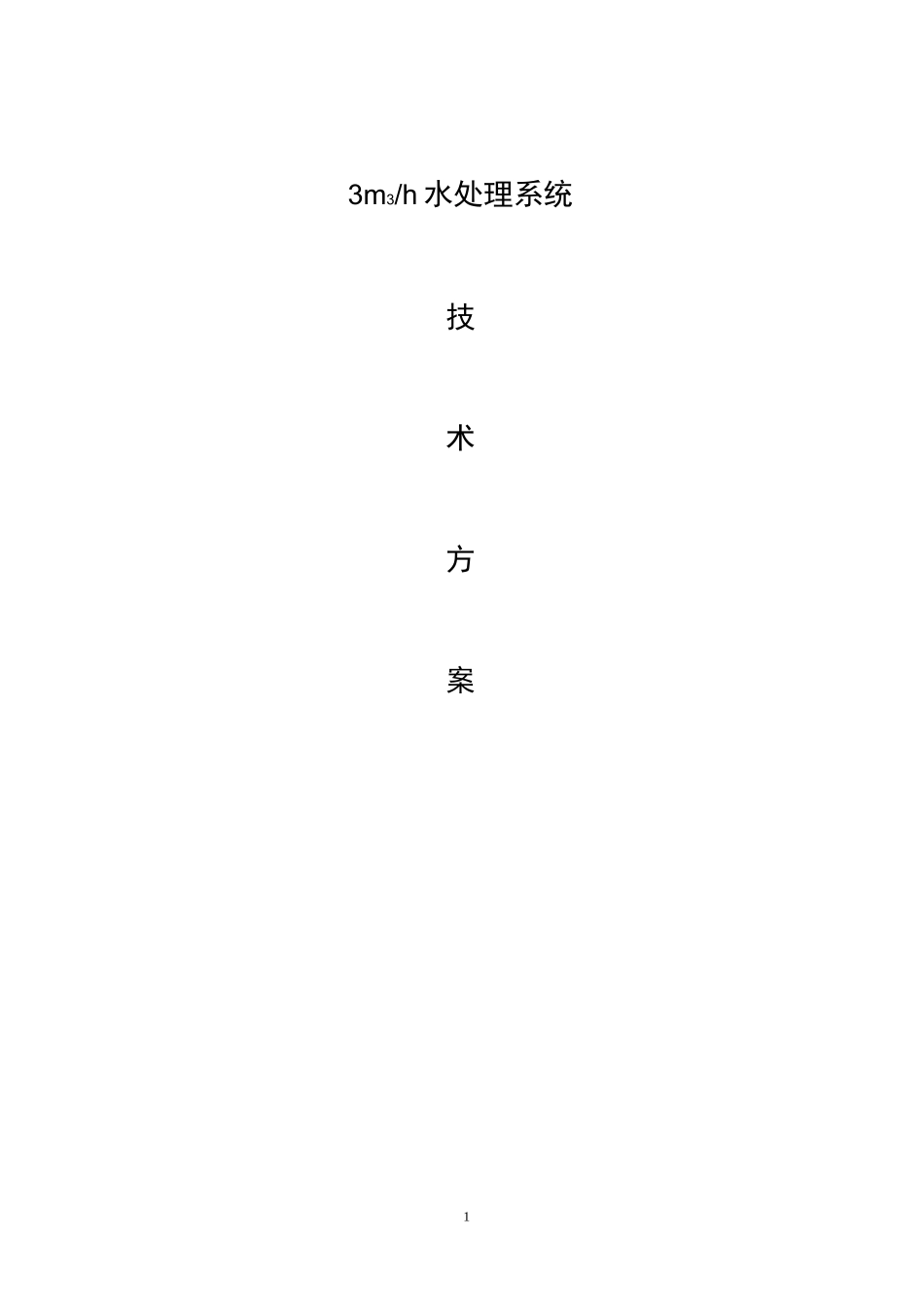

水处理技术方案_第1页
1/10

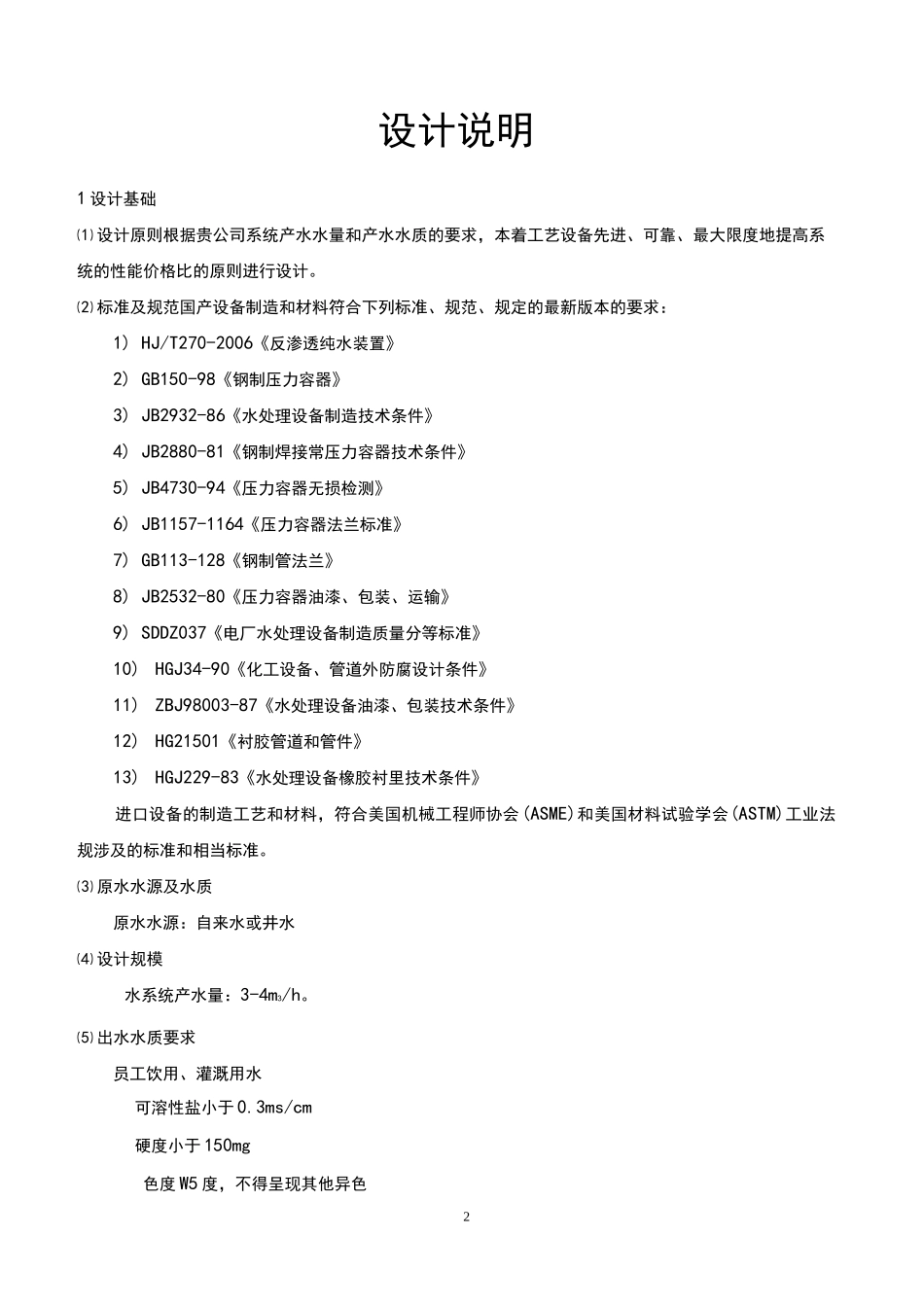

水处理技术方案_第2页
2/10
水处理技术方案_第3页
3/10
13m3/h 水处理系统技术方案2设计说明1 设计基础⑴ 设计原则根据贵公司系统产水水量和产水水质的要求,本着工艺设备先进、可靠、最大限度地提高系统的性能价格比的原则进行设计。⑵ 标准及规范国产设备制造和材料符合下列标准、规范、规定的最新版本的要求:1) HJ/T270-2006《反渗透纯水装置》2) GB150-98《钢制压力容器》3) JB2932-86《水处理设备制造技术条件》4) JB2880-81《钢制焊接常压力容器技术条件》5) JB4730-94《压力容器无损检测》6) JB1157-1164《压力容器法兰标准》7) GB113-128《钢制管法兰》8) JB2532-80《压力容器油漆、包装、运输》9) SDDZ037《电厂水处理设备制造质量分等标准》10) HGJ34-90《化工设备、管道外防腐设计条件》11) ZBJ98003-87《水处理设备油漆、包装技术条件》12) HG21501《衬胶管道和管件》13) HGJ229-83《水处理设备橡胶衬里技术条件》进口设备的制造工艺和材料,符合美国机械工程师协会(ASME)和美国材料试验学会(ASTM)工业法规涉及的标准和相当标准。⑶ 原水水源及水质原水水源:自来水或井水⑷ 设计规模水系统产水量:3-4m3/h。⑸ 出水水质要求员工饮用、灌溉用水可溶性盐小于 0.3ms/cm硬度小于 150mg色度 W5 度,不得呈现其他异色3浑浊度 W1NTU脱盐率:mmo97%总硬度:W4.5mmol/L⑹ 控制要求整套系统为手自一体控制系统。⑺ 工程边界工程界限:原水进水口至 RO 设备出水、仪表、填料等。供电:送至配电柜(380VAC 和 220VAC)。药品:调试过程中所用药品由需方提供。2 工艺系统设计自来水原水箱 T 原水泵多质过滤器活性炭过滤器T|精密过滤器|T|一级高压泵|T|一级反渗透|T|一级水箱|T 终端用水2.2.2 系统介绍本化水处理系统以介质过滤器、活性碳过滤器为预处理,反渗透装置为预脱盐,保证系统出水水质满足要求。2.2.3 配置简述本系统包括原水预处理、反渗透预脱盐及与之相关的反洗系统、加药装置、清洗系统、仪表及控制系统等。脱盐水质量的好坏关系到锅炉能否长期正常运行,这就要求该水处理系统务必安全稳定可靠。现对本纯水处理工艺设计分述如下:(一)原水预处理系统原水需进行预处理后,才能达到进反渗透的要求。预处理的好坏,关系到反渗透能4否长期稳定的运行,这就要求予处理安全可靠、稳定运行。1)原水池(用户自备)缓存原水,因要求进入本系统的原水具有稳定的流量和压力,其目的是防止进水波动对系统运行产生影响,保证系统的出水量稳定。2)原水泵要求...
