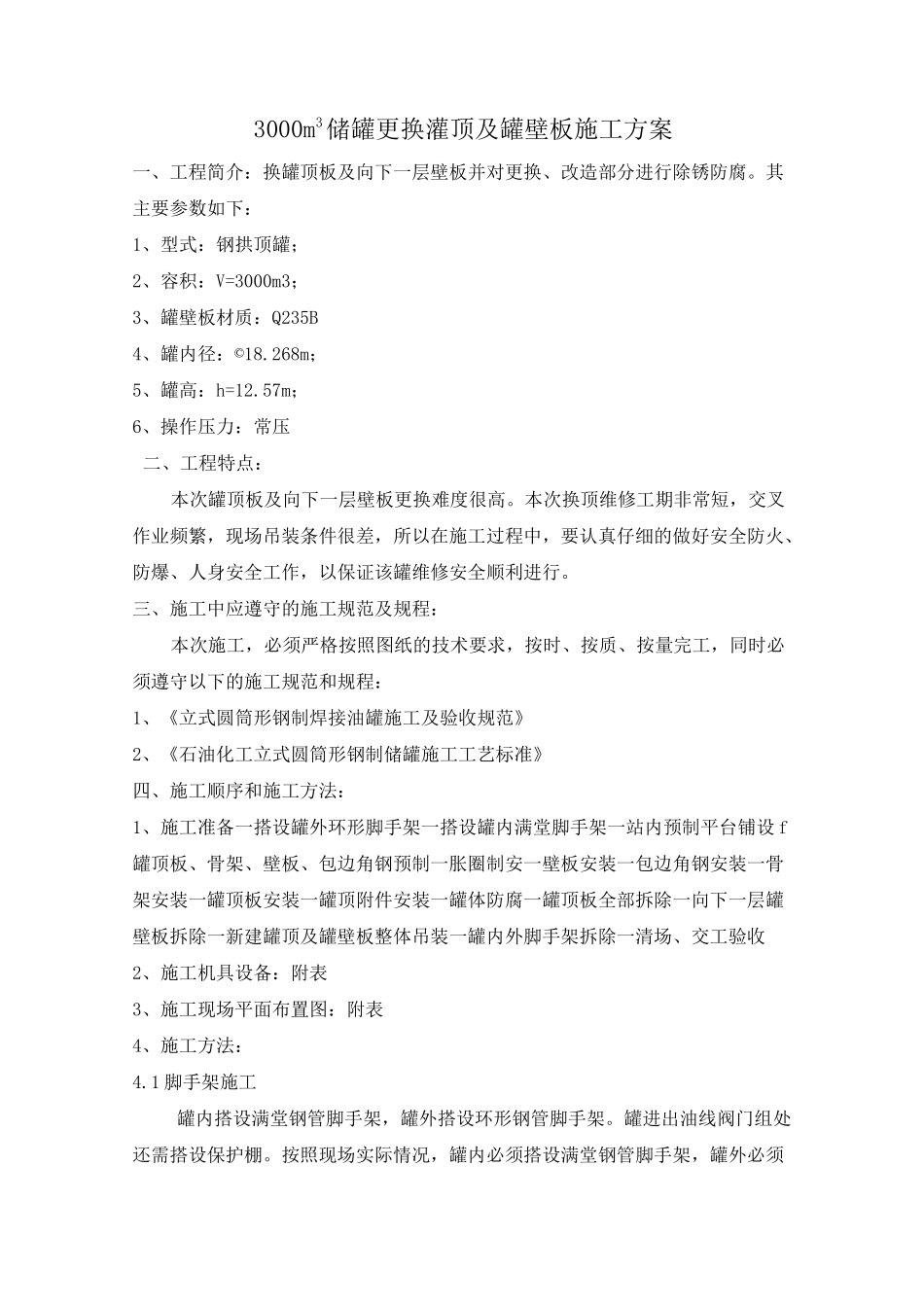

3000立方钢制立式储罐更换罐顶施工方案_第1页
1/10

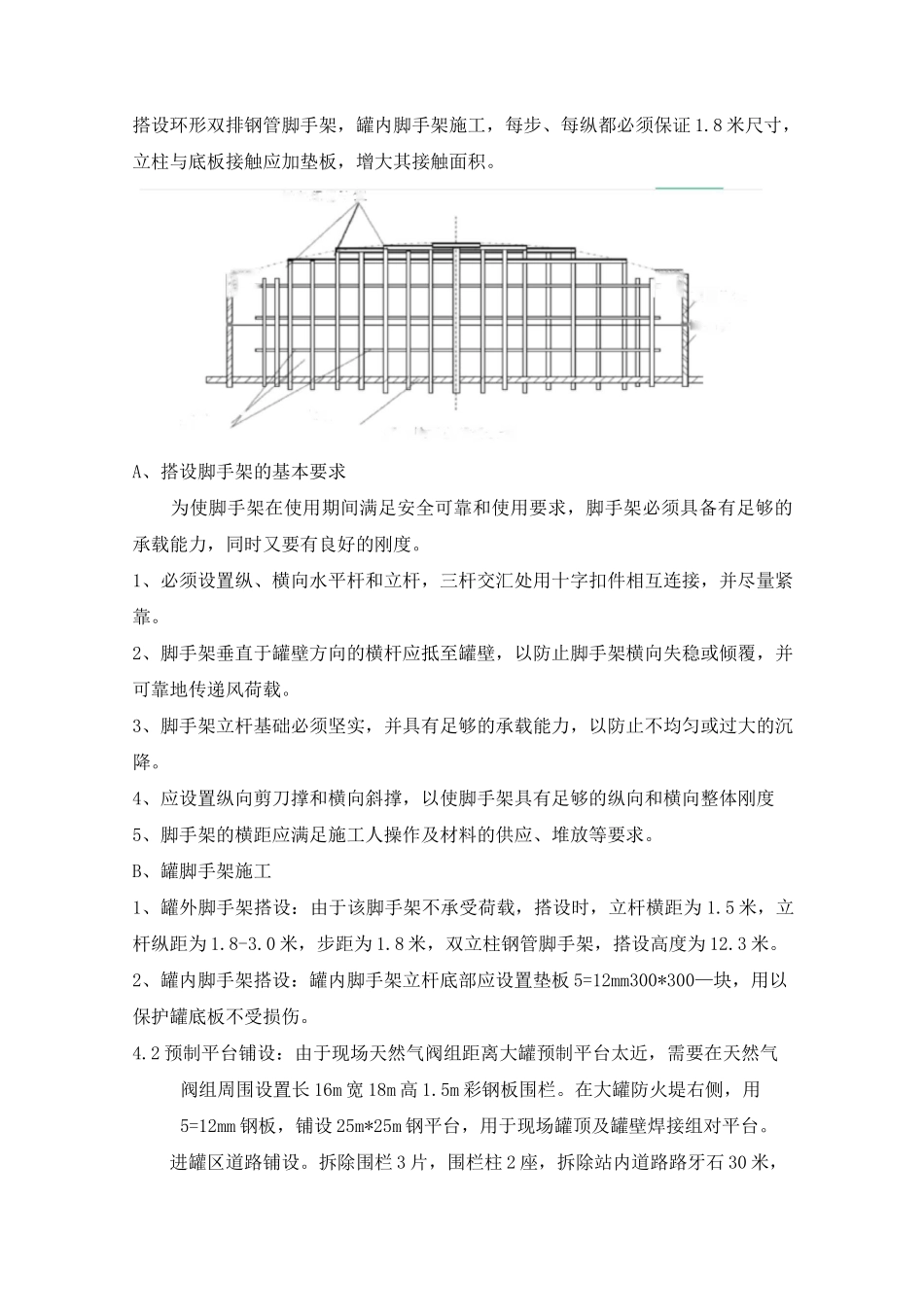

3000立方钢制立式储罐更换罐顶施工方案_第2页
2/10

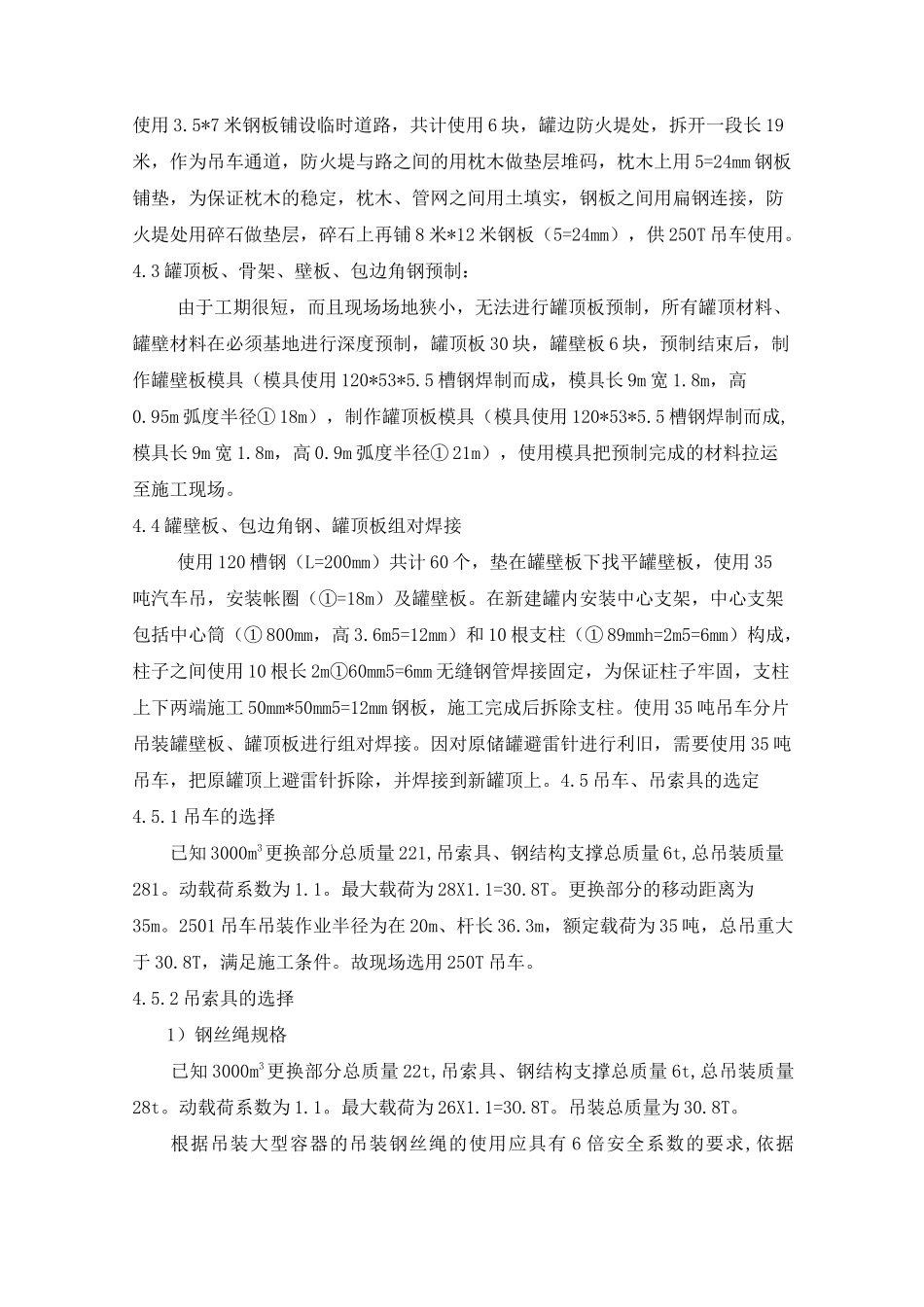

3000立方钢制立式储罐更换罐顶施工方案_第3页
3/10
3000m3储罐更换灌顶及罐壁板施工方案一、工程简介:换罐顶板及向下一层壁板并对更换、改造部分进行除锈防腐。其主要参数如下:1、型式:钢拱顶罐;2、容积:V=3000m3;3、罐壁板材质:Q235B4、罐内径:©18.268m;5、罐高:h=12.57m;6、操作压力:常压二、工程特点:本次罐顶板及向下一层壁板更换难度很高。本次换顶维修工期非常短,交叉作业频繁,现场吊装条件很差,所以在施工过程中,要认真仔细的做好安全防火、防爆、人身安全工作,以保证该罐维修安全顺利进行。三、施工中应遵守的施工规范及规程:本次施工,必须严格按照图纸的技术要求,按时、按质、按量完工,同时必须遵守以下的施工规范和规程:1、《立式圆筒形钢制焊接油罐施工及验收规范》2、《石油化工立式圆筒形钢制储罐施工工艺标准》四、施工顺序和施工方法:1、施工准备一搭设罐外环形脚手架一搭设罐内满堂脚手架一站内预制平台铺设 f罐顶板、骨架、壁板、包边角钢预制一胀圈制安一壁板安装一包边角钢安装一骨架安装一罐顶板安装一罐顶附件安装一罐体防腐一罐顶板全部拆除一向下一层罐壁板拆除一新建罐顶及罐壁板整体吊装一罐内外脚手架拆除一清场、交工验收2、施工机具设备:附表3、施工现场平面布置图:附表4、施工方法:4.1 脚手架施工罐内搭设满堂钢管脚手架,罐外搭设环形钢管脚手架。罐进出油线阀门组处还需搭设保护棚。按照现场实际情况,罐内必须搭设满堂钢管脚手架,罐外必须标髙现场计讦Fn架管‘底枢權内胸手袈措设示直圏顶圈壁扳罐壁搭设环形双排钢管脚手架,罐内脚手架施工,每步、每纵都必须保证 1.8 米尺寸,立柱与底板接触应加垫板,增大其接触面积。A、搭设脚手架的基本要求为使脚手架在使用期间满足安全可靠和使用要求,脚手架必须具备有足够的承载能力,同时又要有良好的刚度。1、必须设置纵、横向水平杆和立杆,三杆交汇处用十字扣件相互连接,并尽量紧靠。2、脚手架垂直于罐壁方向的横杆应抵至罐壁,以防止脚手架横向失稳或倾覆,并可靠地传递风荷载。3、脚手架立杆基础必须坚实,并具有足够的承载能力,以防止不均匀或过大的沉降。4、应设置纵向剪刀撑和横向斜撑,以使脚手架具有足够的纵向和横向整体刚度5、脚手架的横距应满足施工人操作及材料的供应、堆放等要求。B、罐脚手架施工1、罐外脚手架搭设:由于该脚手架不承受荷载,搭设时,立杆横距为 1.5 米,立杆纵距为 1.8-3.0 米,步距为 1.8 米,双立柱钢管脚手架,搭设高度为 12.3 米。2、罐...
