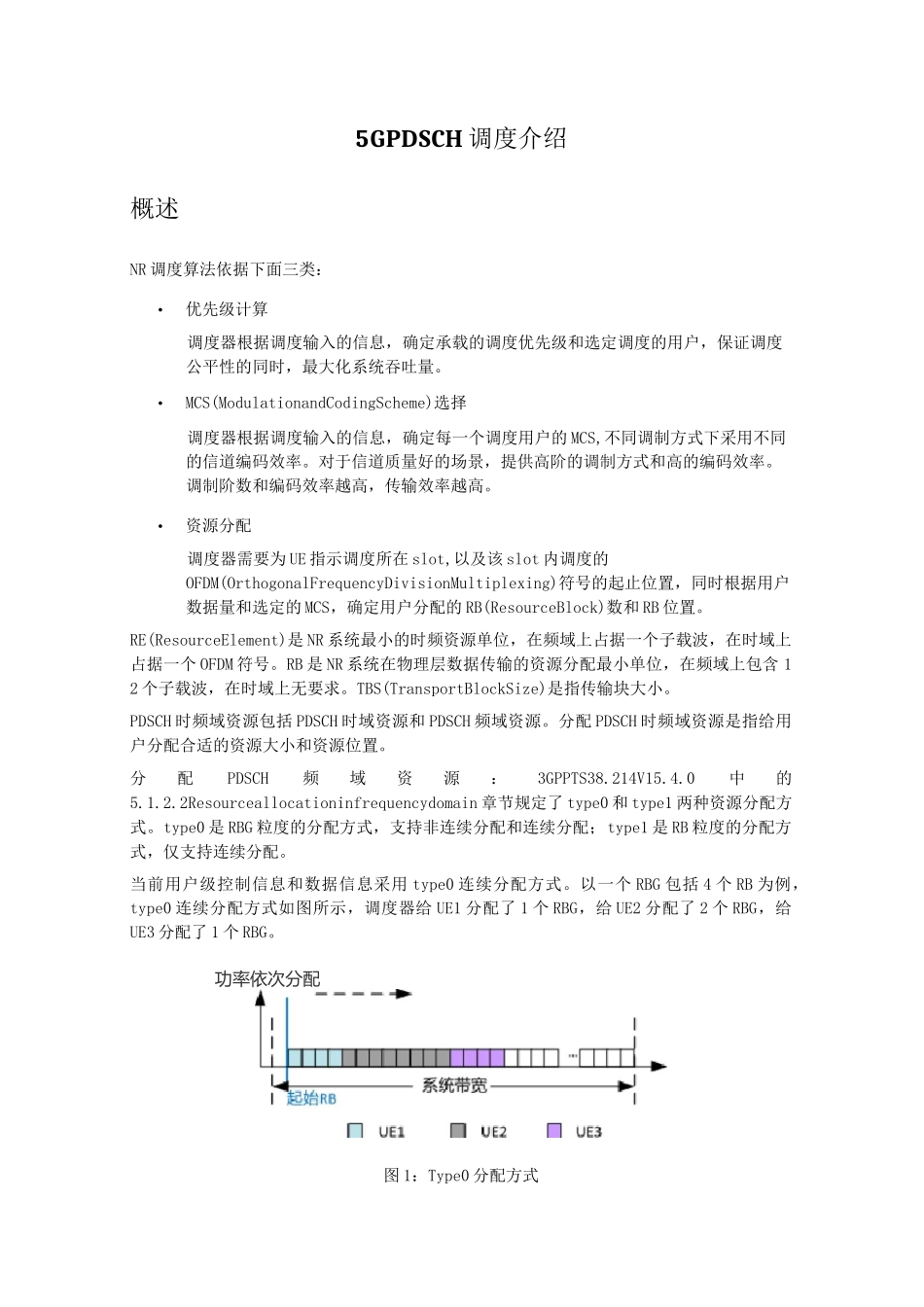

5GPDSCH 调度介绍概述NR 调度算法依据下面三类：•优先级计算调度器根据调度输入的信息，确定承载的调度优先级和选定调度的用户，保证调度公平性的同时，最大化系统吞吐量。•MCS(ModulationandCodingScheme)选择调度器根据调度输入的信息，确定每一个调度用户的 MCS,不同调制方式下采用不同的信道编码效率。对于信道质量好的场景，提供高阶的调制方式和高的编码效率。调制阶数和编码效率越高，传输效率越高。•资源分配调度器需要为 UE 指示调度所在 slot,以及该 slot 内调度的OFDM(OrthogonalFrequencyDivisionMultiplexing)符号的起止位置，同时根据用户数据量和选定的 MCS，确定用户分配的 RB(ResourceBlock)数和 RB 位置。RE(ResourceElement)是 NR 系统最小的时频资源单位，在频域上占据一个子载波，在时域上占据一个 OFDM 符号。RB 是 NR 系统在物理层数据传输的资源分配最小单位，在频域上包含 12 个子载波，在时域上无要求。TBS(TransportBlockSize)是指传输块大小。PDSCH 时频域资源包括 PDSCH 时域资源和 PDSCH 频域资源。分配 PDSCH 时频域资源是指给用户分配合适的资源大小和资源位置。分配PDSCH频域资源：3GPPTS38.214V15.4.0中的5.1.2.2Resourceallocationinfrequencydomain 章节规定了 type0 和 type1 两种资源分配方式。type0 是 RBG 粒度的分配方式，支持非连续分配和连续分配；type1 是 RB 粒度的分配方式，仅支持连续分配。当前用户级控制信息和数据信息采用 type0 连续分配方式。以一个 RBG 包括 4 个 RB 为例，type0 连续分配方式如图所示，调度器给 UE1 分配了 1 个 RBG，给 UE2 分配了 2 个 RBG，给UE3 分配了 1 个 RBG。功率依次分配图 1：Type0 分配方式功率安次分配-TheslotallocatedforthePDSCHisUPDSC+K0,wherenistheslotwiththeschedulingNominalRBGsizePBandwidthPartSizeConfiguration1Configuration21 一 362437 一 724873 一 144816145 一 2751616分配 PDSCH 时域资源调度器需要为 UE 指示调度所在 slot,以及该 slot 内调度的 OFDM 符号的起止位置。协议说明的时域调度内容如下：WhentheUEisscheduledtoreceivePDSCHbyaDCI,theTimedomainresourceassignmentfieldvaluemoftheDCIprovidesarowindexm+1toanallocationtable.Thedeterminationoftheusedresourceallocationtableisdefinedinsub-clause5.1.2.1.1.Theindexedrowdefin...
