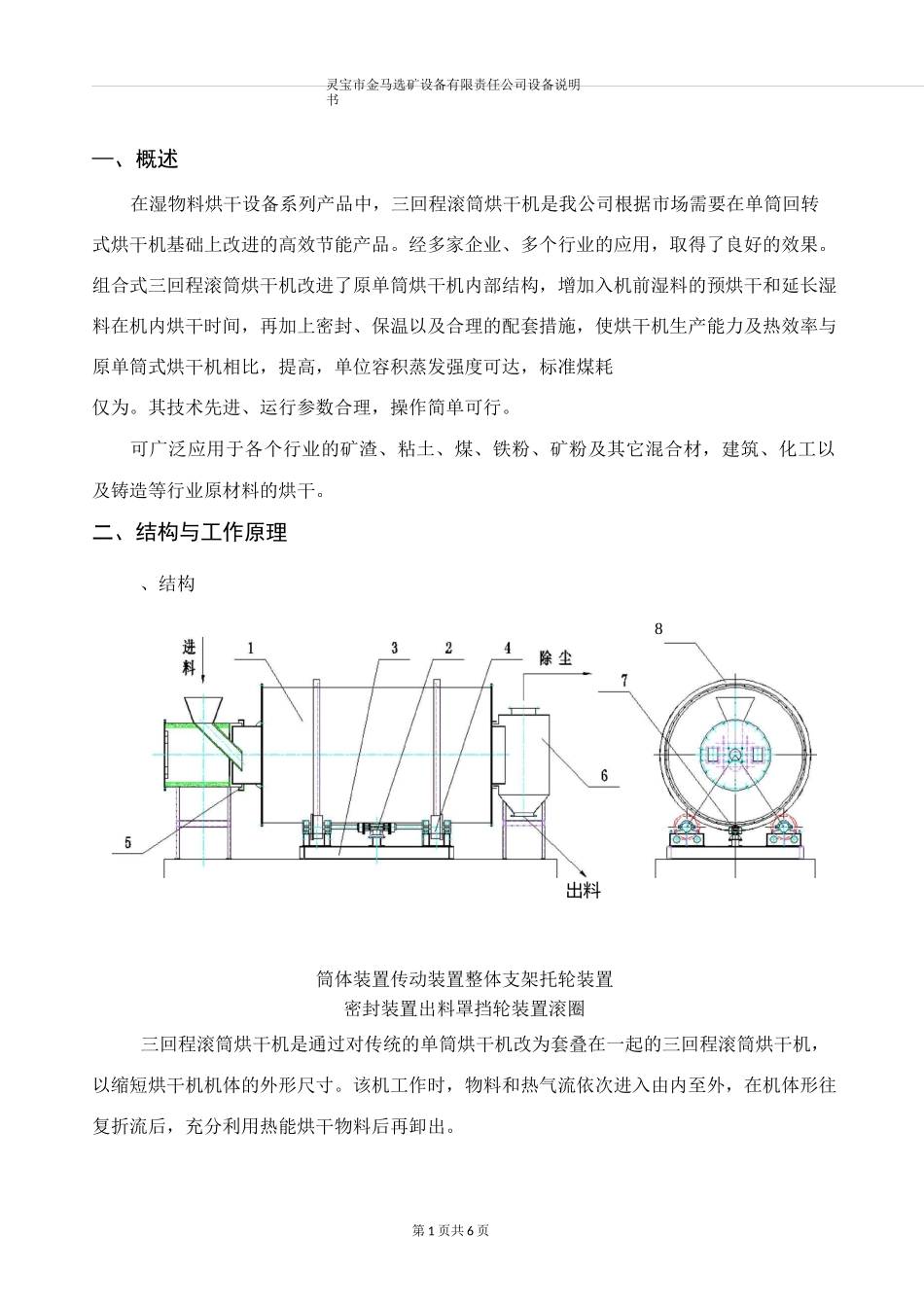

灵宝市金马选矿设备有限责任公司设备说明书第 1 页共 6 页—、概述在湿物料烘干设备系列产品中，三回程滚筒烘干机是我公司根据市场需要在单筒回转式烘干机基础上改进的高效节能产品。经多家企业、多个行业的应用，取得了良好的效果。组合式三回程滚筒烘干机改进了原单筒烘干机内部结构，增加入机前湿料的预烘干和延长湿料在机内烘干时间，再加上密封、保温以及合理的配套措施，使烘干机生产能力及热效率与原单筒式烘干机相比，提高，单位容积蒸发强度可达，标准煤耗仅为。其技术先进、运行参数合理，操作简单可行。可广泛应用于各个行业的矿渣、粘土、煤、铁粉、矿粉及其它混合材，建筑、化工以及铸造等行业原材料的烘干。二、结构与工作原理、结构8出料筒体装置传动装置整体支架托轮装置密封装置出料罩挡轮装置滚圈三回程滚筒烘干机是通过对传统的单筒烘干机改为套叠在一起的三回程滚筒烘干机，以缩短烘干机机体的外形尺寸。该机工作时，物料和热气流依次进入由内至外，在机体形往复折流后，充分利用热能烘干物料后再卸出。第页共页烘干机筒体部分由三个同轴水平放置的内、中、外筒套叠组成，这就使筒体的截面得到充分的利用。其筒体外形总长度约为与之相当的单筒的。从而大幅度地减少占地面积和厂房建筑面积。该机的支承装置，是由托轮支承滚圈，由电机直接带动托轮。通过托轮与滚圈摩擦，使筒体转动。该机总体结构紧凑、合理、简单，为便于磨损件的检修更换，在中间设计成轴向剖分式，用螺栓固定连接。、工作原理该机工作时，热气流在引风机抽吸下，进烘干机内筒，湿料进入内筒的内壁先预烘干。随着筒体旋转在内筒与热气流会合，被扬料板扬起与热气流进行充分的热交换，同时向前移动。同理，物料依次进入中、外筒后，物料被扬料板扬起，并均匀地撒在中、内筒外壁上，随着筒体慢速回转，物料在环形空间能经历较长的滞留时间，最后沿着外筒内壁和中筒外壁上的导向卸料板流向出口端，通过卸料阀卸出，废气由卸料罩上部排气管道进入除尘器。从上述物料的干燥过程看出，物料在被热气流直接烘干的同时，又被中、内筒间接烘干。从干燥机理上看是非常合理科学的，低温段的外筒对高温段的内筒有保温隔热作用，并使设备的总散热面积相对于单筒烘干机减少了。总之，该烘干机在设备的总体设计与结构设计方面都有很大的创新。、设备技术及生产特点（）设备所需投资是国外进口产品的。（）物料终水份可达以下，是干混砂浆及矿渣粉生产线首选产品。（）筒体...
