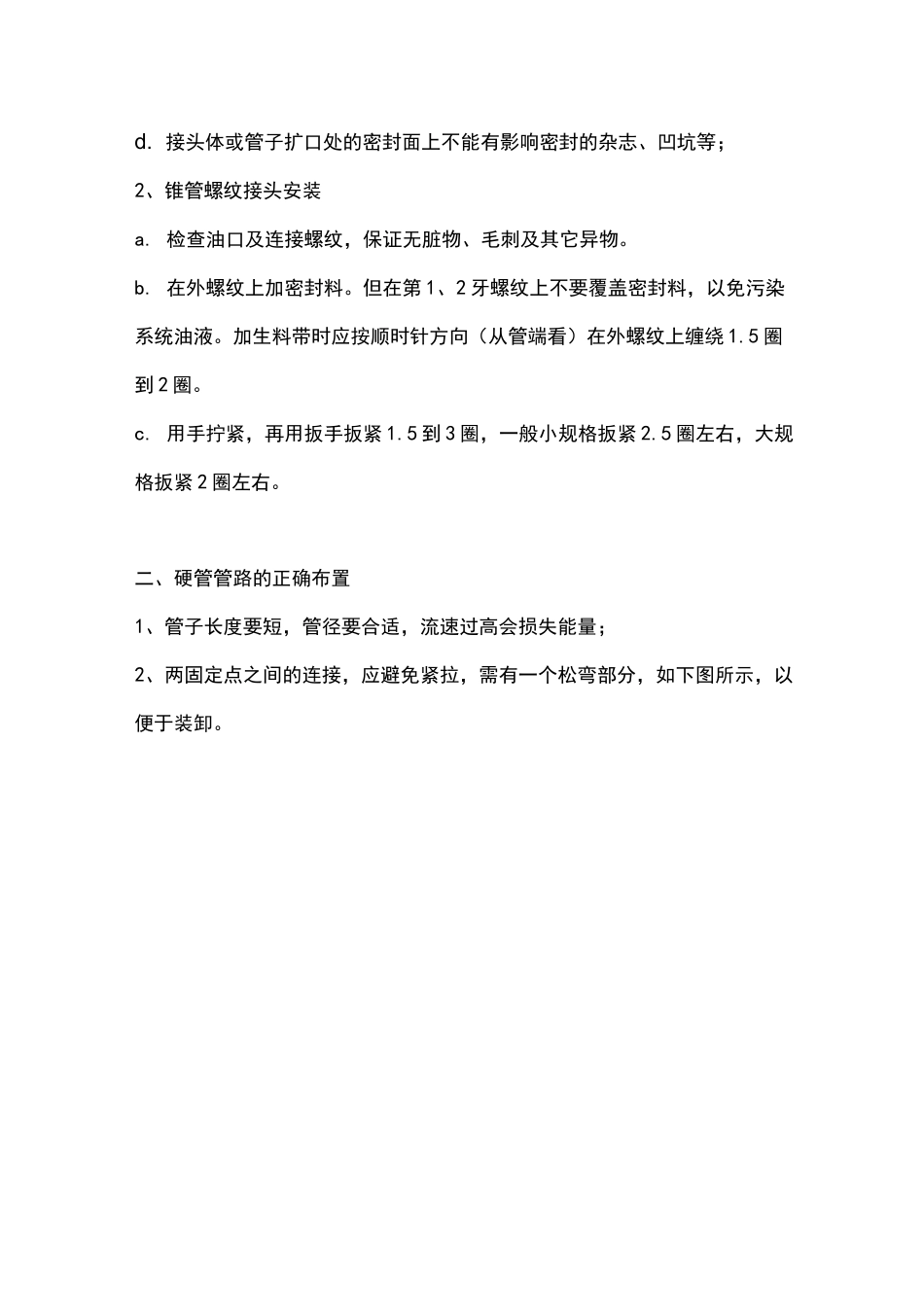

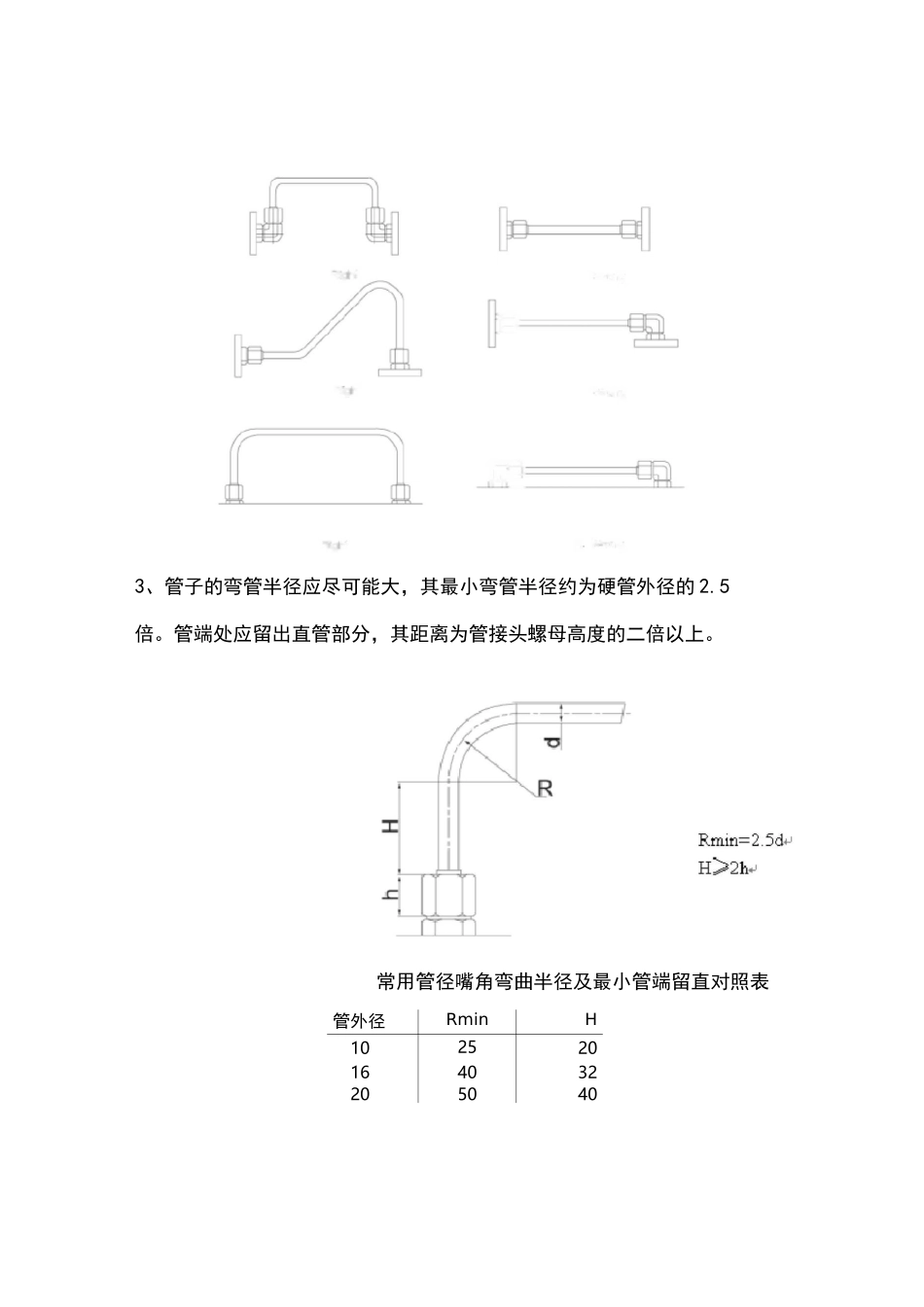

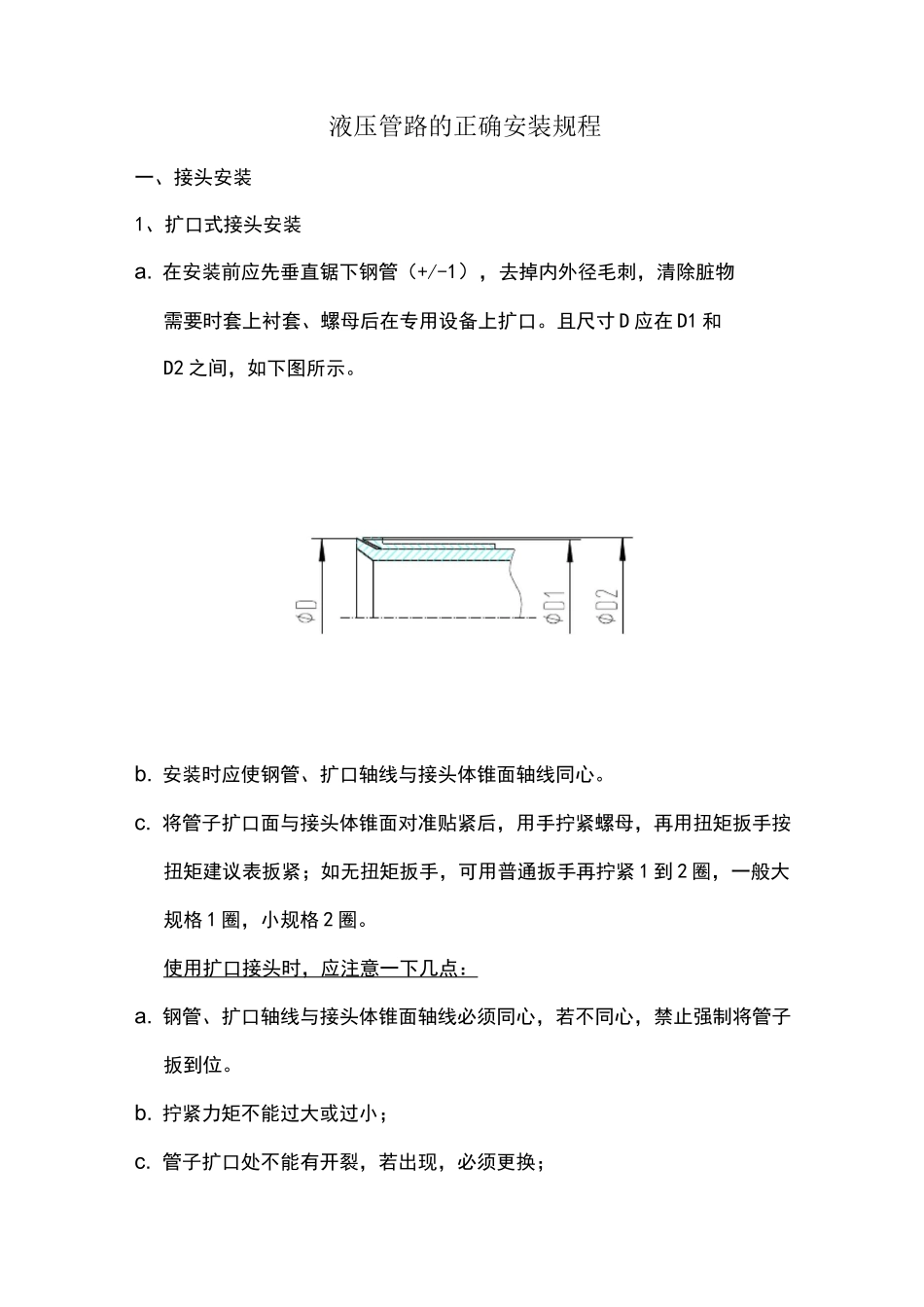

液压管路的正确安装规程一、接头安装1、扩口式接头安装a. 在安装前应先垂直锯下钢管(+/-1),去掉内外径毛刺,清除脏物需要时套上衬套、螺母后在专用设备上扩口。且尺寸 D 应在 D1 和D2 之间,如下图所示。b. 安装时应使钢管、扩口轴线与接头体锥面轴线同心。c. 将管子扩口面与接头体锥面对准贴紧后,用手拧紧螺母,再用扭矩扳手按扭矩建议表扳紧;如无扭矩扳手,可用普通扳手再拧紧 1 到 2 圈,一般大规格 1 圈,小规格 2 圈。使用扩口接头时,应注意一下几点:a. 钢管、扩口轴线与接头体锥面轴线必须同心,若不同心,禁止强制将管子扳到位。b. 拧紧力矩不能过大或过小;c. 管子扩口处不能有开裂,若出现,必须更换;d. 接头体或管子扩口处的密封面上不能有影响密封的杂志、凹坑等;2、锥管螺纹接头安装a. 检查油口及连接螺纹,保证无脏物、毛刺及其它异物。b. 在外螺纹上加密封料。但在第 1、2 牙螺纹上不要覆盖密封料,以免污染系统油液。加生料带时应按顺时针方向(从管端看)在外螺纹上缠绕 1.5 圈到 2 圈。c. 用手拧紧,再用扳手扳紧 1.5 到 3 圈,一般小规格扳紧 2.5 圈左右,大规格扳紧 2 圈左右。二、硬管管路的正确布置1、管子长度要短,管径要合适,流速过高会损失能量;2、两固定点之间的连接,应避免紧拉,需有一个松弯部分,如下图所示,以便于装卸。©0错 wi-wig对 Right对 Right对 Righi铠'Mong错曲眄3、管子的弯管半径应尽可能大,其最小弯管半径约为硬管外径的 2.5倍。管端处应留出直管部分,其距离为管接头螺母高度的二倍以上。常用管径嘴角弯曲半径及最小管端留直对照表管外径RminH1025201640322050402563503075603280643820076注意:最小弯曲半径要随着管壁厚度的增加而适当加大。4、硬管的主要失效形式为机械振动引起的疲劳失效,当管路较长时,需加管夹支撑,以缓冲振动,还可减少噪音。在弯管的二端直管段处要加支撑管夹固定,在与软管连接时,应在硬管端加管夹支撑。管夹间距推荐如下图及表格所示管外径(mm)管夹间距 A(mm)管夹间距 B(mm)管夹间距 C(mm)6~12.75090010015.9~22.2100120020025.4100150020031.8~38.1150210030048.315027003005、不要使用太多的 90 度弯曲管,流体经过一个 90 度的弯曲管的压降比经过两个 45 度的弯曲管要大。同样,尽量少用 90 度弯头。如图o对 Rght错7、管路排列应有序、整齐,便于查找故障、保养和维修。6、布置管路时,...
