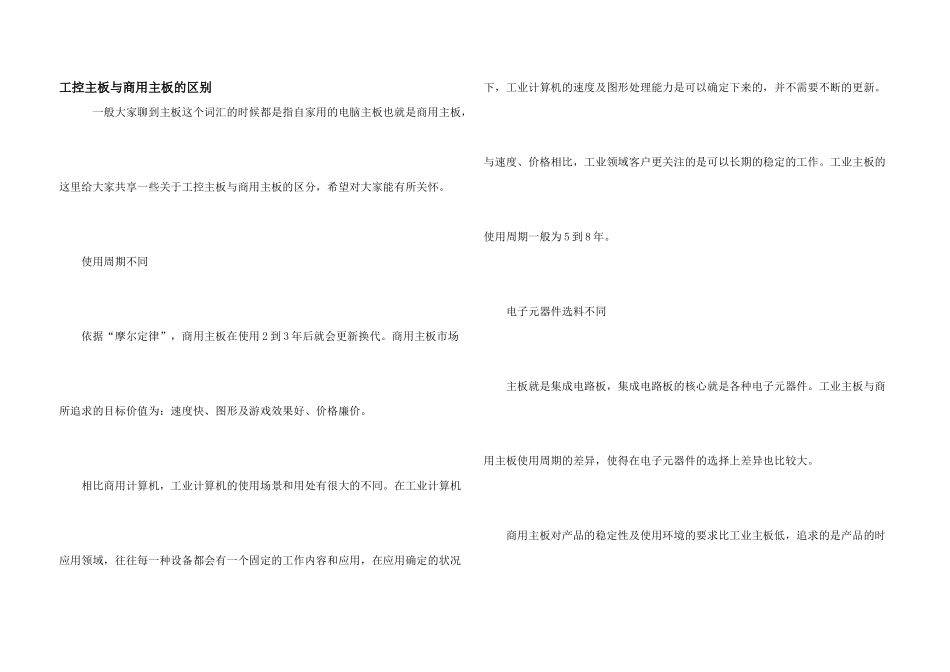

工控主板与商用主板的区别_第1页
1/4

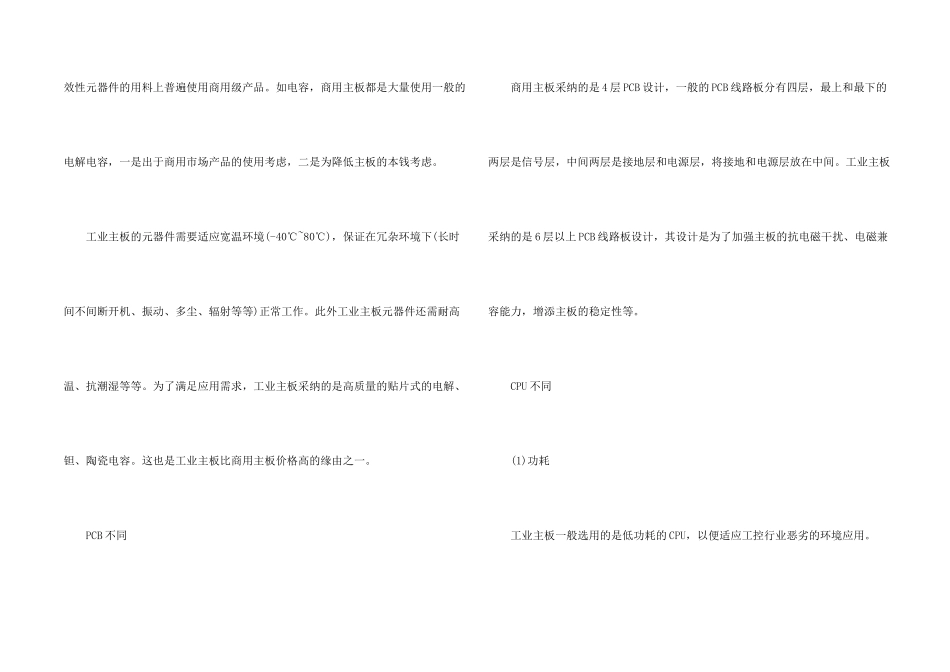

工控主板与商用主板的区别_第2页
2/4

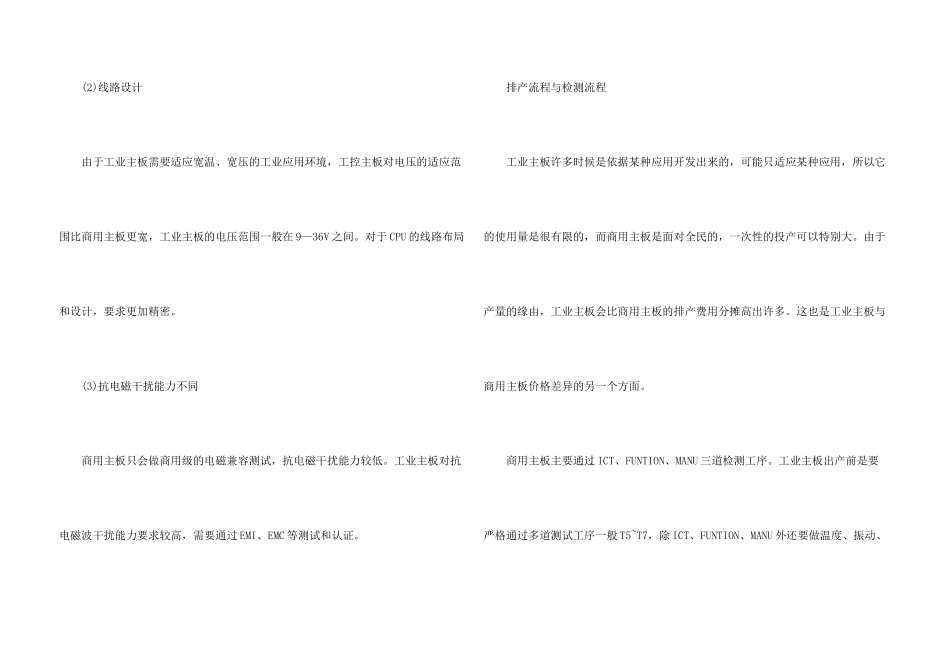

工控主板与商用主板的区别_第3页
3/4
工控主板与商用主板的区别 一般大家聊到主板这个词汇的时候都是指自家用的电脑主板也就是商用主板,这里给大家共享一些关于工控主板与商用主板的区分,希望对大家能有所关怀。 使用周期不同 依据“摩尔定律”,商用主板在使用 2 到 3 年后就会更新换代。商用主板市场所追求的目标价值为:速度快、图形及游戏效果好、价格廉价。 相比商用计算机,工业计算机的使用场景和用处有很大的不同。在工业计算机应用领域,往往每一种设备都会有一个固定的工作内容和应用,在应用确定的状况下,工业计算机的速度及图形处理能力是可以确定下来的,并不需要不断的更新。与速度、价格相比,工业领域客户更关注的是可以长期的稳定的工作。工业主板的使用周期一般为 5 到 8 年。 电子元器件选料不同 主板就是集成电路板,集成电路板的核心就是各种电子元器件。工业主板与商用主板使用周期的差异,使得在电子元器件的选择上差异也比较大。 商用主板对产品的稳定性及使用环境的要求比工业主板低,追求的是产品的时效性元器件的用料上普遍使用商用级产品。如电容,商用主板都是大量使用一般的电解电容,一是出于商用市场产品的使用考虑,二是为降低主板的本钱考虑。 工业主板的元器件需要适应宽温环境(-40℃~80℃),保证在冗杂环境下(长时间不间断开机、振动、多尘、辐射等等)正常工作。此外工业主板元器件还需耐高温、抗潮湿等等。为了满足应用需求,工业主板采纳的是高质量的贴片式的电解、钽、陶瓷电容。这也是工业主板比商用主板价格高的缘由之一。 PCB 不同 商用主板采纳的是 4 层 PCB 设计,一般的 PCB 线路板分有四层,最上和最下的两层是信号层,中间两层是接地层和电源层,将接地和电源层放在中间。工业主板采纳的是 6 层以上 PCB 线路板设计,其设计是为了加强主板的抗电磁干扰、电磁兼容能力,增添主板的稳定性等。 CPU 不同 (1)功耗 工业主板一般选用的是低功耗的 CPU,以便适应工控行业恶劣的环境应用。 (2)线路设计 由于工业主板需要适应宽温、宽压的工业应用环境,工控主板对电压的适应范围比商用主板更宽,工业主板的电压范围一般在 9—36V 之间。对于 CPU 的线路布局和设计,要求更加精密。 (3)抗电磁干扰能力不同 商用主板只会做商用级的电磁兼容测试,抗电磁干扰能力较低。工业主板对抗电磁波干扰能力要求较高,需要通过 EMI、EMC 等测试和认证。 排产流程与检测流程 工业主板许多时候是依据某种应...
