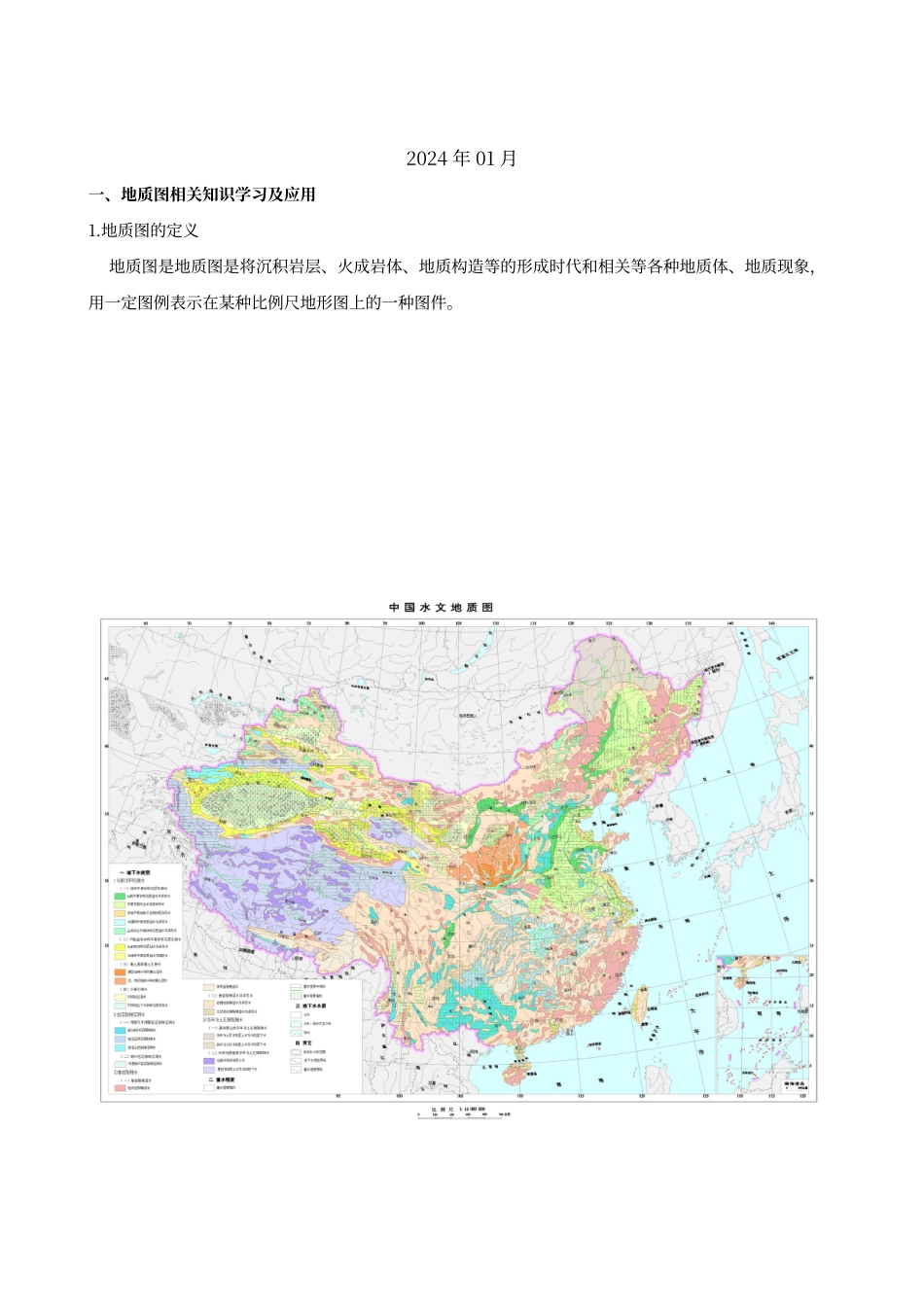

《工程地质》实习报告姓名： 鲁煜坤 班级： 土木 1313 老师： 沈剑林，陆勇 时间： 苏 州 科 技 学 院 土 木 工 程 学 院2024 年 01 月一、地质图相关知识学习及应用1.地质图的定义 地质图是地质图是将沉积岩层、火成岩体、地质构造等的形成时代和相关等各种地质体、地质现象，用一定图例表示在某种比例尺地形图上的一种图件。2.如何阅读地质图 （1）看图名、图幅代号、比例尺等。图名和图幅代号可以告诉我们图幅所在的地理位置。 质图的应用（附件 1）二、地质罗盘仪结构、使用方法学习及其应用1.地质罗盘仪的用途 地质罗盘仪是进行野外地质工作必不可少的一种工具。借助它可以定出方向，观察点的所在位置，测出任何一个观察面的空间位置（如岩层层面、褶皱轴面、断层面、节理面……等构造面的空间位置），以及测定火成岩的各种构造要素，矿体的产状等。2.地质罗盘仪的结构地质罗盘式样很多，但结构基本是一致的，我们常用的是圆盆式地质罗盘仪。由磁针、刻度盘、测斜仪、瞄准觇板、水准器等几部分安装在一铜、铝或木制的圆盆内组成。3.地质罗盘仪的使用方法（测岩层走向、倾向、倾角）（1）:岩层走向的测定岩层走向是岩层层面与水平面交线的方向也就是岩层任一高度上水平线的延伸方向。测量时将罗盘长边与层面紧贴，然后转动罗盘，使底盘水准器的水泡居中，读出指针所指刻度即为岩层之 （2）岩层倾向的测定岩层倾向——是指岩层向下最大倾斜方向线在水平面上的投影，恒与岩层走向垂直。测量时，将罗盘北端或接物觇板指向倾斜方向，罗盘南端紧靠着层面并转动罗盘，使底盘水准器水泡居中，读指北针所指刻度即为岩层的倾向。假若在岩层顶面上进行测量有因难，也可以在岩层底面上测量仍用对物觇板指向岩层倾斜方向，罗盘北端紧靠底面，读指北针即可，假若测量底面时读指北针受障碍时，则用罗盘南端紧靠岩层底面，读指南针。（3）岩层倾角的测定测量时将罗盘直立，并以长边靠着岩层的真倾斜线，沿着层面左右移动罗盘，并用中指搬动罗盘底部之活动扳手，使测斜水准器水泡居中，读出悬锥中尖所指最大读数，即为岩层之真倾角。4.地质罗盘仪的应用（附件 2）三、岩矿识别鉴定方法学习及应用1.岩石的三大类别：岩浆岩、沉积岩、变质岩（1）岩浆岩（又叫火成岩）被认为是由岩浆在地下或地表经冷却、结晶、固结形成的岩石。（2）沉积岩是在地壳表层常温常压条件下，由风化作用、生物作用、和某些火山作用形成的物质经过搬运、沉...
