工程测量规范

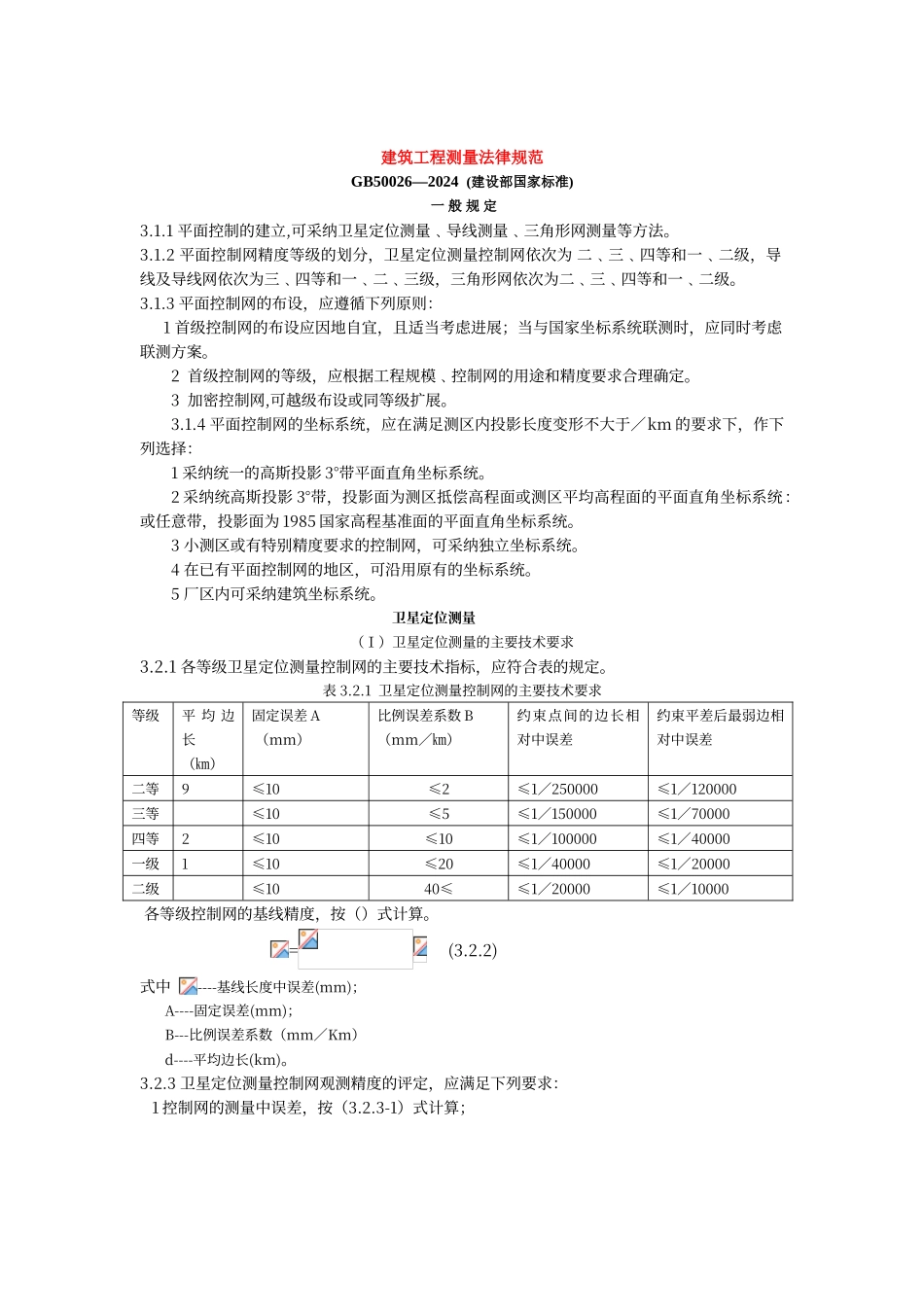

工程测量规范_第1页
1/43
工程测量规范_第2页
2/43
工程测量规范_第3页
3/43
建筑工程测量法律规范GB50026—2024 (建设部国家标准) 一 般 规 定3.1.1 平面控制的建立,可采纳卫星定位测量﹑导线测量﹑三角形网测量等方法。3.1.2 平面控制网精度等级的划分,卫星定位测量控制网依次为 二﹑三﹑四等和一﹑二级,导线及导线网依次为三﹑四等和一﹑二﹑三级,三角形网依次为二﹑三﹑四等和一﹑二级。3.1.3 平面控制网的布设,应遵循下列原则:1 首级控制网的布设应因地自宜,且适当考虑进展;当与国家坐标系统联测时,应同时考虑联测方案。2 首级控制网的等级,应根据工程规模﹑控制网的用途和精度要求合理确定。3 加密控制网,可越级布设或同等级扩展。3.1.4 平面控制网的坐标系统,应在满足测区内投影长度变形不大于/km 的要求下,作下列选择:1 采纳统一的高斯投影 3°带平面直角坐标系统。2 采纳统高斯投影 3°带,投影面为测区抵偿高程面或测区平均高程面的平面直角坐标系统:或任意带,投影面为 1985 国家高程基准面的平面直角坐标系统。3 小测区或有特别精度要求的控制网,可采纳独立坐标系统。4 在已有平面控制网的地区,可沿用原有的坐标系统。5 厂区内可采纳建筑坐标系统。 卫星定位测量(Ⅰ)卫星定位测量的主要技术要求3.2.1 各等级卫星定位测量控制网的主要技术指标,应符合表的规定。表 3.2.1 卫星定位测量控制网的主要技术要求等级平 均 边长(㎞)固定误差 A (mm)比例误差系数 B(mm/㎞)约束点间的边长相对中误差约束平差后最弱边相对中误差二等9≤10≤2≤1/250000≤1/120000三等≤10≤5≤1/150000≤1/70000四等2≤10≤10≤1/100000≤1/40000一级1≤10≤20≤1/40000≤1/20000二级≤1040≤≤1/20000≤1/10000 各等级控制网的基线精度,按()式计算。= (3.2.2)式中 ----基线长度中误差(mm); A----固定误差(mm); B---比例误差系数(mm/Km) d----平均边长(km)。3.2.3 卫星定位测量控制网观测精度的评定,应满足下列要求: 1 控制网的测量中误差,按(3.2.3-1)式计算; m= (3.2.3-1)式中 m----控制网的测量中误差(mm); N----控制网中异步环的个数; n---异步环的边数; W---异步环环线全长闭合差(mm)。2 控制网的测量中误差,应满足相应等级控制网的基线精度要求,并符合(3.2.3-2)的规定。 m≤ (3.2.3-2)(Ⅱ)卫星定位测量控制网的设计﹑选点与埋石3.2.4 卫星定位测量控制网的布设,应符合下列要求:1 应根据测区的实际情况﹑精度要...
