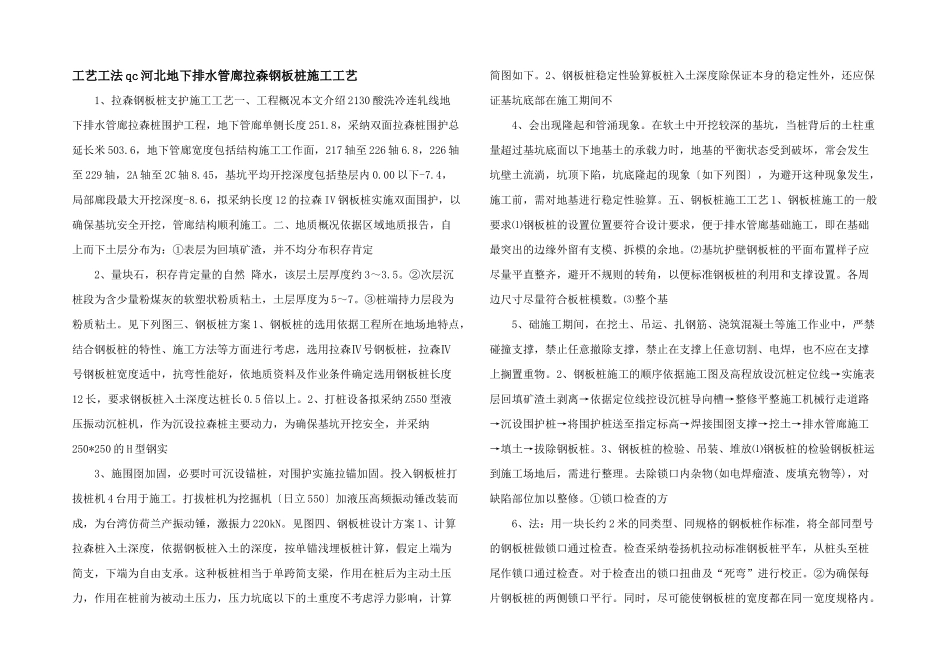

工艺工法 qc 河北地下排水管廊拉森钢板桩施工工艺 1、拉森钢板桩支护施工工艺一、工程概况本文介绍 2130 酸洗冷连轧线地下排水管廊拉森桩围护工程，地下管廊单侧长度 251.8，采纳双面拉森桩围护总延长米 503.6，地下管廊宽度包括结构施工工作面，217 轴至 226 轴 6.8，226 轴至 229 轴，2A 轴至 2C 轴 8.45，基坑平均开挖深度包括垫层内 0.00 以下-7.4，局部廊段最大开挖深度-8.6，拟采纳长度 12 的拉森 IV 钢板桩实施双面围护，以确保基坑安全开挖，管廊结构顺利施工。二、地质概况依据区域地质报告，自上而下土层分布为：①表层为回填矿渣，并不均分布积存肯定 2、量块石，积存肯定量的自然 降水，该层土层厚度约 3～3.5。②次层沉桩段为含少量粉煤灰的软塑状粉质粘土，土层厚度为 5～7。③桩端持力层段为粉质粘土。见下列图三、钢板桩方案 1、钢板桩的选用依据工程所在地场地特点，结合钢板桩的特性、施工方法等方面进行考虑，选用拉森Ⅳ号钢板桩，拉森Ⅳ号钢板桩宽度适中，抗弯性能好，依地质资料及作业条件确定选用钢板桩长度12 长，要求钢板桩入土深度达桩长 0.5 倍以上。2、打桩设备拟采纳 Z550 型液压振动沉桩机，作为沉设拉森桩主要动力，为确保基坑开挖安全，并采纳250*250 的 H 型钢实 3、施围囹加固，必要时可沉设锚桩，对围护实施拉锚加固。投入钢板桩打拔桩机 4 台用于施工。打拔桩机为挖掘机〔日立 550〕加液压高频振动锤改装而成，为台湾仿荷兰产振动锤，激振力 220kN。见图四、钢板桩设计方案 1、计算拉森桩入土深度，依据钢板桩入土的深度，按单锚浅埋板桩计算，假定上端为简支，下端为自由支承。这种板桩相当于单跨简支梁，作用在桩后为主动土压力，作用在桩前为被动土压力，压力坑底以下的土重度不考虑浮力影响，计算简图如下。2、钢板桩稳定性验算板桩入土深度除保证本身的稳定性外，还应保证基坑底部在施工期间不 4、会出现隆起和管涌现象。在软土中开挖较深的基坑，当桩背后的土柱重量超过基坑底面以下地基土的承载力时，地基的平衡状态受到破坏，常会发生坑壁土流淌，坑顶下陷，坑底隆起的现象〔如下列图〕，为避开这种现象发生，施工前，需对地基进行稳定性验算。五、钢板桩施工工艺 1、钢板桩施工的一般要求⑴钢板桩的设置位置要符合设计要求，便于排水管廊基础施工，即在基础最突出的边缘外留有支模、拆模的余地。⑵基坑护壁钢板桩的平面布置样子应尽量平直整齐，避开不...
