带表游标卡尺及其读数方式

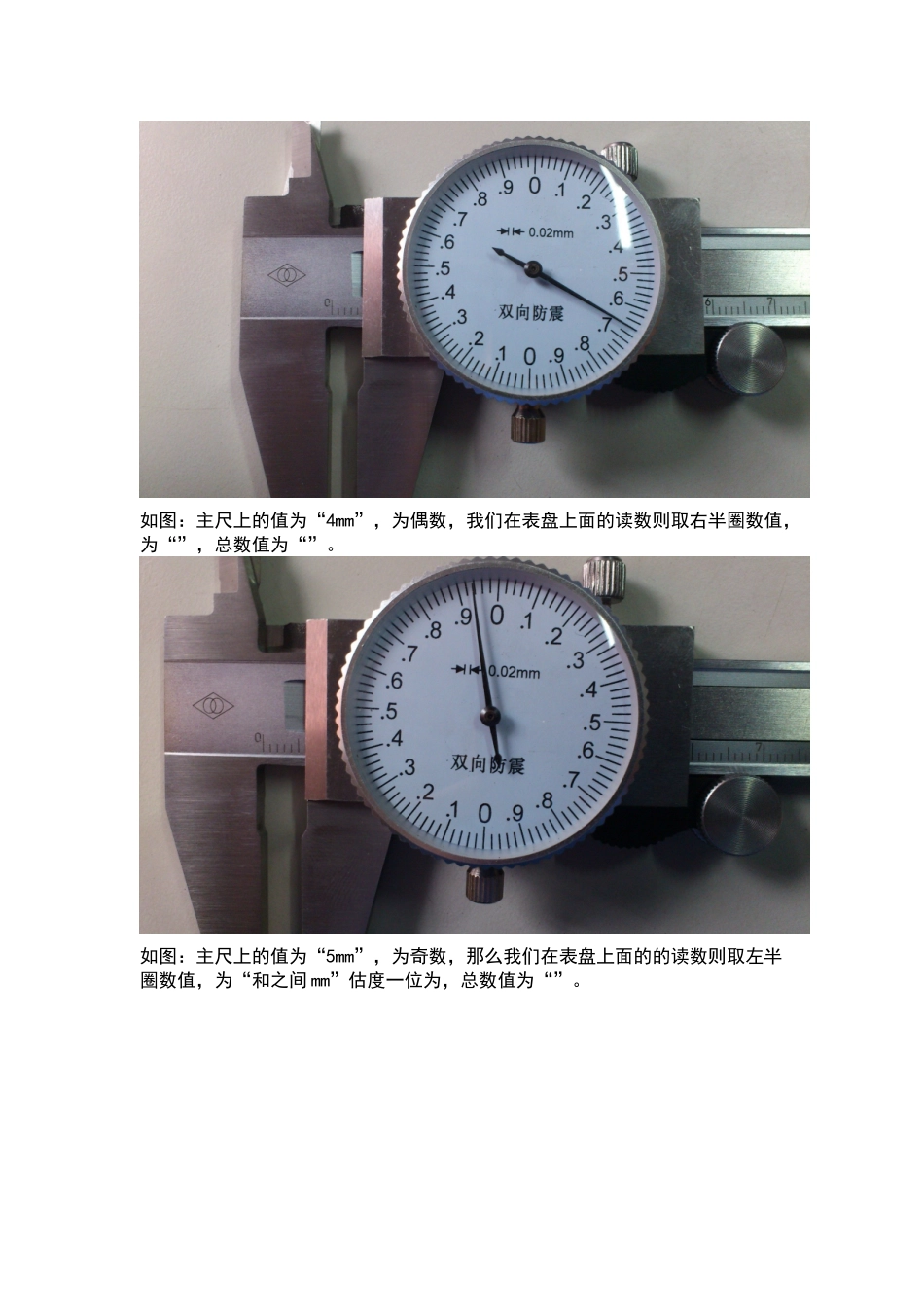

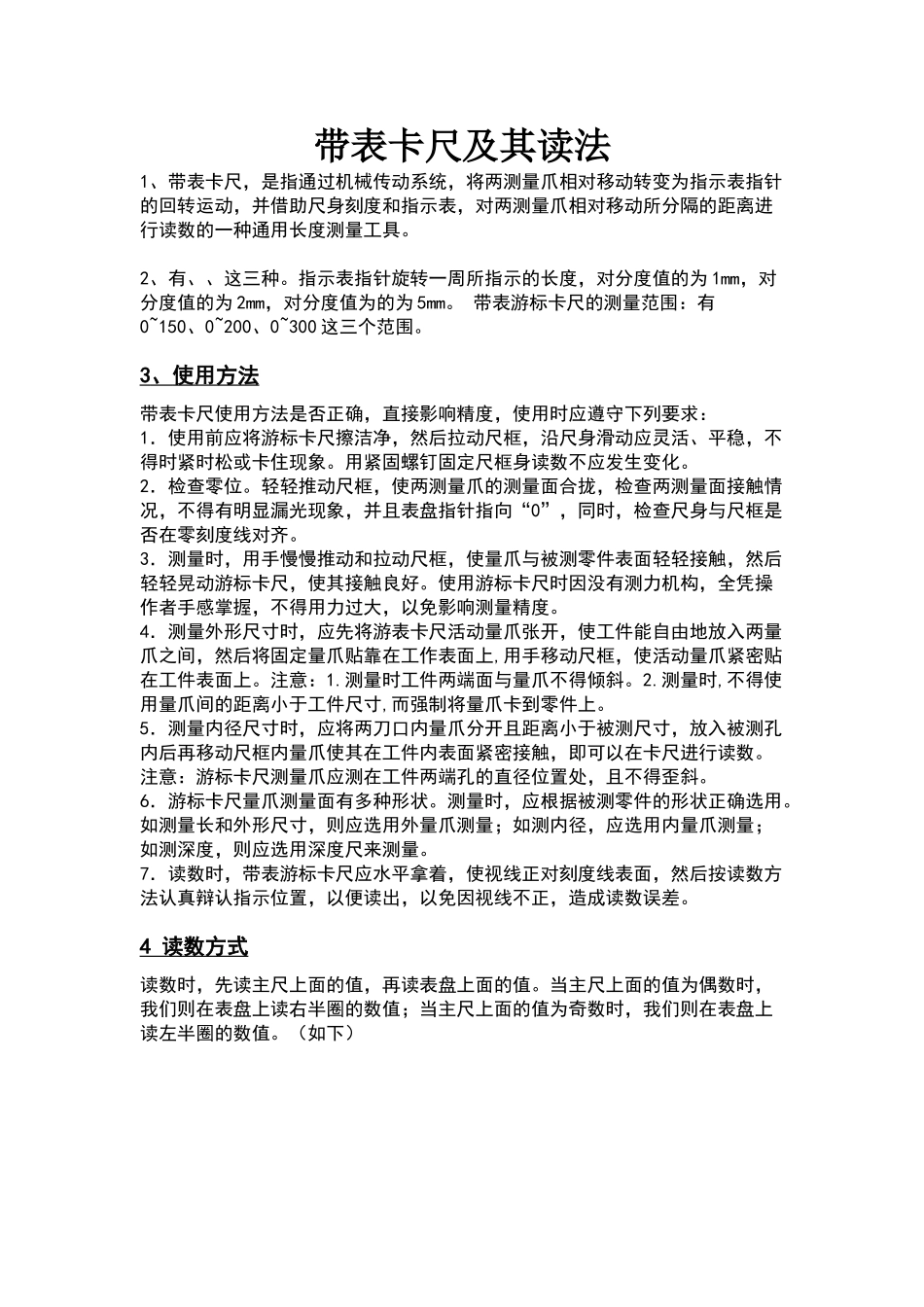

带表卡尺及其读法1、带表卡尺，是指通过机械传动系统，将两测量爪相对移动转变为指示表指针的回转运动，并借助尺身刻度和指示表，对两测量爪相对移动所分隔的距离进行读数的一种通用长度测量工具。2、有、、这三种。指示表指针旋转一周所指示的长度，对分度值的为 1mm，对分度值的为 2mm，对分度值为的为 5mm。 带表游标卡尺的测量范围：有0~150、0~200、0~300 这三个范围。3 、 使用方法 带表卡尺使用方法是否正确，直接影响精度，使用时应遵守下列要求：1．使用前应将游标卡尺擦洁净，然后拉动尺框，沿尺身滑动应灵活、平稳，不得时紧时松或卡住现象。用紧固螺钉固定尺框身读数不应发生变化。2．检查零位。轻轻推动尺框，使两测量爪的测量面合拢，检查两测量面接触情况，不得有明显漏光现象，并且表盘指针指向“0”，同时，检查尺身与尺框是否在零刻度线对齐。3．测量时，用手慢慢推动和拉动尺框，使量爪与被测零件表面轻轻接触，然后轻轻晃动游标卡尺，使其接触良好。使用游标卡尺时因没有测力机构，全凭操作者手感掌握，不得用力过大，以免影响测量精度。4．测量外形尺寸时，应先将游表卡尺活动量爪张开，使工件能自由地放入两量爪之间，然后将固定量爪贴靠在工作表面上,用手移动尺框，使活动量爪紧密贴在工件表面上。注意：1.测量时工件两端面与量爪不得倾斜。2.测量时,不得使用量爪间的距离小于工件尺寸,而强制将量爪卡到零件上。5．测量内径尺寸时，应将两刀口内量爪分开且距离小于被测尺寸，放入被测孔内后再移动尺框内量爪使其在工件内表面紧密接触，即可以在卡尺进行读数。注意：游标卡尺测量爪应测在工件两端孔的直径位置处，且不得歪斜。6．游标卡尺量爪测量面有多种形状。测量时，应根据被测零件的形状正确选用。如测量长和外形尺寸，则应选用外量爪测量；如测内径，应选用内量爪测量；如测深度，则应选用深度尺来测量。7．读数时，带表游标卡尺应水平拿着，使视线正对刻度线表面，然后按读数方法认真辩认指示位置，以便读出，以免因视线不正，造成读数误差。4 读数方式 读数时，先读主尺上面的值，再读表盘上面的值。当主尺上面的值为偶数时，我们则在表盘上读右半圈的数值；当主尺上面的值为奇数时，我们则在表盘上读左半圈的数值。（如下） 如图：主尺上的值为“4mm”，为偶数，我们在表盘上面的读数则取右半圈数值，为“”，总数值为“”。 如图：主尺上的值为“5mm”，为奇数，那么我们在表盘上面的的读数则取左半圈...
