既有道路地下管线保护专项方案

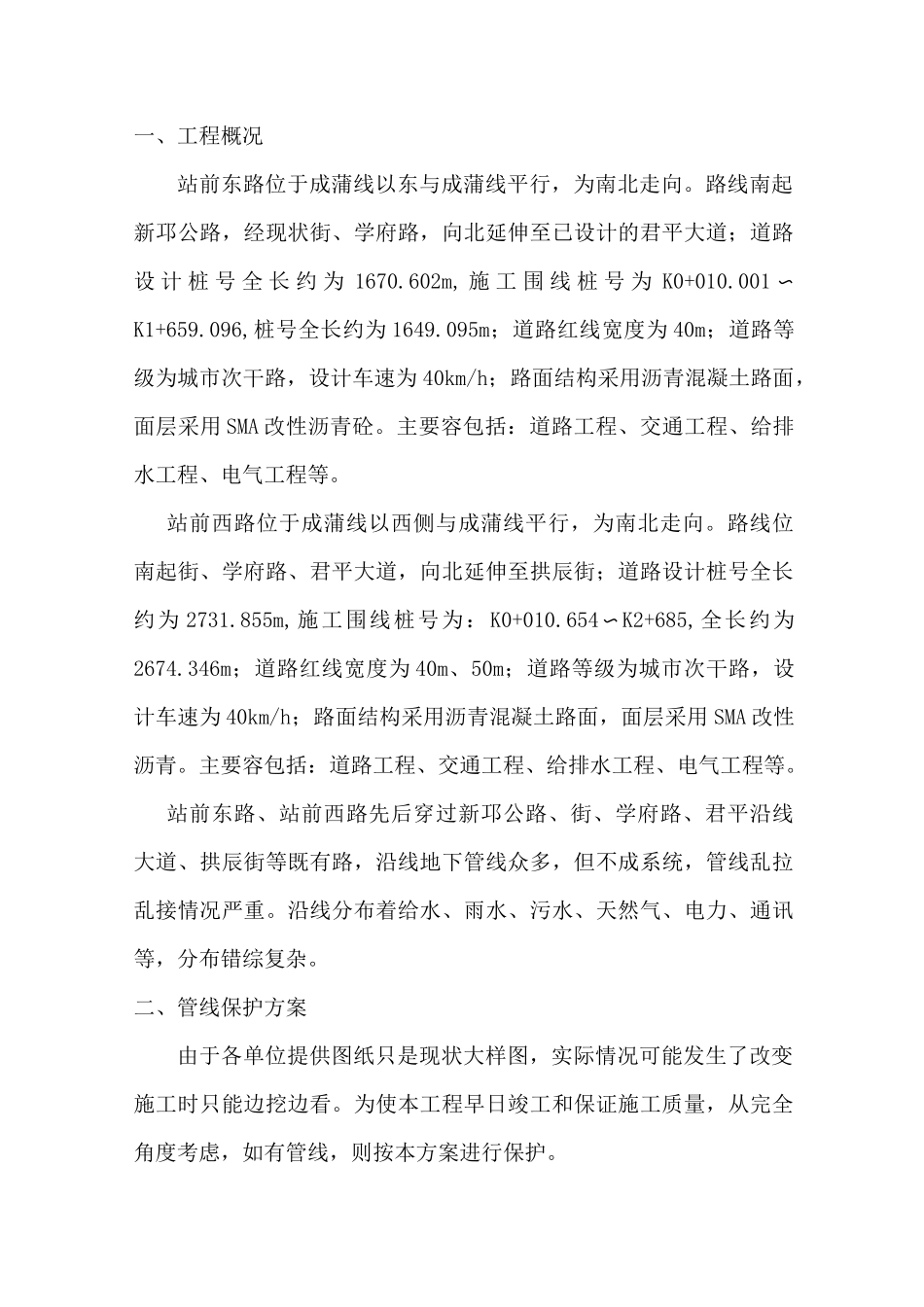

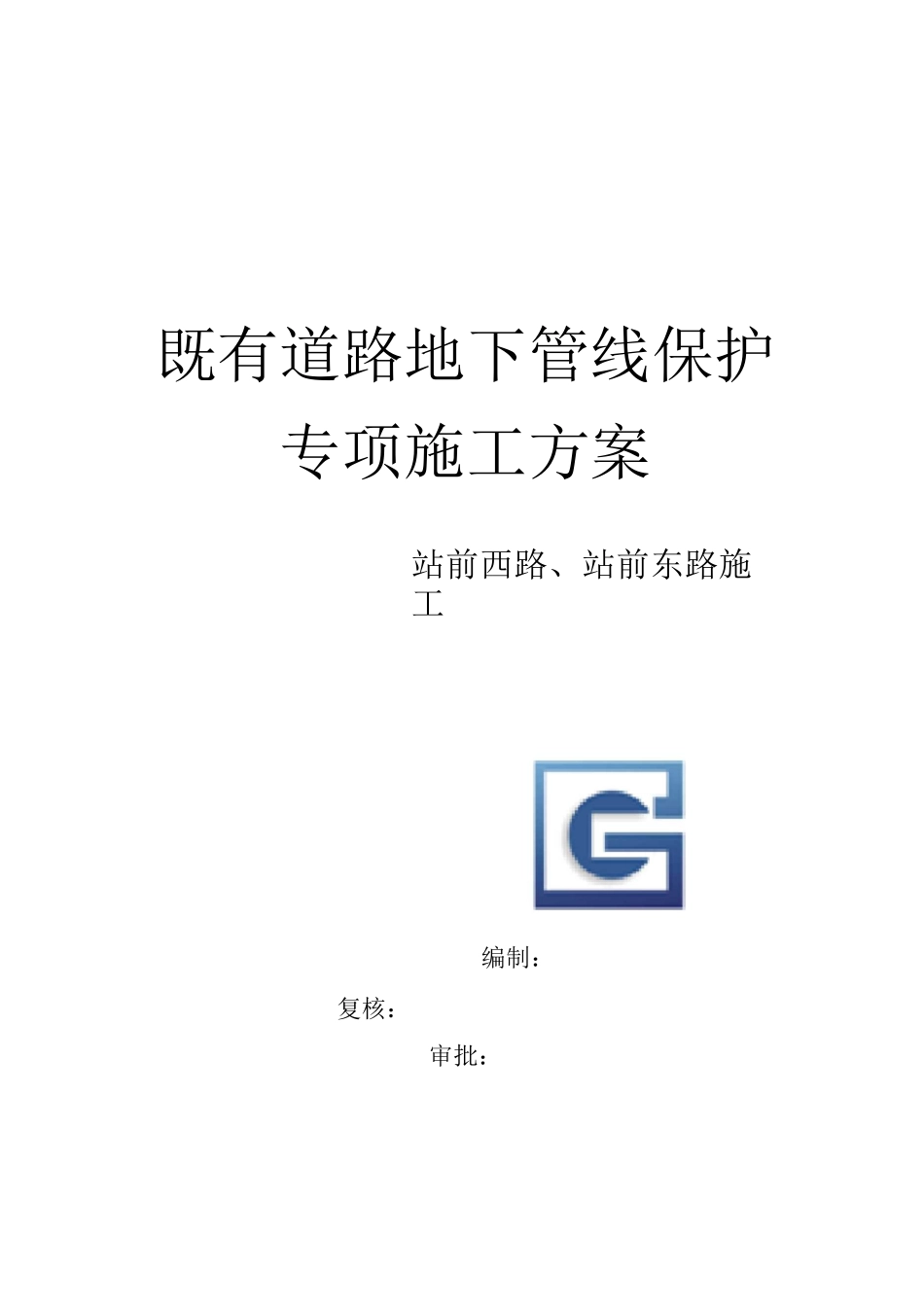

既有道路地下管线保护专项施工方案站前西路、站前东路施工编制：复核：审批：二 O—五年十二月二日一、工程概况站前东路位于成蒲线以东与成蒲线平行，为南北走向。路线南起新邛公路，经现状街、学府路，向北延伸至已设计的君平大道；道路设 计 桩 号 全 长 约 为 1670.602m, 施 工 围 线 桩 号 为 K0+010.001 〜K1+659.096,桩号全长约为 1649.095m；道路红线宽度为 40m；道路等级为城市次干路，设计车速为 40km/h；路面结构采用沥青混凝土路面，面层采用 SMA 改性沥青砼。主要容包括：道路工程、交通工程、给排水工程、电气工程等。站前西路位于成蒲线以西侧与成蒲线平行，为南北走向。路线位南起街、学府路、君平大道，向北延伸至拱辰街；道路设计桩号全长约为 2731.855m,施工围线桩号为：K0+010.654〜K2+685,全长约为2674.346m；道路红线宽度为 40m、50m；道路等级为城市次干路，设计车速为 40km/h；路面结构采用沥青混凝土路面，面层采用 SMA 改性沥青。主要容包括：道路工程、交通工程、给排水工程、电气工程等。站前东路、站前西路先后穿过新邛公路、街、学府路、君平沿线大道、拱辰街等既有路，沿线地下管线众多，但不成系统，管线乱拉乱接情况严重。沿线分布着给水、雨水、污水、天然气、电力、通讯等，分布错综复杂。二、管线保护方案由于各单位提供图纸只是现状大样图，实际情况可能发生了改变施工时只能边挖边看。为使本工程早日竣工和保证施工质量，从完全角度考虑，如有管线，则按本方案进行保护。1、管线保护责任制为了切实做好地下管线保护工作，强化“谁承包，谁负责”的原则，本工程实行地下管线保护责任制，项目经理为本工程的地下管线保护责任人。2、管线保护组织机构组长：隽明光副组长：素刚组员：晓康组员：承3、管线保护的前期调查分析首先在工程施工前，加强对施工区域管线的调查工作，将工作做在前面，防患于未然。（1）从技术上引起重视：技术负责人在制定施工组织设计方案时，应从现状管线保护角度考虑方案的可操作性和安全性，从方案上保证管线无事。（2）从施工过程引起重视：在施工前，首先根据相关单位提供的图纸，摸清现状各管线的管位和走向，对明确的管线按 20m 距离挖探沟，确认其埋深和走向，在管线转角处，须找到转角位置，明确角度变化后管线的走向。并插小木牌，小木牌标明管线名称、走向、埋深等。在用挖掘机进行沟槽开挖时，施工员随时监测，并指挥操作。在整个开挖过程中...
