石灰石粉输送方案说明

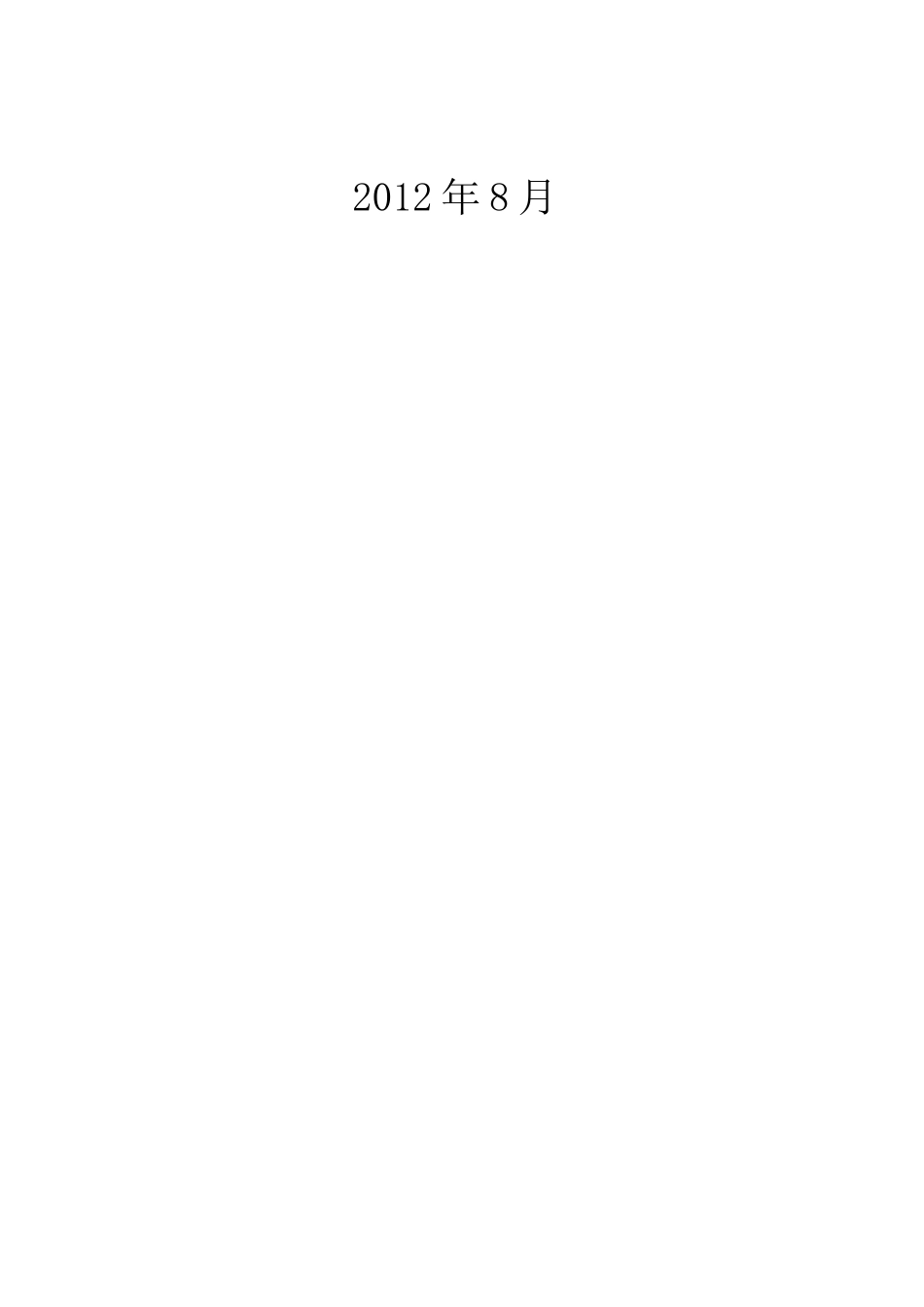

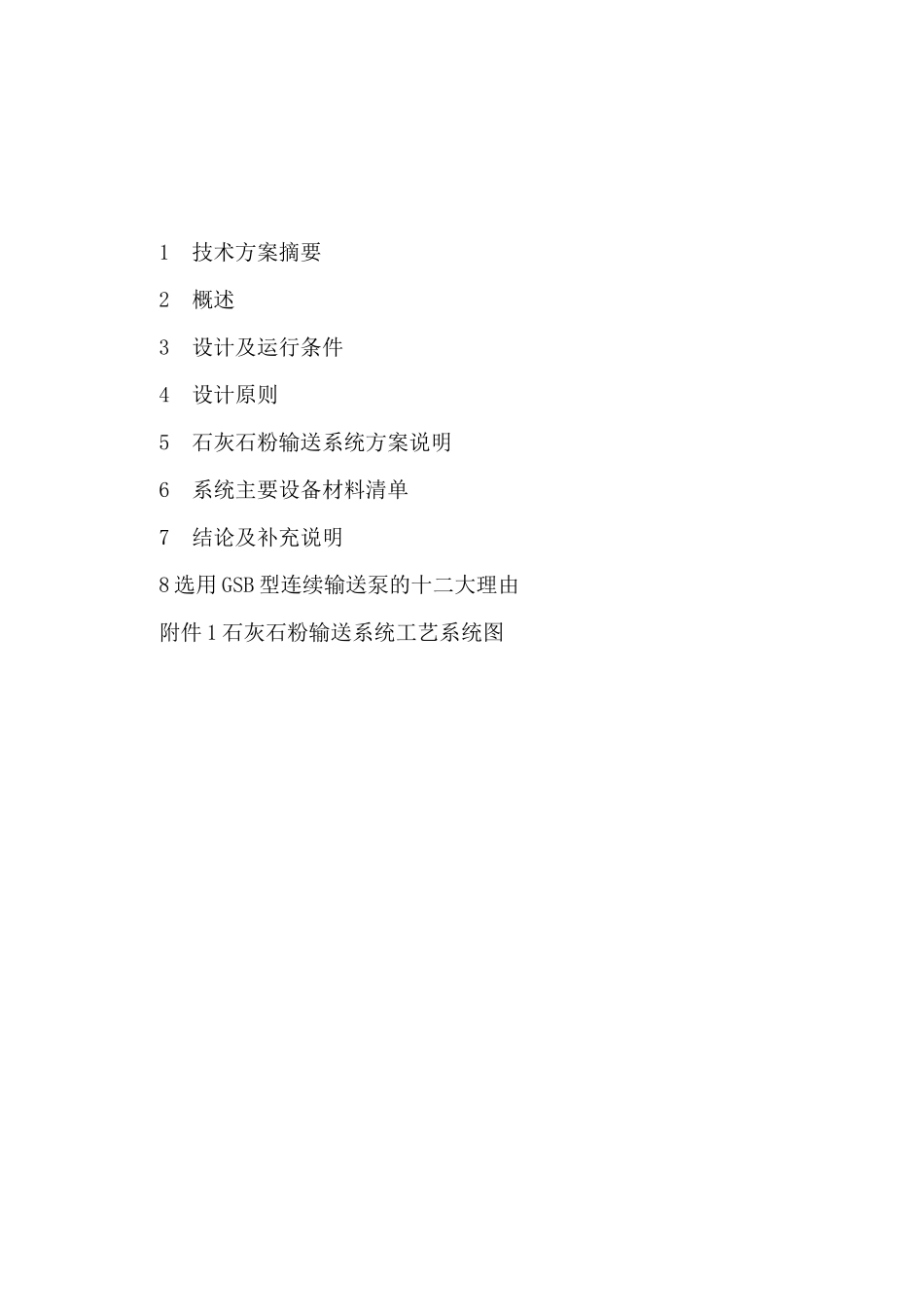

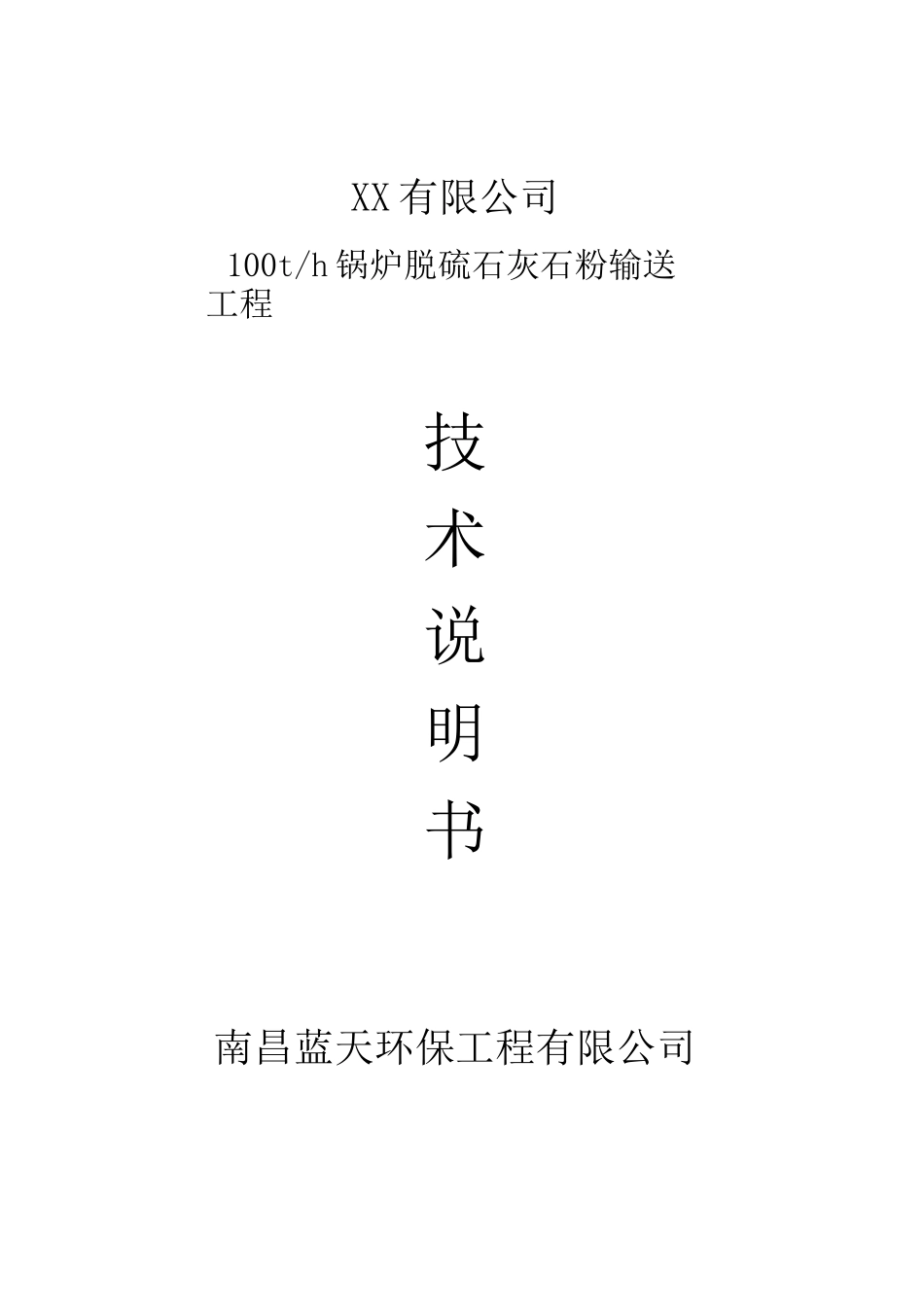

XX 有限公司100t/h 锅炉脱硫石灰石粉输送工程技术说明书南昌蓝天环保工程有限公司2012 年 8 月1技术方案摘要2概述3设计及运行条件4设计原则5石灰石粉输送系统方案说明6系统主要设备材料清单7结论及补充说明8 选用 GSB 型连续输送泵的十二大理由附件 1 石灰石粉输送系统工艺系统图技术方案特点摘要☆本方案系统主要设备一一 GSB 低压连续输送泵，核心技术是其射流器喷嘴型式为环状，使射流器既产生较高真空而又不产生紊流带来能耗损失，这是该设备有别于其它气力输送泵最关键一点。☆连续输送，无频繁启、闭阀门，故障率极少，几乎没有易损件。☆运行平稳，安全可靠，输送泵运行方式不存在堵管现象。☆设备部件少，维护简单方便，检修工作量少。☆投资省，能耗低，运行费用低，系统性价比高。☆连续输送，管内流速较低且恒定，因而磨损小，使用寿命长。☆“傻瓜机”式操作，对操作运行人员技术素质要求不高。☆即使 PLC 控制系统瘫痪，也不影响系统的正常运行，操作仍然简单。所以，本系统的优越性不仅在工程建设时体现其投资少，更在于以后的运行使用过程中不断体现出极低的运行维护费用。随着系统运行时间的推移，本技术方案——低压连续输送输灰系统，其优势更明显。1 概况：1.1 系统名称：脱硫石灰石粉输送系统1.2 工程概述：本方案为 xx 有限公司 100t/h 锅炉所作。本方案的石灰石粉输送系统是电站循环流化床锅炉的附属系统。本系统是将磨制好的石灰石粉（粒径 0.5-1.0mm,粉粒比 40：60,容重为 W1.5t/m3）先输送至石灰石粉库，粉库下设二个卸料口，每个卸灰口的石灰石粉进入下设的一台输送泵,通过管道连续直接向对应锅炉炉膛输送石灰石粉。石灰石粉输送方式采用以 GSB 型号为核心设备的低正压气力连续输送系统。二. 设计及运行条件2.1 设计要求2.1.1 本工程锅炉配备石灰石粉输送系统要求为连续气力输送,每台炉石灰石粉输送系统的出力最大按 3.0t/h,由输送泵变频控制。2.1.2 石灰石粉库下每台炉对应设置一台输送泵,通过一根管道连续向锅炉炉膛输送石灰石粉,锅炉设有 1 个石灰石粉进口。2.1.2 石灰石粉库下气力输送泵出口至锅炉炉膛入口为止的管道几何长度：60m；输送提升高度均为 20m。每条管道度弯头约 8 个（以实际布置为准。2. 1.3 石灰石粉库一座，容积为 200m 全钢结构。（以上容积为 2 台 100t/h 锅炉使用，预留 1 台 100t/h 锅炉的量）2.2系统相关设备2.2.1 锅炉配置：100t/h。2.2.2...
