建筑图纸的内容

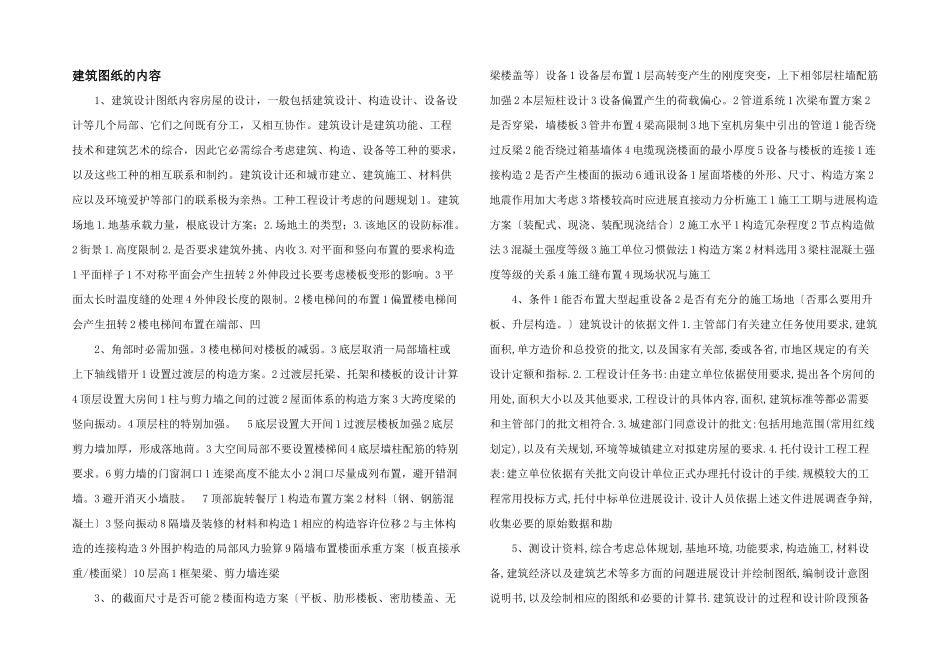

建筑图纸的内容 1、建筑设计图纸内容房屋的设计，一般包括建筑设计、构造设计、设备设计等几个局部、它们之间既有分工，又相互协作。建筑设计是建筑功能、工程技术和建筑艺术的综合，因此它必需综合考虑建筑、构造、设备等工种的要求，以及这些工种的相互联系和制约。建筑设计还和城市建立、建筑施工、材料供应以及环境爱护等部门的联系极为亲热。工种工程设计考虑的问题规划 1。建筑场地 1.地基承载力量，根底设计方案；2.场地土的类型；3.该地区的设防标准。2 街景 1.高度限制 2.是否要求建筑外挑、内收 3.对平面和竖向布置的要求构造1 平面样子 1 不对称平面会产生扭转 2 外伸段过长要考虑楼板变形的影响。3 平面太长时温度缝的处理 4 外伸段长度的限制。2 楼电梯间的布置 1 偏置楼电梯间会产生扭转 2 楼电梯间布置在端部、凹 2、角部时必需加强。3 楼电梯间对楼板的减弱。3 底层取消一局部墙柱或上下轴线错开 1 设置过渡层的构造方案。2 过渡层托梁、托架和楼板的设计计算4 顶层设置大房间 1 柱与剪力墙之间的过渡 2 屋面体系的构造方案 3 大跨度梁的竖向振动。4 顶层柱的特别加强。 5 底层设置大开间 1 过渡层楼板加强 2 底层剪力墙加厚，形成落地茼。3 大空间局部不要设置楼梯间 4 底层墙柱配筋的特别要求。6 剪力墙的门窗洞口 1 连梁高度不能太小 2 洞口尽量成列布置，避开错洞墙。3 避开消灭小墙肢。 7 顶部旋转餐厅 1 构造布置方案 2 材料〔钢、钢筋混凝土〕3 竖向振动 8 隔墙及装修的材料和构造 1 相应的构造容许位移 2 与主体构造的连接构造 3 外围护构造的局部风力验算 9 隔墙布置楼面承重方案〔板直接承重/楼面梁〕10 层高 1 框架梁、剪力墙连梁 3、的截面尺寸是否可能 2 楼面构造方案〔平板、肋形楼板、密肋楼盖、无梁楼盖等〕设备 1 设备层布置 1 层高转变产生的刚度突变，上下相邻层柱墙配筋加强 2 本层短柱设计 3 设备偏置产生的荷载偏心。2 管道系统 1 次梁布置方案 2是否穿梁，墙楼板 3 管井布置 4 梁高限制 3 地下室机房集中引出的管道 1 能否绕过反梁 2 能否绕过箱基墙体 4 电缆现浇楼面的最小厚度 5 设备与楼板的连接 1 连接构造 2 是否产生楼面的振动 6 通讯设备 1 屋面塔楼的外形、尺寸、构造方案 2地震作用加大考虑 3 塔楼较高时应进展直接动力分析施工 1 施工工期与进展构造方案〔装配式、现浇、装配...
