微机实验报告

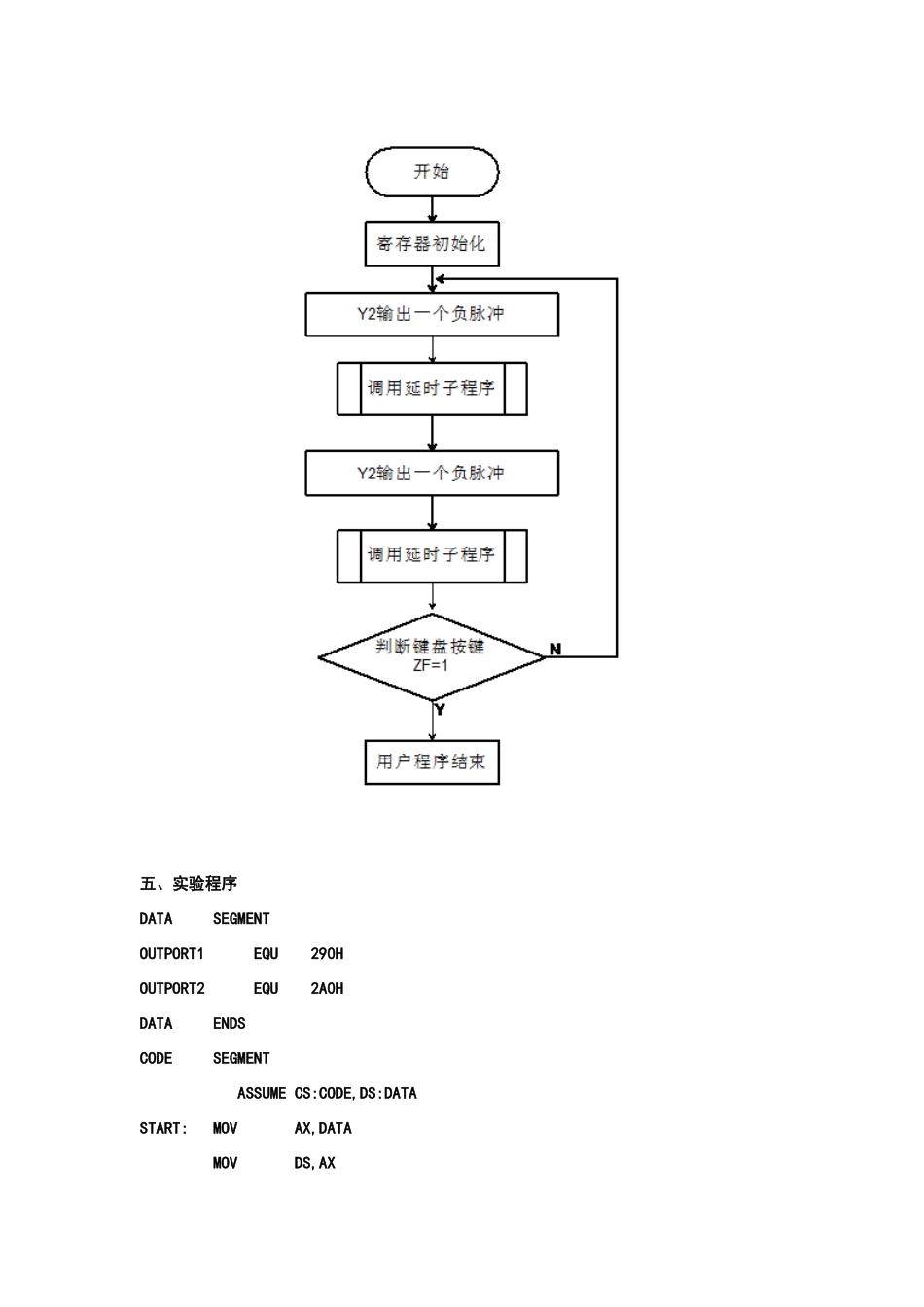

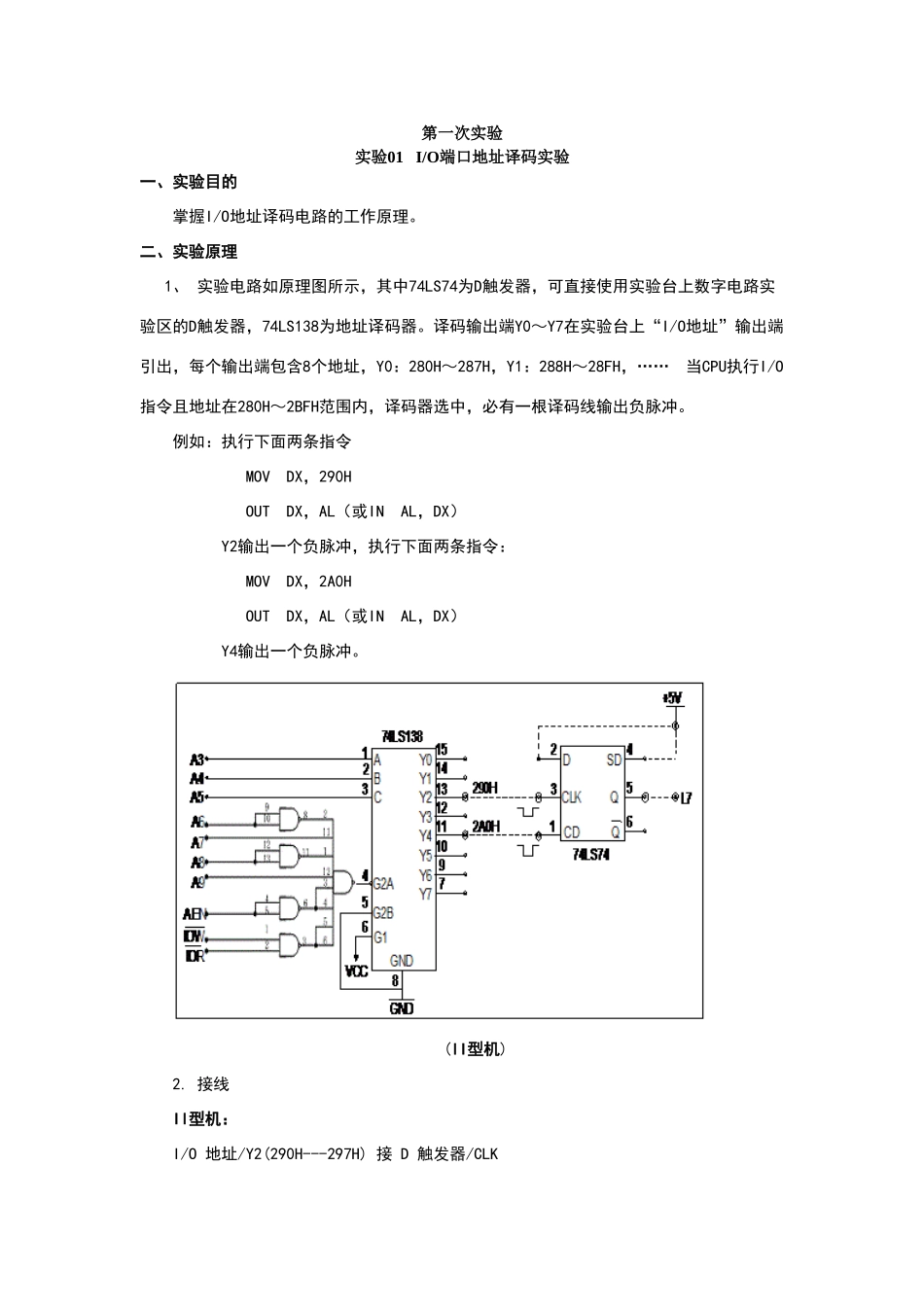

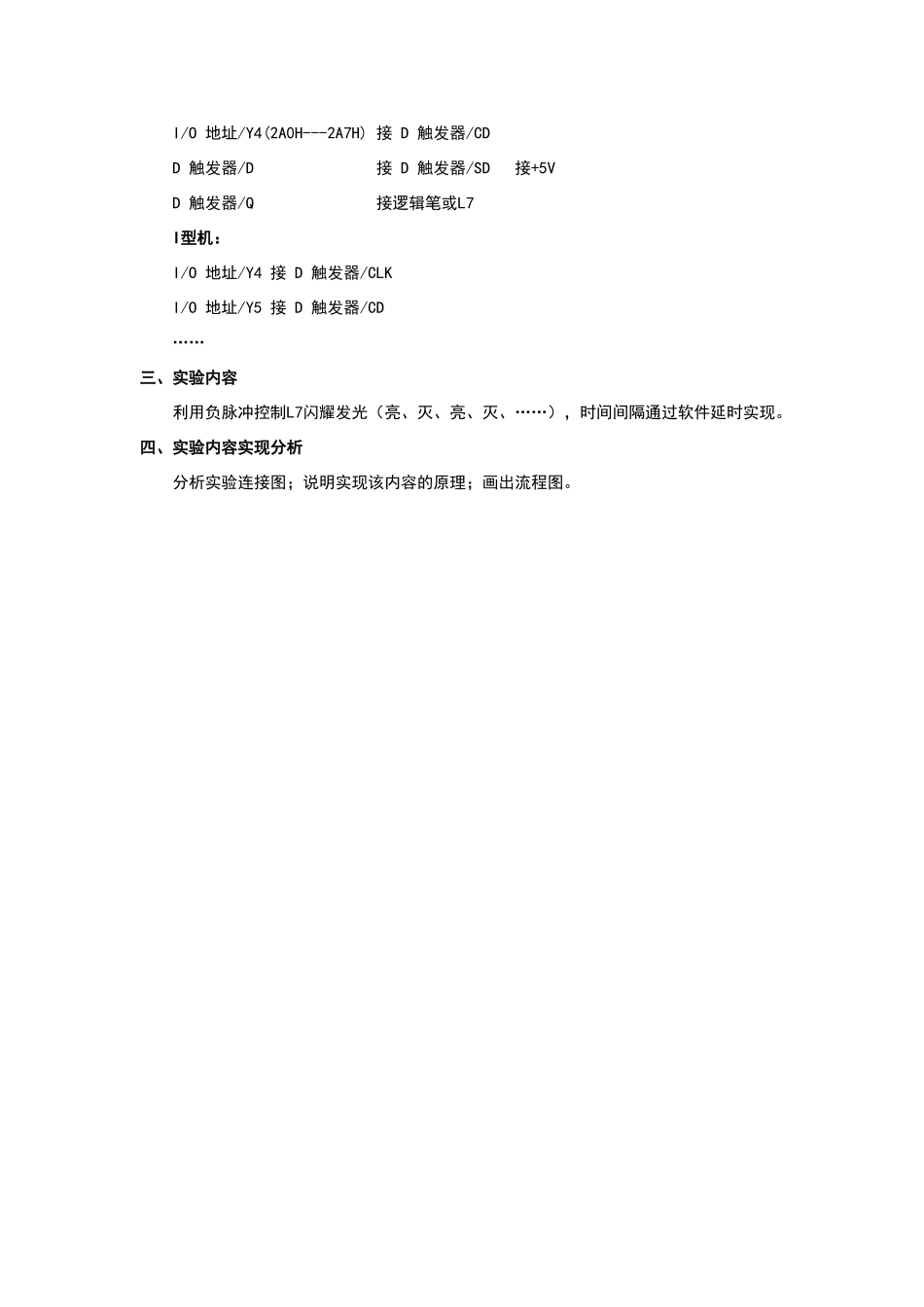

第一次实验实验01 I/O端口地址译码实验一、实验目的 掌握I/O地址译码电路的工作原理。二、实验原理 1、 实验电路如原理图所示，其中74LS74为D触发器，可直接使用实验台上数字电路实验区的D触发器，74LS138为地址译码器。译码输出端Y0～Y7在实验台上“I/O地址”输出端引出，每个输出端包含8个地址，Y0：280H～287H，Y1：288H～28FH，…… 当CPU执行I/O指令且地址在280H～2BFH范围内，译码器选中，必有一根译码线输出负脉冲。 例如：执行下面两条指令 MOV DX，290H OUT DX，AL（或IN AL，DX） Y2输出一个负脉冲，执行下面两条指令： MOV DX，2A0H OUT DX，AL（或IN AL，DX） Y4输出一个负脉冲。(II型机) 2. 接线 II型机： I/O 地址/Y2(290H---297H) 接 D 触发器/CLK I/O 地址/Y4(2A0H---2A7H) 接 D 触发器/CD D 触发器/D 接 D 触发器/SD 接+5V D 触发器/Q 接逻辑笔或L7 I型机： I/O 地址/Y4 接 D 触发器/CLK I/O 地址/Y5 接 D 触发器/CD ……三、实验内容 利用负脉冲控制L7闪耀发光（亮、灭、亮、灭、……），时间间隔通过软件延时实现。四、实验内容实现分析分析实验连接图；说明实现该内容的原理；画出流程图。五、实验程序DATA SEGMENTOUTPORT1 EQU 290HOUTPORT2 EQU 2A0HDATA ENDSCODE SEGMENT ASSUME CS:CODE,DS:DATASTART: MOV AX,DATA MOV DS,AXCNG: MOV DX,OUTPORT1 OUT DX,AL CALL DELAY ;调延时子程序 MOV DX,OUTPORT2 OUT DX,AL CALL DELAY ;调延时子程序 MOV AH,1 INT 16H JE CNG MOV AX,4C00H INT 21HDELAY PROC NEAR ;延时子程序 MOV BX,200LLL: MOV CX,0LL: LOOP LL DEC BX JNE LLL RETDELAY ENDPCODE ENDS END START六、实验结果与分析 试验中正确连线后，在软件中写好程序，当编译成功后运行。这是会看到小灯闪耀，且闪耀时间由延时程序决定，当按下键盘时结束。七、实验总结 通过本次实验，基本掌握I/O地址译码电路的工作原理。会写延时程序。在实验中达到了预期灯泡一亮一灭的效果。自己可以控制灯泡亮灭的速度。实验02-1 简单并行接口输入输出一、实验目的 掌握简单并行接口的工作原理及使用方法。二、实验原理1、简单并行输入接口电路如图连接。74LS244为八缓冲器，8个数据输入端分别接逻辑电平开关输出K0～K7，8个数据输出端分别接数据总线D0～D7。2、简单并行输出接口电路如图连接。(74LS273插通用插座，7...
