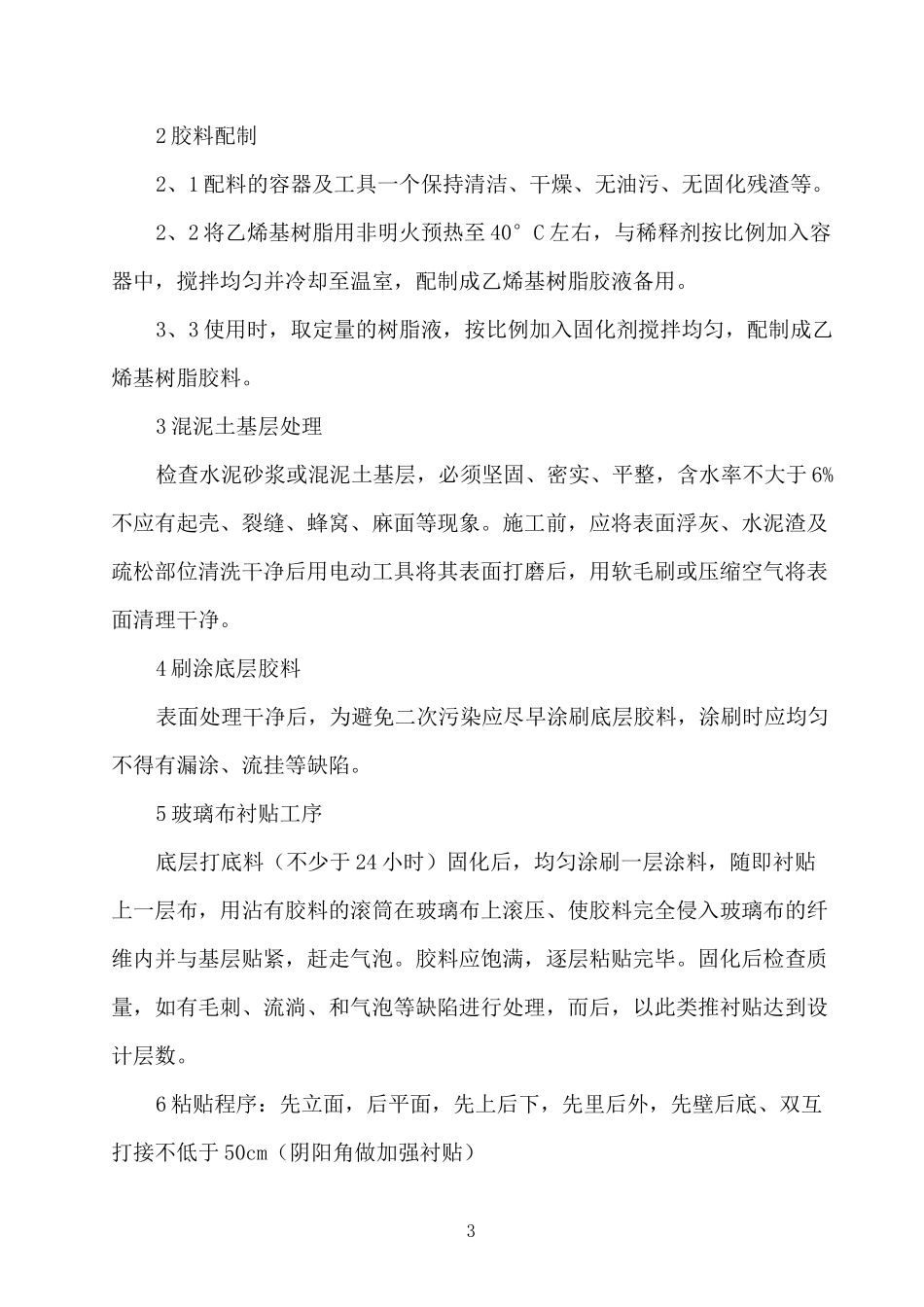

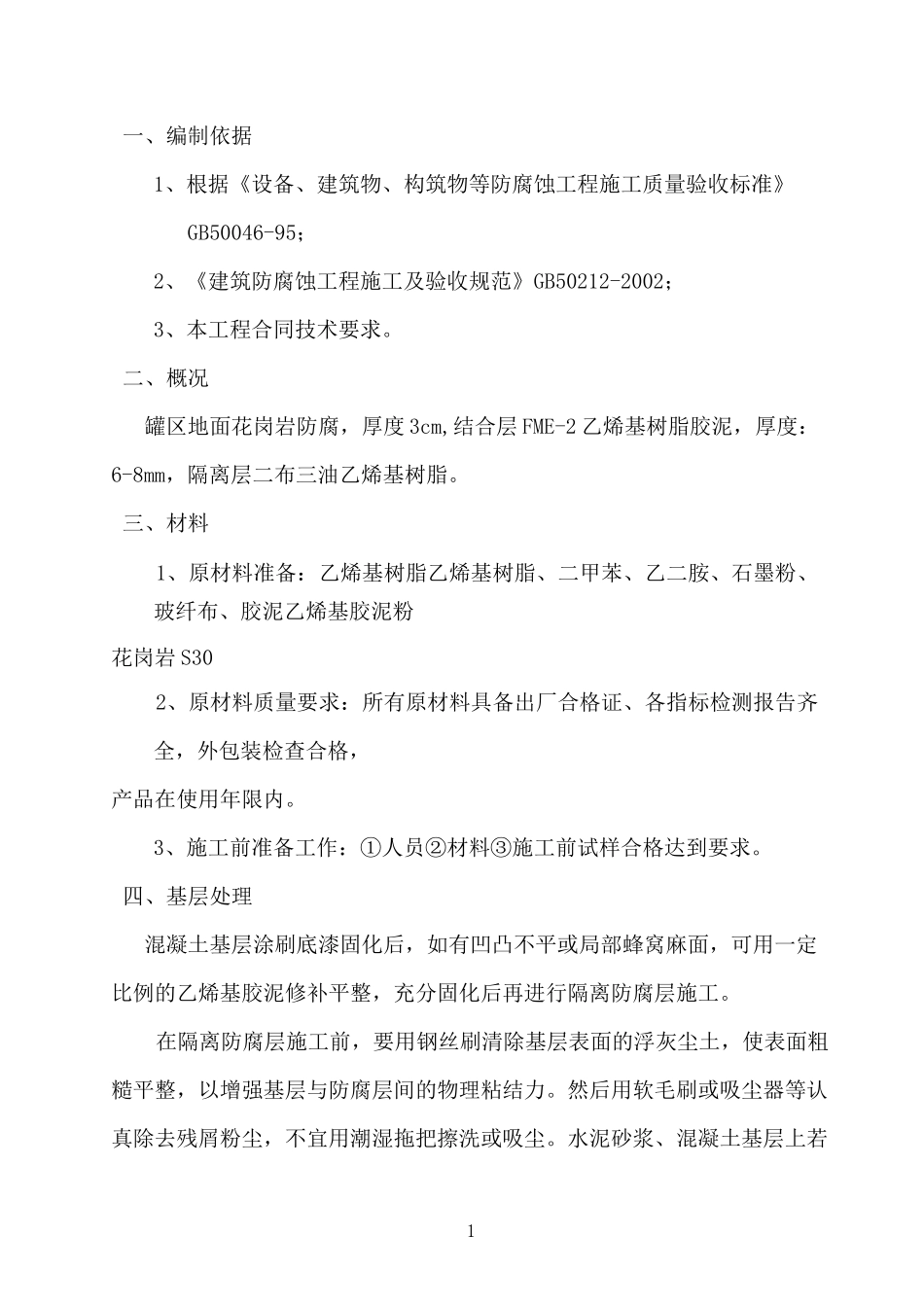

1一、编制依据1、根据《设备、建筑物、构筑物等防腐蚀工程施工质量验收标准》GB50046-95；2、《建筑防腐蚀工程施工及验收规范》GB50212-2002；3、本工程合同技术要求。二、概况罐区地面花岗岩防腐，厚度 3cm,结合层 FME-2 乙烯基树脂胶泥，厚度：6-8mm，隔离层二布三油乙烯基树脂。三、材料1、原材料准备：乙烯基树脂乙烯基树脂、二甲苯、乙二胺、石墨粉、玻纤布、胶泥乙烯基胶泥粉花岗岩 S302、原材料质量要求：所有原材料具备出厂合格证、各指标检测报告齐全，外包装检查合格，产品在使用年限内。3、施工前准备工作：①人员②材料③施工前试样合格达到要求。四、基层处理混凝土基层涂刷底漆固化后，如有凹凸不平或局部蜂窝麻面，可用一定比例的乙烯基胶泥修补平整，充分固化后再进行隔离防腐层施工。在隔离防腐层施工前，要用钢丝刷清除基层表面的浮灰尘土，使表面粗糙平整，以增强基层与防腐层间的物理粘结力。然后用软毛刷或吸尘器等认真除去残屑粉尘，不宜用潮湿拖把擦洗或吸尘。水泥砂浆、混凝土基层上若2有油污，需局部用蘸有丙酮或乙醇的纱布团擦洗干净。五、材料配制砂浆、胶泥的配制要将树脂、稀释剂、填料、固化剂按比例一次加够，搅拌均匀后使用，不间断配制，每次均应清理搅拌机械。配制前应采用适当的容器将各种原料称量好，搅拌好而未使用的粘结料，不得加入任何物料，并需在初凝前用完，具体配制比例如下：1 乙烯基树脂胶泥、砂浆和混凝土的施工配比：选用乙烯基树脂均为“糠醇糠醛”型乙烯基树脂材料名称YJ 乙烯基树脂YJ 胶泥粉石英粉石英石胶泥100350-400一—稀胶泥100250-300一—砂浆100250200-.350—混凝土胶料100250一—树脂混凝土100250100-150400-4402 乙烯基树脂胶泥的配制：糠醇糠醛胶泥，按规定比例称取树脂加入胶泥料，搅拌均匀，拌好的胶泥应在 45min 内用完。3 乙烯基树脂胶泥常用的固化剂：糠醇糠醛树脂的固化剂已混入粉料内。六、防腐隔离层玻璃钢施工工序1、原材料准备：原材料入库前应检查品种、规格及产品合格证书、质检合格报告，原材料应存放于通风干燥的库房内避免发生返潮霉变。32 胶料配制2、1 配料的容器及工具一个保持清洁、干燥、无油污、无固化残渣等。2、2 将乙烯基树脂用非明火预热至 40°C 左右，与稀释剂按比例加入容器中，搅拌均匀并冷却至温室，配制成乙烯基树脂胶液备用。3、3 使用时，取定量的树脂液，按比例加入固化剂搅拌均匀，配制成乙烯基树脂胶料。3 混泥土基层处理检...
