金相检验-焊接接头的金相检验实验指导书

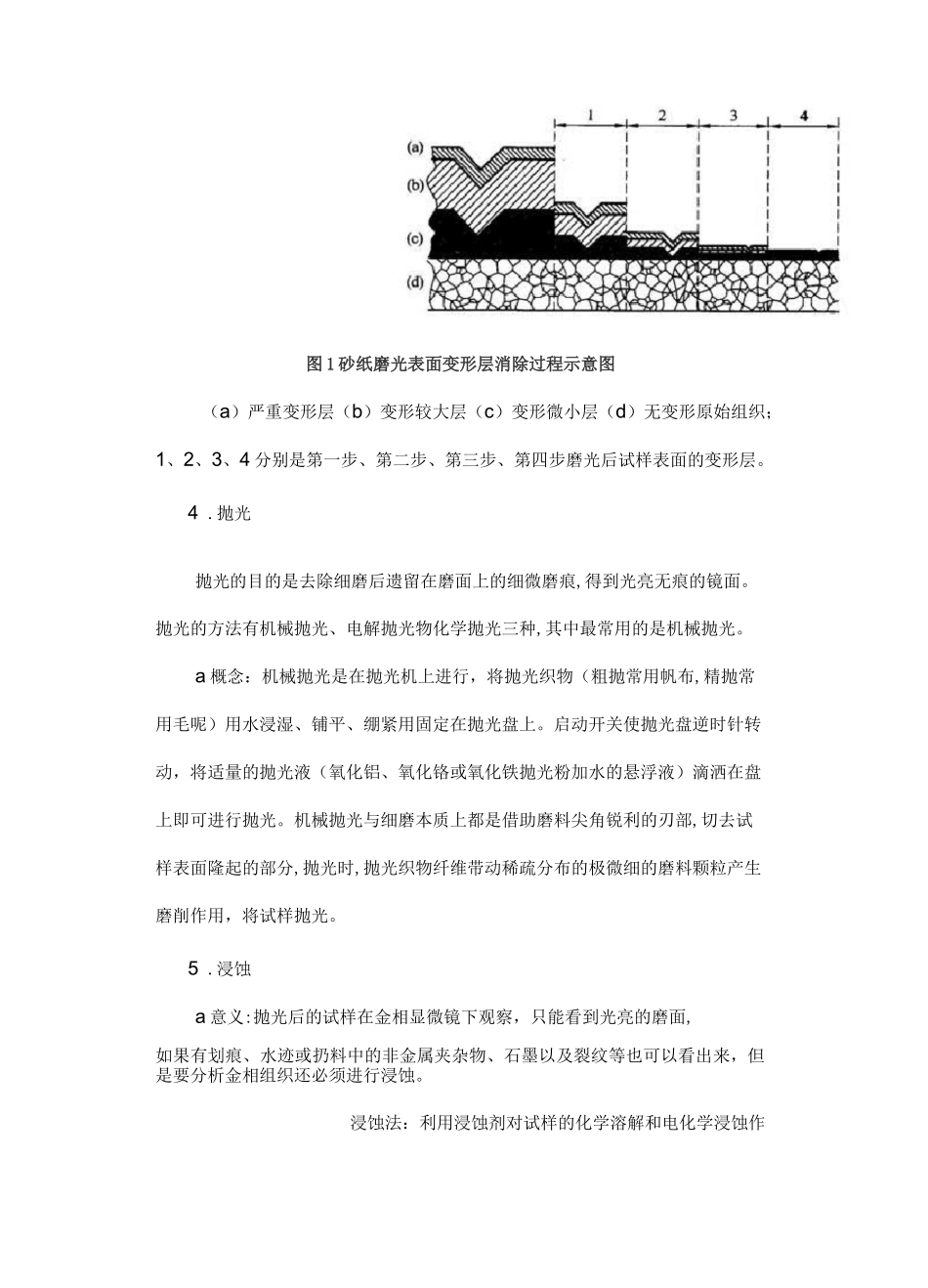

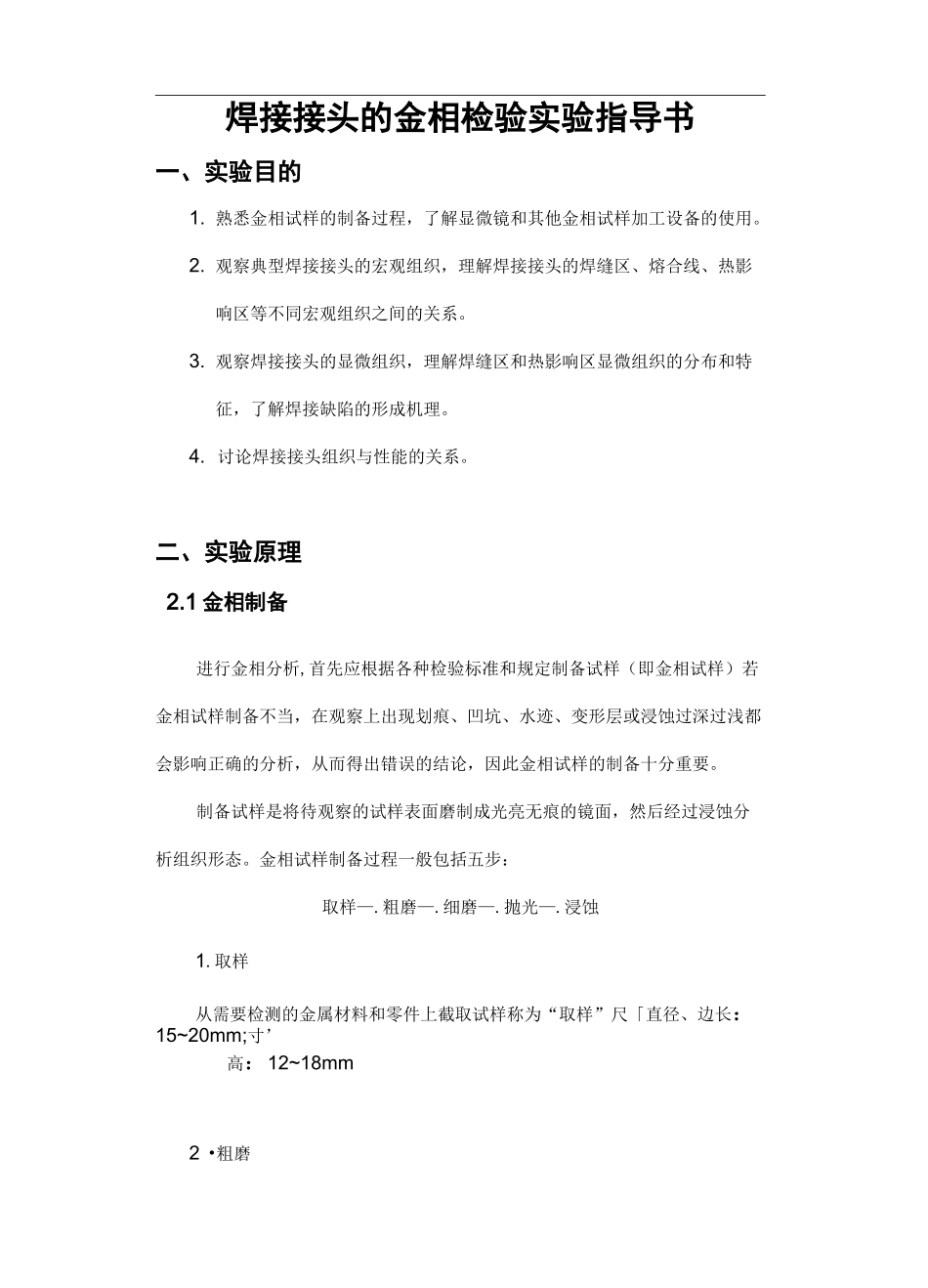

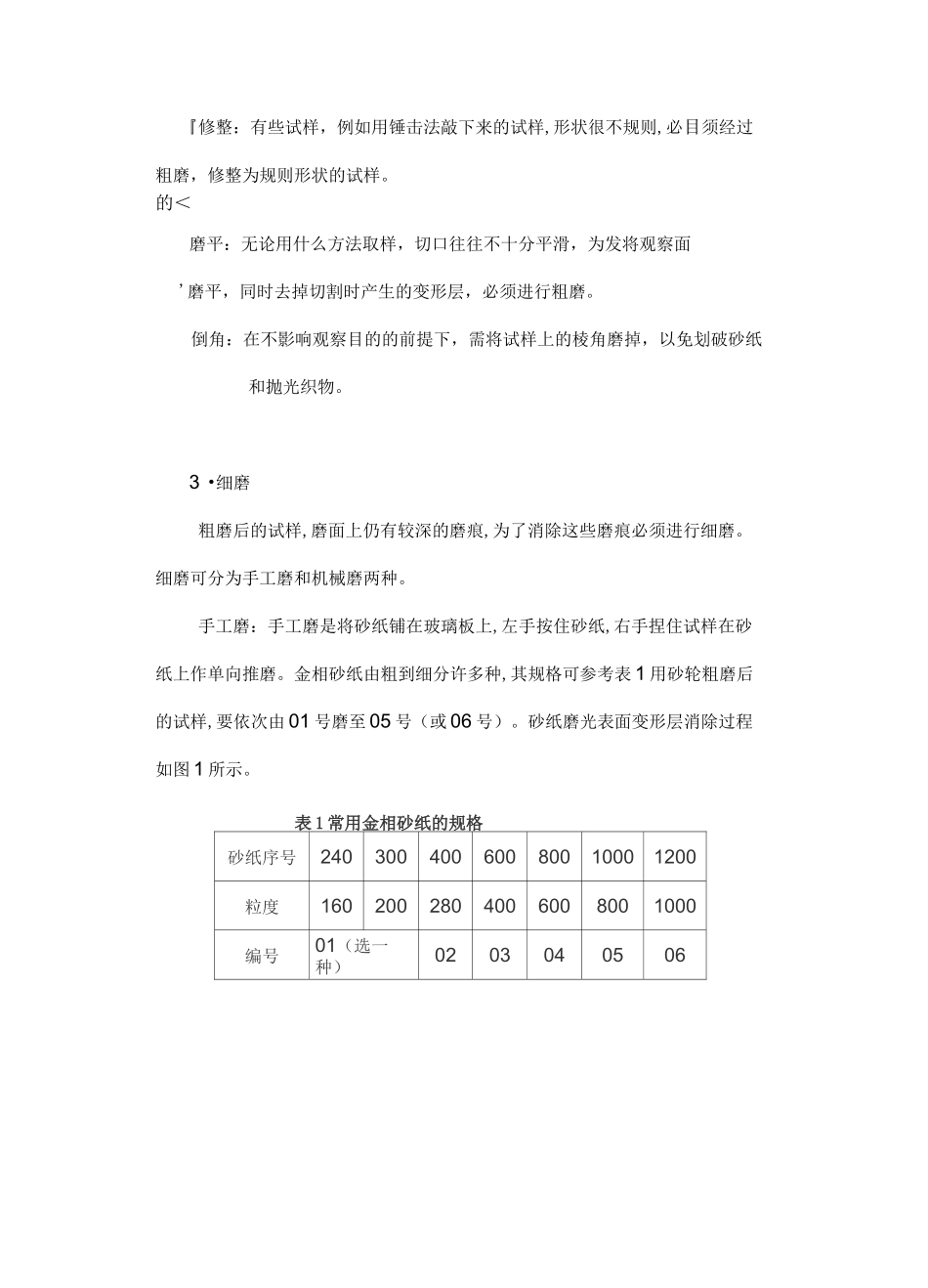

焊接接头的金相检验实验指导书一、实验目的1. 熟悉金相试样的制备过程，了解显微镜和其他金相试样加工设备的使用。2. 观察典型焊接接头的宏观组织，理解焊接接头的焊缝区、熔合线、热影响区等不同宏观组织之间的关系。3. 观察焊接接头的显微组织，理解焊缝区和热影响区显微组织的分布和特征，了解焊接缺陷的形成机理。4. 讨论焊接接头组织与性能的关系。二、实验原理2.1 金相制备进行金相分析,首先应根据各种检验标准和规定制备试样（即金相试样）若金相试样制备不当，在观察上出现划痕、凹坑、水迹、变形层或浸蚀过深过浅都会影响正确的分析，从而得出错误的结论，因此金相试样的制备十分重要。制备试样是将待观察的试样表面磨制成光亮无痕的镜面，然后经过浸蚀分析组织形态。金相试样制备过程一般包括五步：取样—.粗磨—.细磨—.抛光—.浸蚀1.取样从需要检测的金属材料和零件上截取试样称为“取样”尺「直径、边长：15~20mm;寸’高：12~18mm2 •粗磨『修整：有些试样，例如用锤击法敲下来的试样,形状很不规则,必目须经过粗磨，修整为规则形状的试样。的＜磨平：无论用什么方法取样，切口往往不十分平滑，为发将观察面'磨平，同时去掉切割时产生的变形层，必须进行粗磨。倒角：在不影响观察目的的前提下，需将试样上的棱角磨掉，以免划破砂纸和抛光织物。3 •细磨粗磨后的试样,磨面上仍有较深的磨痕,为了消除这些磨痕必须进行细磨。细磨可分为手工磨和机械磨两种。手工磨：手工磨是将砂纸铺在玻璃板上,左手按住砂纸,右手捏住试样在砂纸上作单向推磨。金相砂纸由粗到细分许多种,其规格可参考表 1 用砂轮粗磨后的试样,要依次由 01 号磨至 05 号（或 06 号）。砂纸磨光表面变形层消除过程如图 1 所示。表 1 常用金相砂纸的规格砂纸序号24030040060080010001200粒度1602002804006008001000编号01（选一种）0203040506图 1 砂纸磨光表面变形层消除过程示意图（a）严重变形层（b）变形较大层（c）变形微小层（d）无变形原始组织；1、2、3、4 分别是第一步、第二步、第三步、第四步磨光后试样表面的变形层。4 .抛光抛光的目的是去除细磨后遗留在磨面上的细微磨痕,得到光亮无痕的镜面。抛光的方法有机械抛光、电解抛光物化学抛光三种,其中最常用的是机械抛光。a 概念：机械抛光是在抛光机上进行，将抛光织物（粗抛常用帆布,精抛常用毛呢）用水浸湿、铺平、绷紧用固定在抛光盘上。启动开关使抛光盘逆时针转动，将适量的抛光液（氧...
