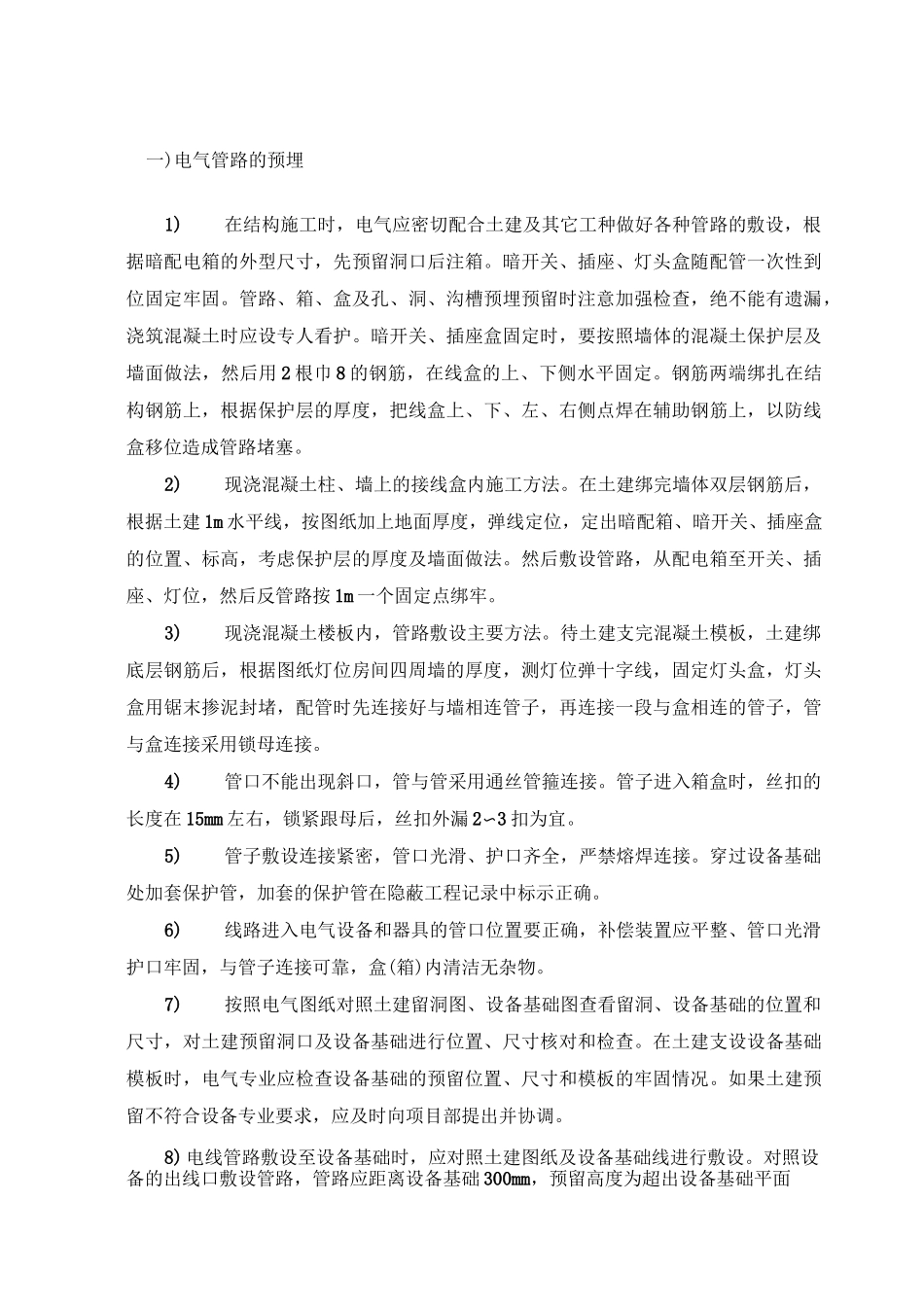

一)电气管路的预埋1)在结构施工时，电气应密切配合土建及其它工种做好各种管路的敷设，根据暗配电箱的外型尺寸，先预留洞口后注箱。暗开关、插座、灯头盒随配管一次性到位固定牢固。管路、箱、盒及孔、洞、沟槽预埋预留时注意加强检查，绝不能有遗漏，浇筑混凝土时应设专人看护。暗开关、插座盒固定时，要按照墙体的混凝土保护层及墙面做法，然后用 2 根巾 8 的钢筋，在线盒的上、下侧水平固定。钢筋两端绑扎在结构钢筋上，根据保护层的厚度，把线盒上、下、左、右侧点焊在辅助钢筋上，以防线盒移位造成管路堵塞。2)现浇混凝土柱、墙上的接线盒内施工方法。在土建绑完墙体双层钢筋后，根据土建 1m 水平线，按图纸加上地面厚度，弹线定位，定出暗配箱、暗开关、插座盒的位置、标高，考虑保护层的厚度及墙面做法。然后敷设管路，从配电箱至开关、插座、灯位，然后反管路按 1m 一个固定点绑牢。3)现浇混凝土楼板内，管路敷设主要方法。待土建支完混凝土模板，土建绑底层钢筋后，根据图纸灯位房间四周墙的厚度，测灯位弹十字线，固定灯头盒，灯头盒用锯末掺泥封堵，配管时先连接好与墙相连管子，再连接一段与盒相连的管子，管与盒连接采用锁母连接。4)管口不能出现斜口，管与管采用通丝管箍连接。管子进入箱盒时，丝扣的长度在 15mm 左右，锁紧跟母后，丝扣外漏 2〜3 扣为宜。5)管子敷设连接紧密，管口光滑、护口齐全，严禁熔焊连接。穿过设备基础处加套保护管，加套的保护管在隐蔽工程记录中标示正确。6)线路进入电气设备和器具的管口位置要正确，补偿装置应平整、管口光滑护口牢固，与管子连接可靠，盒(箱)内清洁无杂物。7)按照电气图纸对照土建留洞图、设备基础图查看留洞、设备基础的位置和尺寸，对土建预留洞口及设备基础进行位置、尺寸核对和检查。在土建支设设备基础模板时，电气专业应检查设备基础的预留位置、尺寸和模板的牢固情况。如果土建预留不符合设备专业要求，应及时向项目部提出并协调。8) 电线管路敷设至设备基础时，应对照土建图纸及设备基础线进行敷设。对照设备的出线口敷设管路，管路应距离设备基础 300mm，预留高度为超出设备基础平面500mm。为防水弯头预留管口套丝，并对管口采取有效的封堵措施。1、JDG 管路敷设1）JDG 管路敷设时，有下列情况时，中间应增拉线盒或接线盒：⑴ 管路长度每超过 30m,无弯曲；⑵ 管路长度每超过 20m,有 1 个弯曲；⑶ 管路长度每超过 15m，有 2 个弯曲；⑷ 管路长度每...
