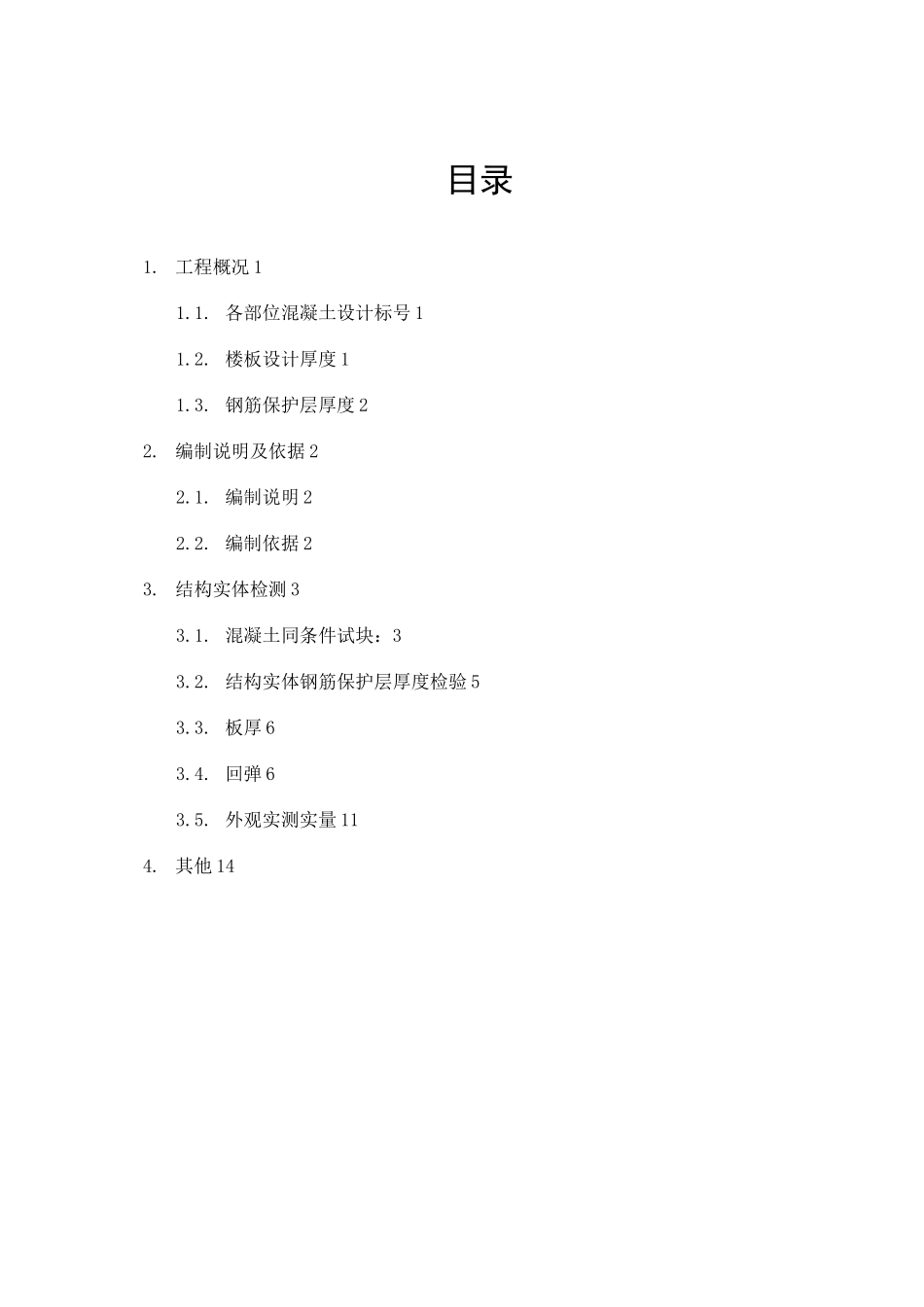

混凝土结构实体检测方案模版_第2页
2/16

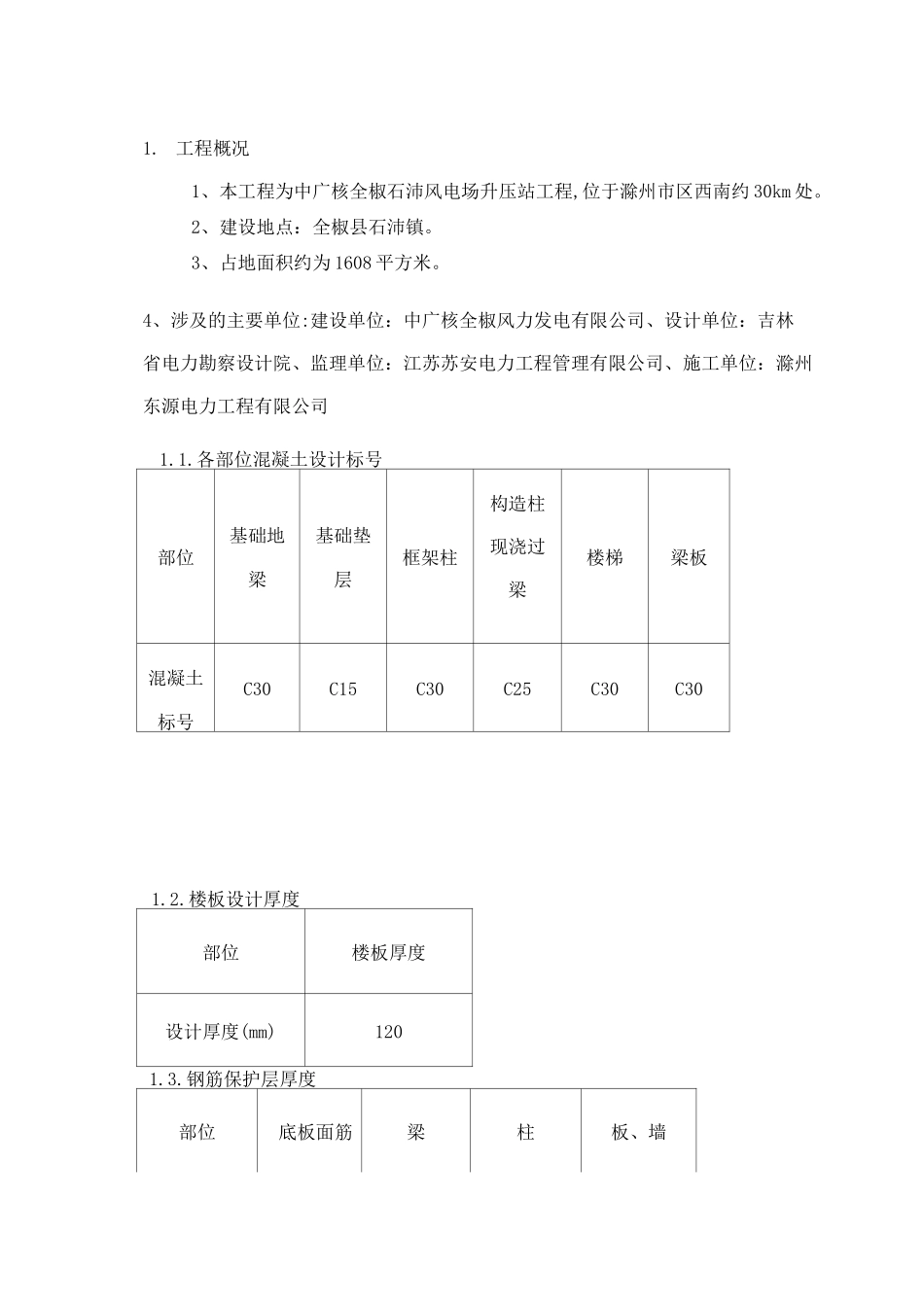

混凝土结构实体检测方案模版_第3页
3/16
中广核全椒石沛 49.5MW 风电场升压站工程结构实体检测方案编制:审核:审批:滁州东源电力工程有限公司2016 年 4 月目录1. 工程概况 11.1. 各部位混凝土设计标号 11.2. 楼板设计厚度 11.3. 钢筋保护层厚度 22. 编制说明及依据 22.1. 编制说明 22.2. 编制依据 23. 结构实体检测 33.1. 混凝土同条件试块:33.2. 结构实体钢筋保护层厚度检验 53.3. 板厚 63.4. 回弹 63.5. 外观实测实量 114. 其他 141. 工程概况1、本工程为中广核全椒石沛风电场升压站工程,位于滁州市区西南约 30km 处。2、建设地点:全椒县石沛镇。3、占地面积约为 1608 平方米。4、涉及的主要单位:建设单位:中广核全椒风力发电有限公司、设计单位:吉林省电力勘察设计院、监理单位:江苏苏安电力工程管理有限公司、施工单位:滁州东源电力工程有限公司1.1.各部位混凝土设计标号部位基础地梁基础垫层框架柱构造柱现浇过梁楼梯梁板混凝土标号C30C15C30C25C30C301.2.楼板设计厚度部位楼板厚度设计厚度(mm)1201.3.钢筋保护层厚度部位底板面筋梁柱板、墙保护层厚度(mm)2520、25、3520、25、3515、20、252. 编制说明及依据2.1.编制说明>“百年大计,质量第一”为确保工程质量,须在施工过程中做好结构实体检测工作,特编写此此方案。2.2.编制依据编制依据主要有但不限于以下合同、规范及标准等:>中广核全椒石沛 49.5MW 风电场升压站工程承包合同、及施工用图纸等;>【建筑工程施工质量验收统一标准】(GB5020300-2001)>【混凝土结构工程质量验收规范】(GB50204-2002)>【工程测量规范】(GB50026-93)>【混凝土强度检验评分标准】(GBJ107)>【回弹法检测混凝土抗压强度技术规程】(JGJ/T23-2001)>【混凝土质量控制标准】(GB50164)>【东莞市虎门富民服装展示中心施工组织设计】;>【建筑施工手册】第四版;>工程建设标准强制性条文、及其他有关法律、法规、规章、管理文件。3. 结构实体检测>对涉及混凝土结构安全的重要部位应进行结构实体检测。结构实体检测应在监理工程师(建设单位项目专业负责人)见证下,由施工项目经理技术总工组织实施,承担结构实体检验的实验室应具有相应的资质。>结构实体检验的内容应包括:混凝土强度:同条件试块强度、回弹强度;混凝土楼板厚度;钢筋保护层厚度;结构实测实量。>当未能取得同条件养护试件强度、同条件养护试件被判为不合格或钢筋保护层厚度不满足要求时,应委托具有相应资质等级的检测机构...
