截流井分部工程施工工法VIP专享

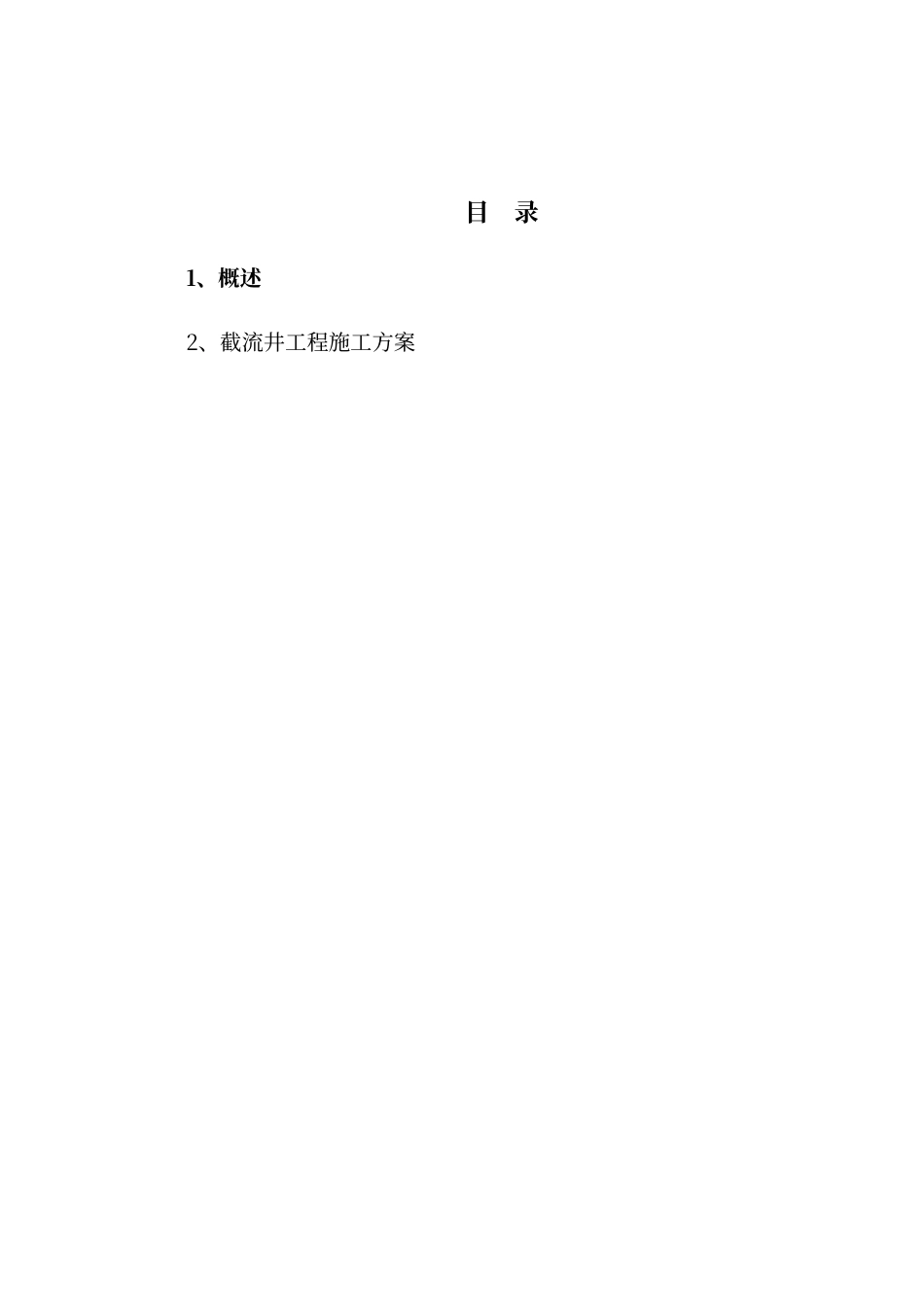

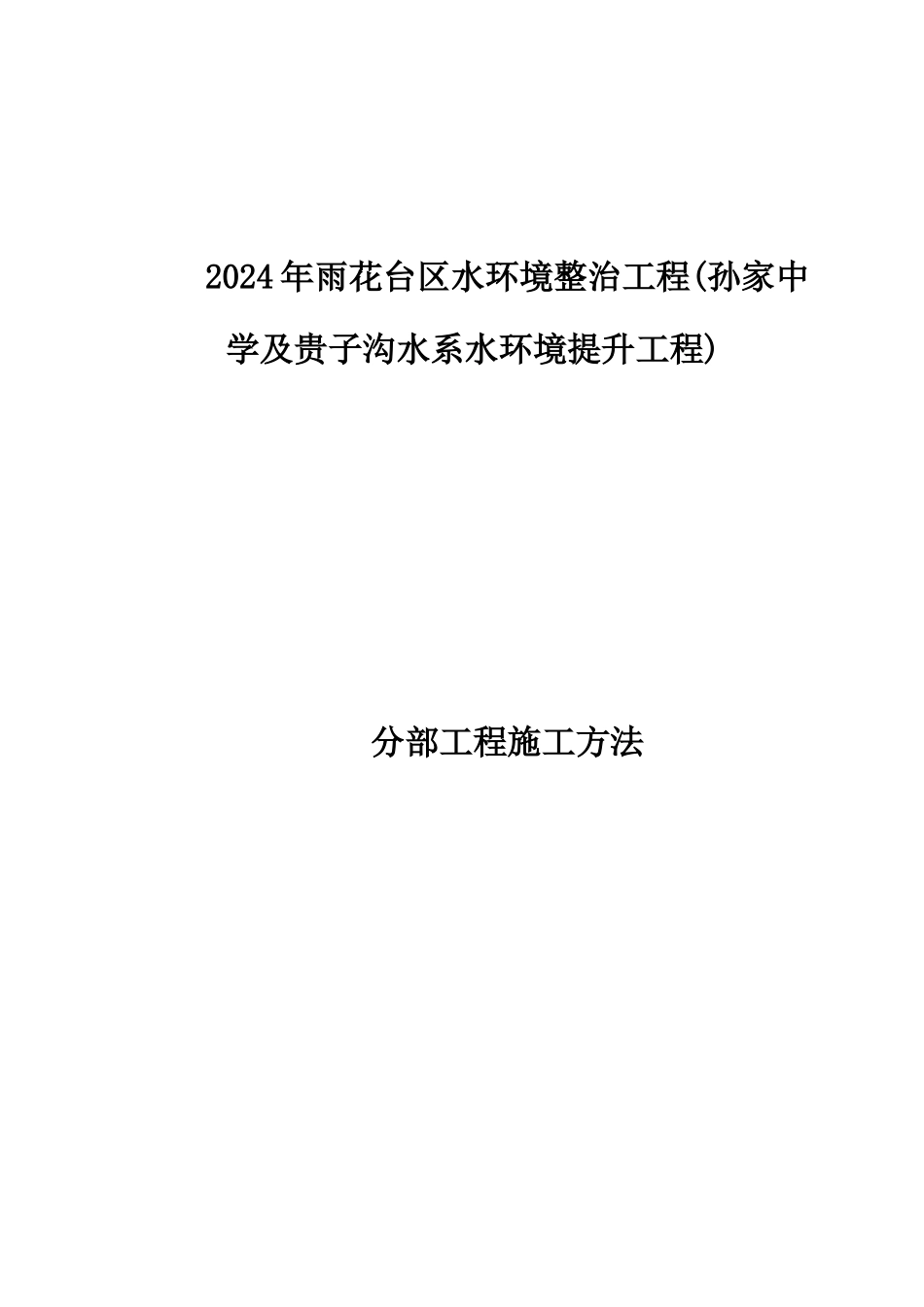

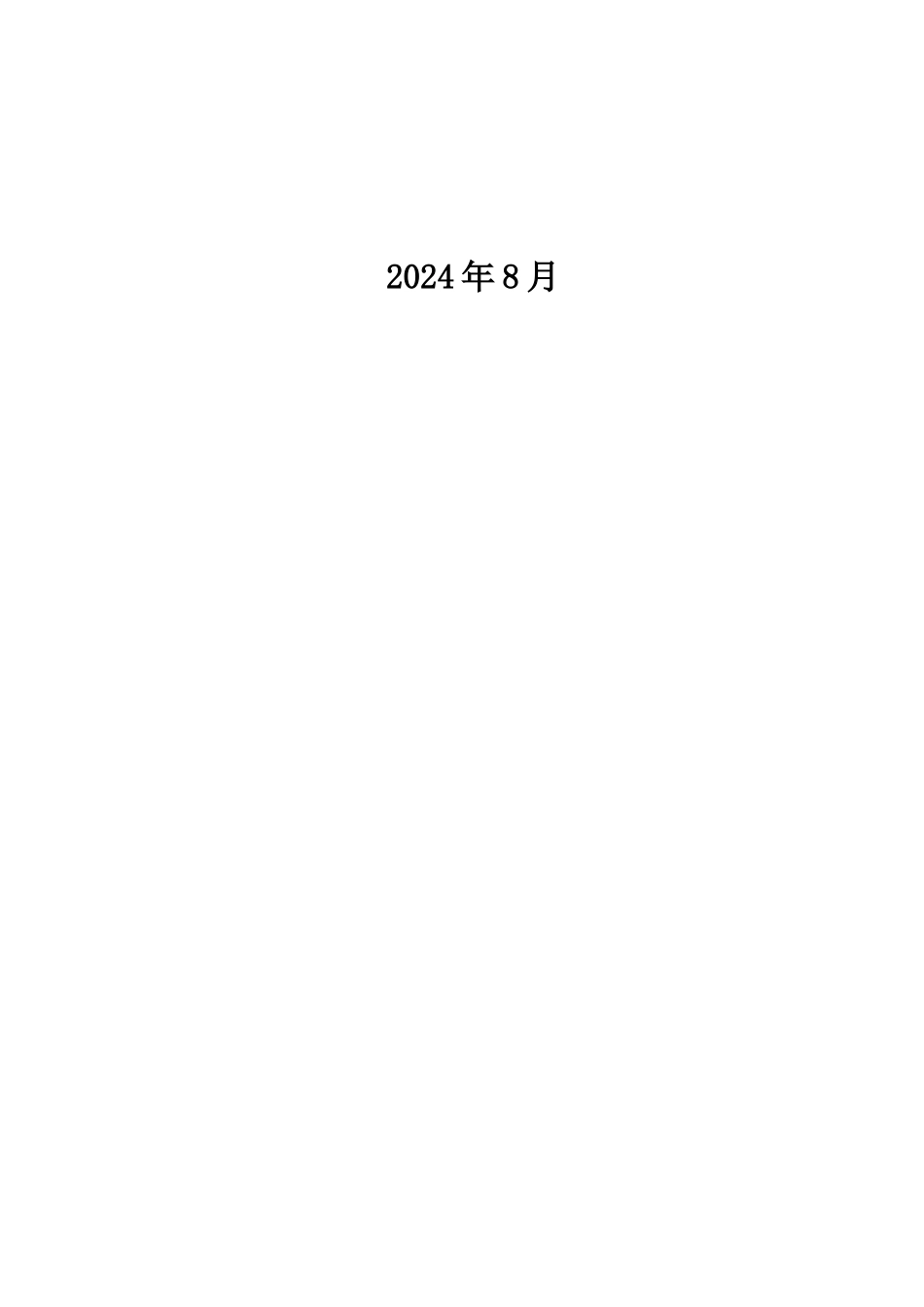

2024 年雨花台区水环境整治工程(孙家中学及贵子沟水系水环境提升工程)分部工程施工方法2024 年 8 月目 录1、概述2、截流井工程施工方案一、工程概述2024 年雨花台区水环境整治工程(孙家中学及贵子沟水系水环境提升工程) 实施范围包括： 孙家中学及贵子沟水系，位于雨花台区板桥街人力资源市场与宁芜公路交界处，孙家中学片区内，总长约 公里。实施主要内容包括：1）、控源截污：对 01 排口实施改造，截流旱天污水及初期雨水。新建 1 座智能化截流井，1 座一体化泵站（Q=50t/h、H=12m）。铺设 D150 压力钢管约 560m。2）、清淤疏浚：采纳干式清淤，清淤量约 7415m3。3）、护岸改造：（1）直立挡墙及石砌沟渠段：维持现状断面形式，墙前清杂、清障，清杂量约 1410 ㎡，局部破损、塌落段修复。（2）土质护坡段：改造为 1:2 自然放坡，局部河道向一侧进行拓宽，岸坡种植草皮约 7886 ㎡。本专项工程主要实施内容为截流井施工孙家社区办公楼工作 2 截流井位置图主要施工内容统计二、截流井分部方案1、概述本工程共计有一个排口需要进行截流，设计新建一座钢筋混凝土截流井截流下河污水，然后通过一体化泵站将污水提升加压送至板桥河中部污水泵站北部污水管道预留口。截流井水量控制（1）实时采集信号：井内的液位 H1、截污管下游检查井内的液位 H2、自然水体的液位 H3、下开式堰门的开度 H4。（2）初始参数设置：警戒水位值 H5=2000mm，设定初雨量：10mm、截污管最大流量 Q：400L/s、液位误差值：100mm。当自然水体的水位 H3<警戒水位 H5 时（执行正向程序）：A、晴天时，下开式堰门的开度关至警戒水位 H5 对应的开度，最大流量控制闸门处开启状态，闸门的开度值取决于流过的流量值，保证通过污水管的流量不会超过设定的流量值 400。B、流量控制闸门的控制：实时监测闸门前后的液位信息 H1 和 H2，计算液位差 H0=H1-H2，当 H0>0+100 时，根据闸门在一定液位差下开度与流量的曲线关系，得出闸门的开度位置；当 H0≤0+100，闸门完全关闭，防止污水回流。C、降雨时，当井内的液位 H1<警戒水位 H5 时，降雨量达到设定 10mm时，下开式堰门开启。D、降雨时，当井内的液位 H1≥警戒水位 H5 时，下开式堰门开启，流量控制阀门关闭。当自然水体的水位 H3≥警戒水位 H5 时（执行防倒灌程序）：下开式堰门开度值 H4=自然水体的液位 H3+100mm（在下开式堰门开度范围内：当 H4
