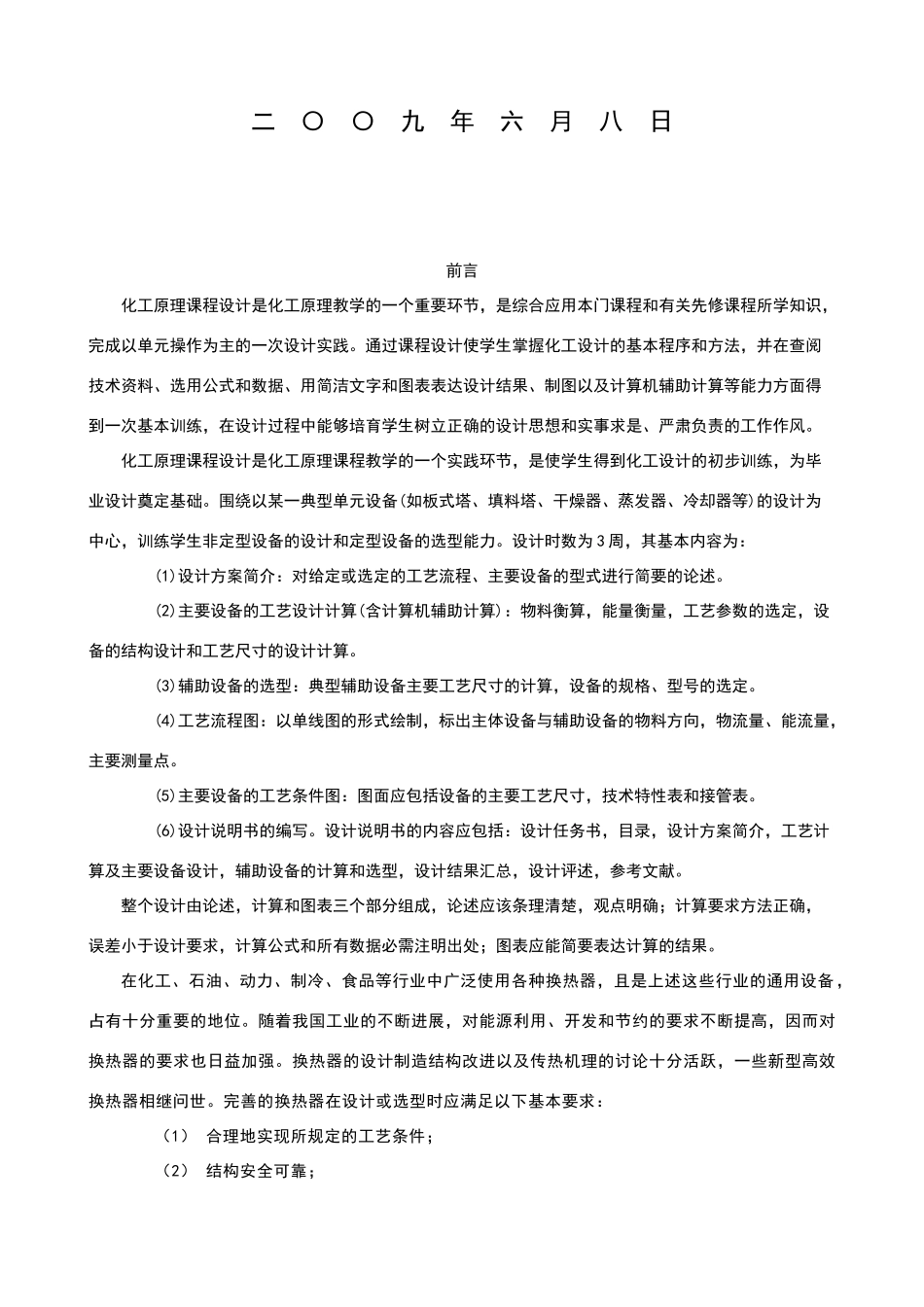

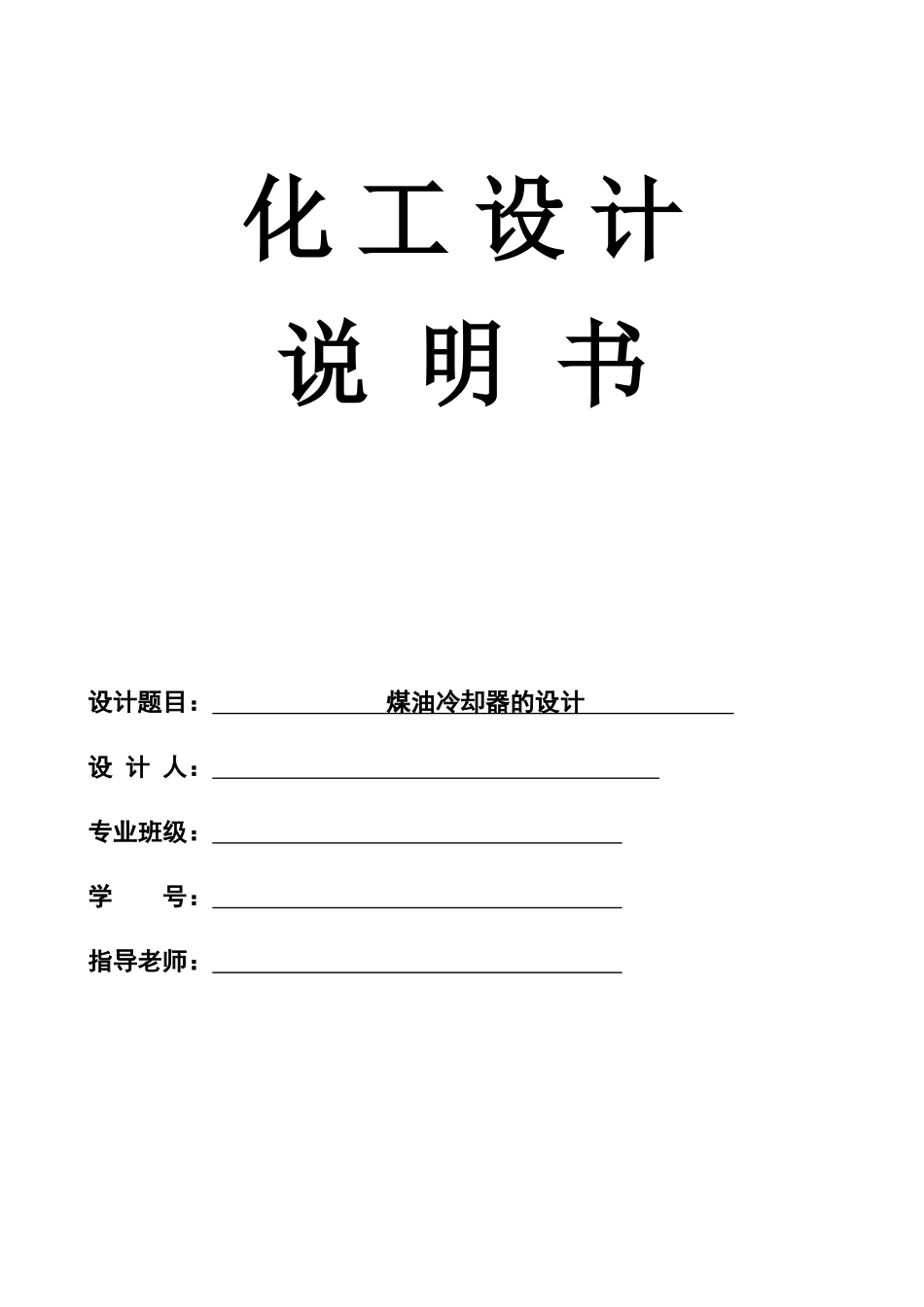

化 工 设 计说 明 书设计题目： 煤油冷却器的设计 设 计 人： 专业班级： 学 号： 指导老师： 二 〇 〇 九 年 六 月 八 日前言化工原理课程设计是化工原理教学的一个重要环节，是综合应用本门课程和有关先修课程所学知识，完成以单元操作为主的一次设计实践。通过课程设计使学生掌握化工设计的基本程序和方法，并在查阅技术资料、选用公式和数据、用简洁文字和图表表达设计结果、制图以及计算机辅助计算等能力方面得到一次基本训练，在设计过程中能够培育学生树立正确的设计思想和实事求是、严肃负责的工作作风。化工原理课程设计是化工原理课程教学的一个实践环节，是使学生得到化工设计的初步训练，为毕业设计奠定基础。围绕以某一典型单元设备(如板式塔、填料塔、干燥器、蒸发器、冷却器等)的设计为中心，训练学生非定型设备的设计和定型设备的选型能力。设计时数为 3 周，其基本内容为： (1)设计方案简介：对给定或选定的工艺流程、主要设备的型式进行简要的论述。 (2)主要设备的工艺设计计算(含计算机辅助计算)：物料衡算，能量衡量，工艺参数的选定，设备的结构设计和工艺尺寸的设计计算。 (3)辅助设备的选型：典型辅助设备主要工艺尺寸的计算，设备的规格、型号的选定。 (4)工艺流程图：以单线图的形式绘制，标出主体设备与辅助设备的物料方向，物流量、能流量，主要测量点。 (5)主要设备的工艺条件图：图面应包括设备的主要工艺尺寸，技术特性表和接管表。 (6)设计说明书的编写。设计说明书的内容应包括：设计任务书，目录，设计方案简介，工艺计算及主要设备设计，辅助设备的计算和选型，设计结果汇总，设计评述，参考文献。整个设计由论述，计算和图表三个部分组成，论述应该条理清楚，观点明确；计算要求方法正确，误差小于设计要求，计算公式和所有数据必需注明出处；图表应能简要表达计算的结果。在化工、石油、动力、制冷、食品等行业中广泛使用各种换热器，且是上述这些行业的通用设备，占有十分重要的地位。随着我国工业的不断进展，对能源利用、开发和节约的要求不断提高，因而对换热器的要求也日益加强。换热器的设计制造结构改进以及传热机理的讨论十分活跃，一些新型高效换热器相继问世。完善的换热器在设计或选型时应满足以下基本要求： （1） 合理地实现所规定的工艺条件； （2） 结构安全可靠； （3） 便于制造、安装、操作和维修； （4） 经济上合理。 随着换热器在工业生产中的地...
