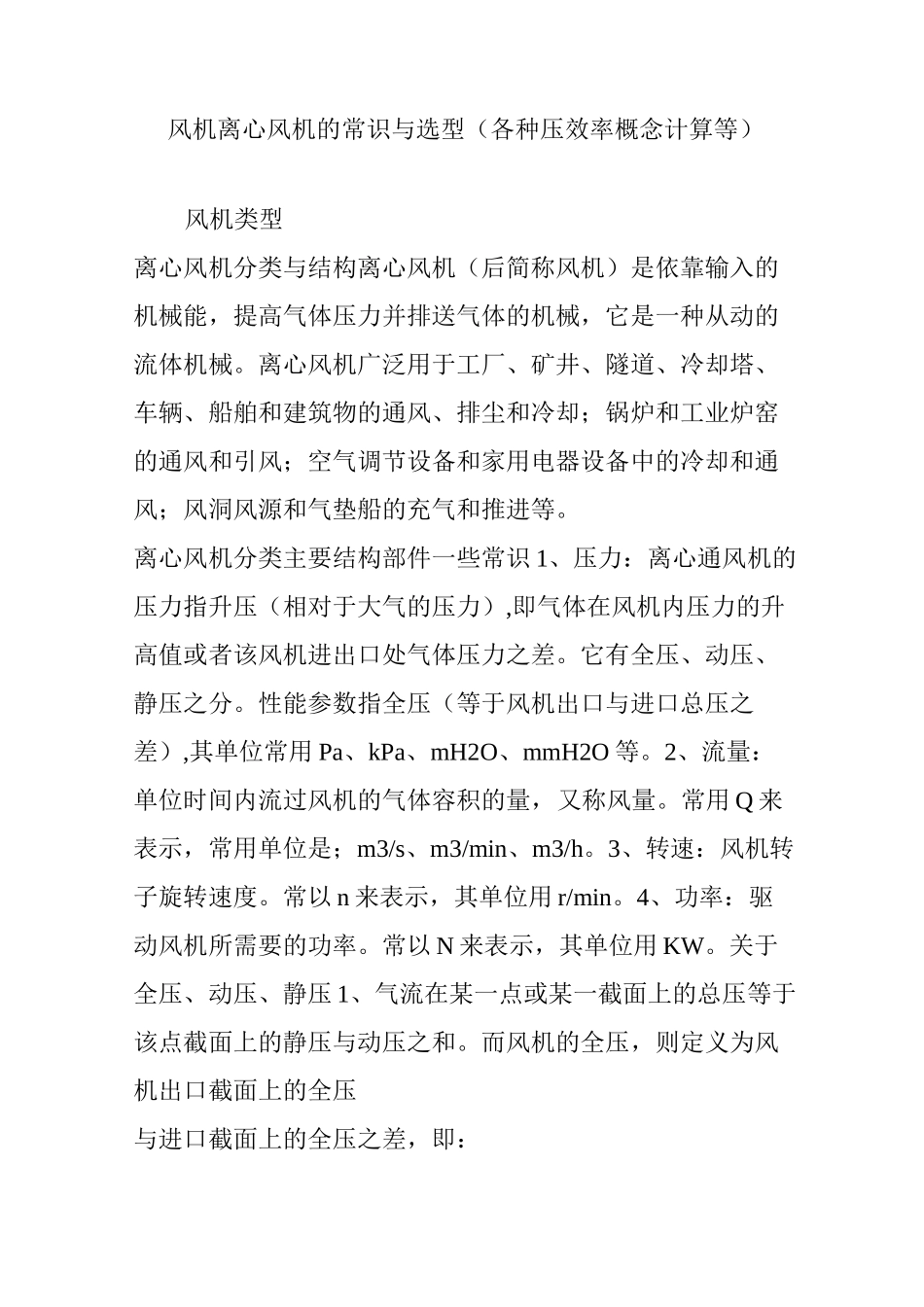

风机离心风机的常识与选型(各种压效率概念计算等)

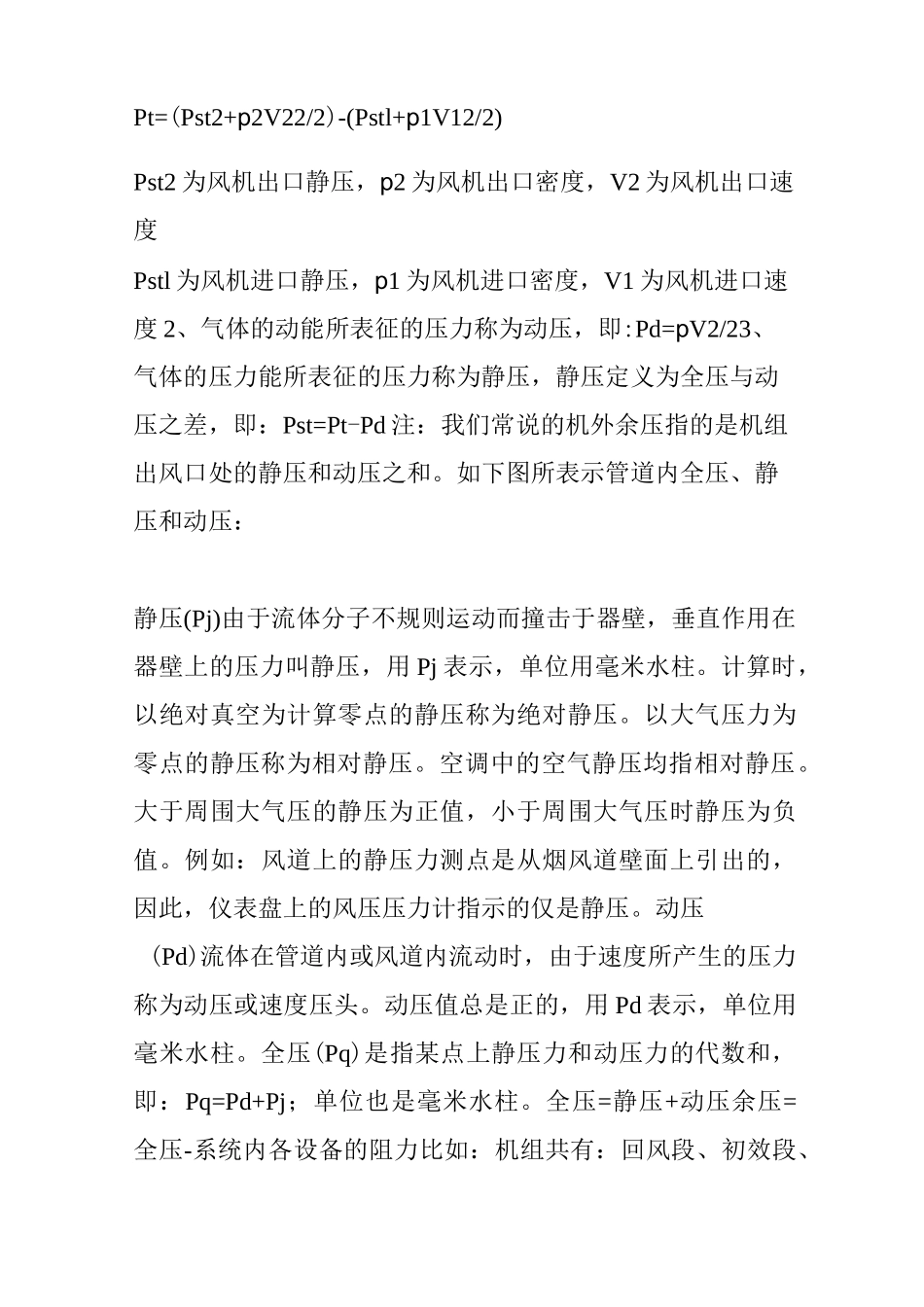

风机离心风机的常识与选型（各种压效率概念计算等）风机类型离心风机分类与结构离心风机（后简称风机）是依靠输入的机械能，提高气体压力并排送气体的机械，它是一种从动的流体机械。离心风机广泛用于工厂、矿井、隧道、冷却塔、车辆、船舶和建筑物的通风、排尘和冷却；锅炉和工业炉窑的通风和引风；空气调节设备和家用电器设备中的冷却和通风；风洞风源和气垫船的充气和推进等。离心风机分类主要结构部件一些常识 1、压力：离心通风机的压力指升压（相对于大气的压力）,即气体在风机内压力的升高值或者该风机进出口处气体压力之差。它有全压、动压、静压之分。性能参数指全压（等于风机出口与进口总压之差）,其单位常用 Pa、kPa、mH2O、mmH2O 等。2、流量：单位时间内流过风机的气体容积的量，又称风量。常用 Q 来表示，常用单位是；m3/s、m3/min、m3/h。3、转速：风机转子旋转速度。常以 n 来表示，其单位用 r/min。4、功率：驱动风机所需要的功率。常以 N 来表示，其单位用 KW。关于全压、动压、静压 1、气流在某一点或某一截面上的总压等于该点截面上的静压与动压之和。而风机的全压，则定义为风机出口截面上的全压与进口截面上的全压之差，即：Pt=(Pst2+p2V22/2)-(Pstl+p1V12/2)Pst2 为风机出口静压，p2 为风机出口密度，V2 为风机出口速度Pstl 为风机进口静压，p1 为风机进口密度，V1 为风机进口速度 2、气体的动能所表征的压力称为动压，即:Pd=pV2/23、气体的压力能所表征的压力称为静压，静压定义为全压与动压之差，即：Pst=Pt-Pd 注：我们常说的机外余压指的是机组出风口处的静压和动压之和。如下图所表示管道内全压、静压和动压：静压(Pj)由于流体分子不规则运动而撞击于器壁，垂直作用在器壁上的压力叫静压，用 Pj 表示，单位用毫米水柱。计算时，以绝对真空为计算零点的静压称为绝对静压。以大气压力为零点的静压称为相对静压。空调中的空气静压均指相对静压。大于周围大气压的静压为正值，小于周围大气压时静压为负值。例如：风道上的静压力测点是从烟风道壁面上引出的，因此，仪表盘上的风压压力计指示的仅是静压。动压(Pd)流体在管道内或风道内流动时，由于速度所产生的压力称为动压或速度压头。动压值总是正的，用 Pd 表示，单位用毫米水柱。全压(Pq)是指某点上静压力和动压力的代数和，即：Pq=Pd+Pj；单位也是毫米水柱。全压=静压+动压余压=全压-系统内各设备的阻力比如：机组共有：回风段、初效段、热交...
