控制柜布线规范

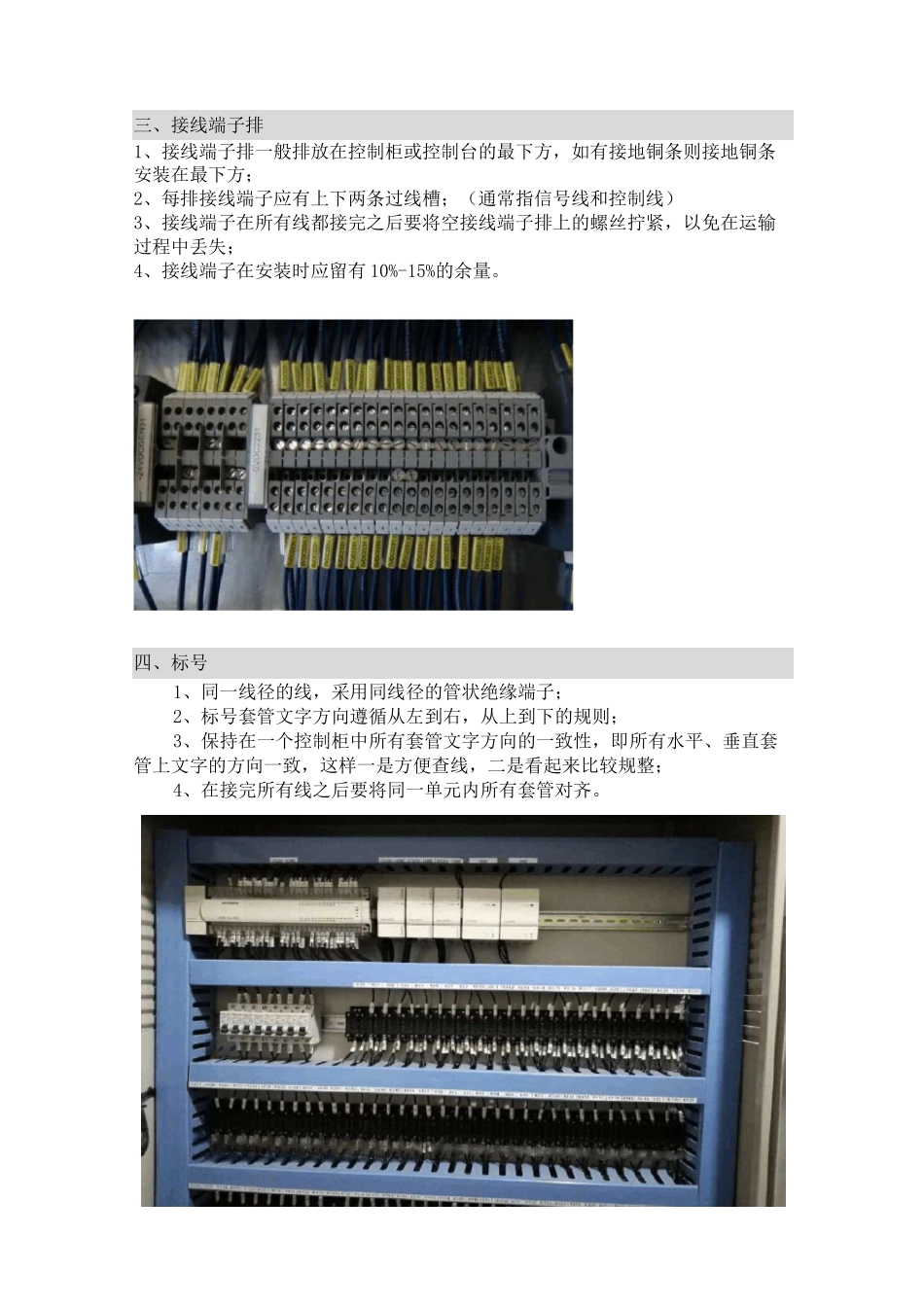

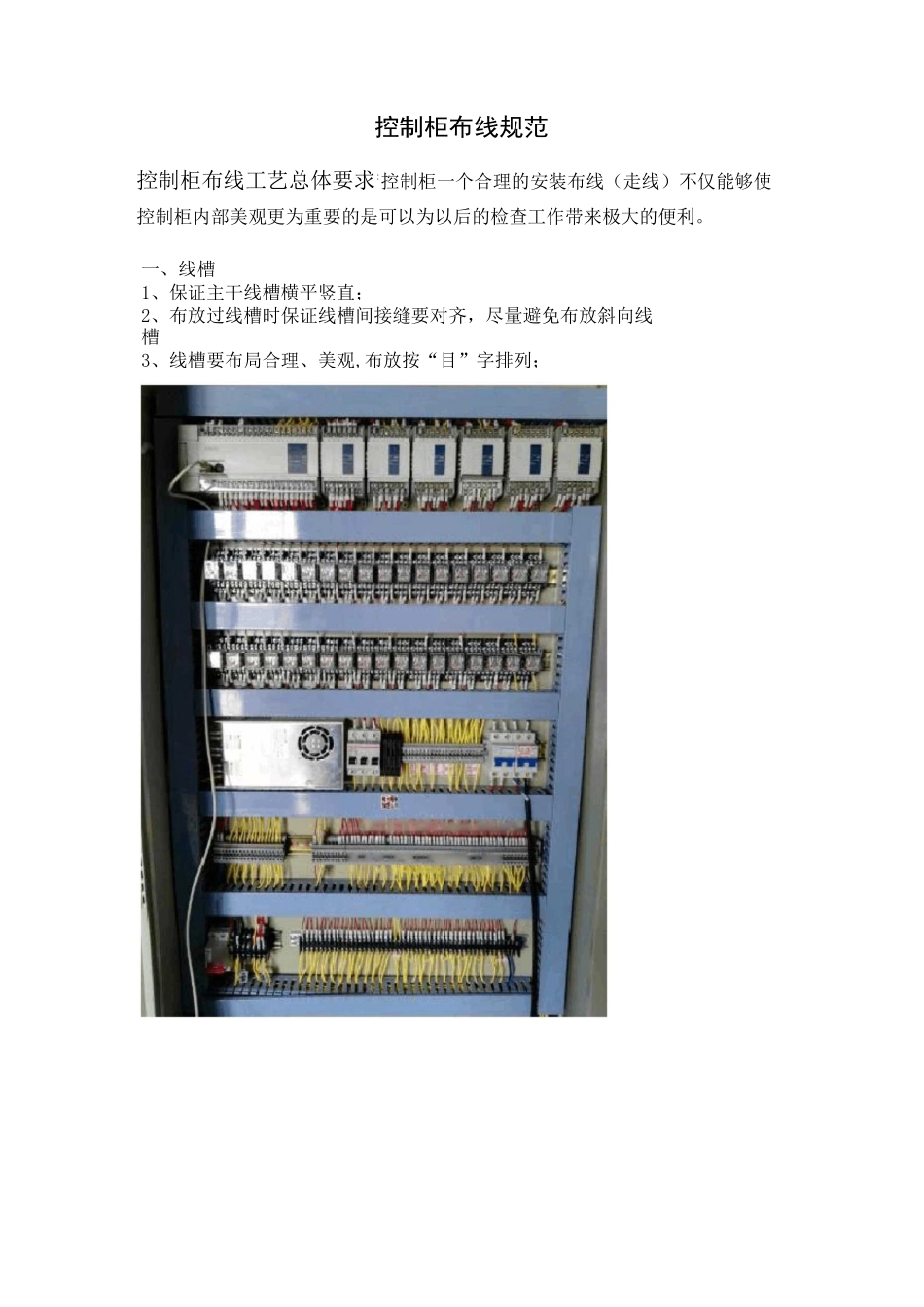

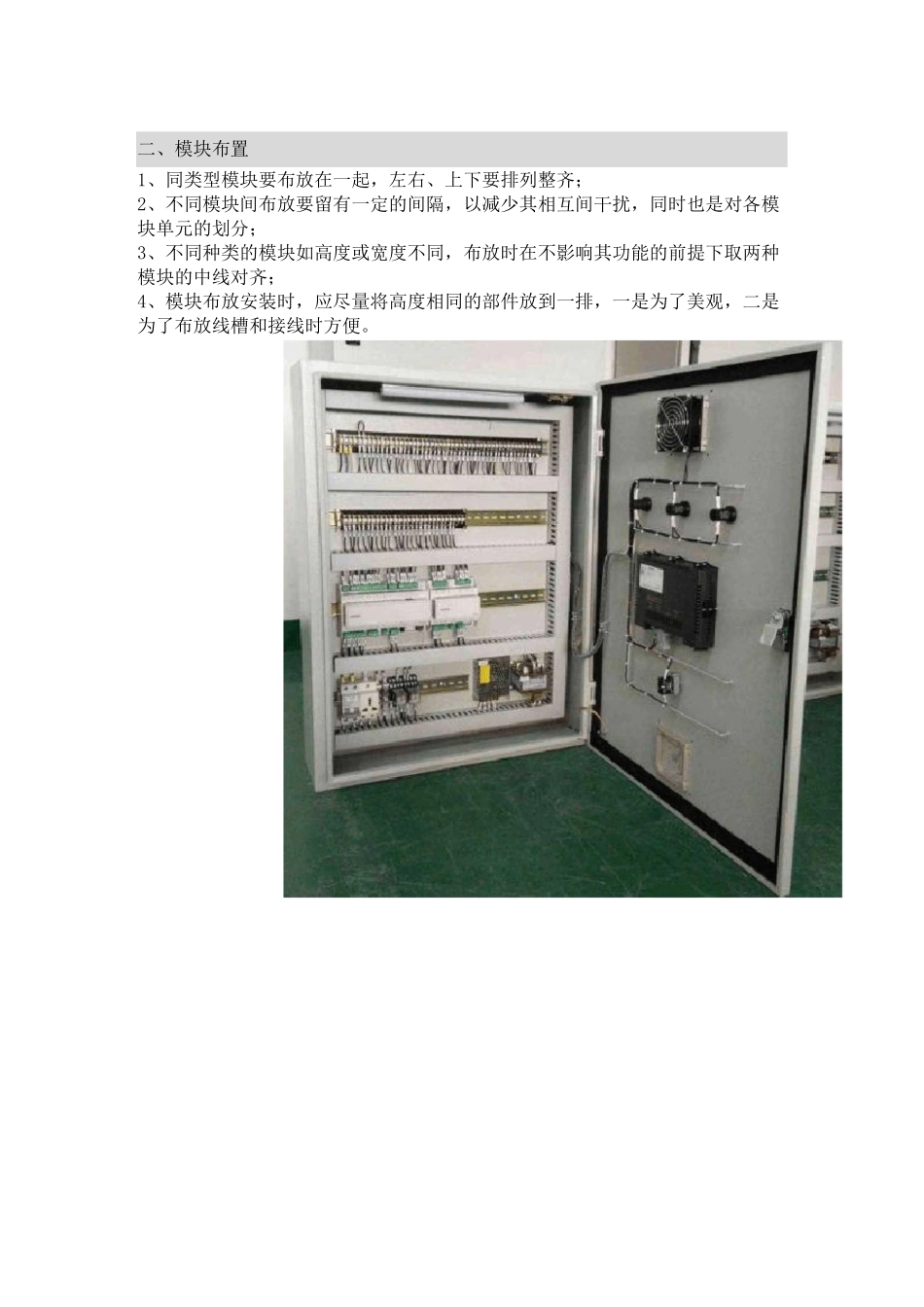

一、线槽1、保证主干线槽横平竖直；2、布放过线槽时保证线槽间接缝要对齐，尽量避免布放斜向线槽3、线槽要布局合理、美观,布放按“目”字排列；ItMiWB/LM 岫舫 m 血i■■評•厂 i*剽!闍吐;；忙：：：；；：豆酣艸忙匚卩匚』jitiFXiglidivfiilfl控制柜布线规范控制柜布线工艺总体要求:控制柜一个合理的安装布线（走线）不仅能够使控制柜内部美观更为重要的是可以为以后的检查工作带来极大的便利。二、模块布置1、同类型模块要布放在一起，左右、上下要排列整齐；2、不同模块间布放要留有一定的间隔，以减少其相互间干扰，同时也是对各模块单元的划分；3、不同种类的模块如高度或宽度不同，布放时在不影响其功能的前提下取两种模块的中线对齐；4、模块布放安装时，应尽量将高度相同的部件放到一排，一是为了美观，二是为了布放线槽和接线时方便。LML一 h自 M 協池:豐肝臂里叫融耐环 7M如三、接线端子排1、接线端子排一般排放在控制柜或控制台的最下方，如有接地铜条则接地铜条安装在最下方；2、每排接线端子应有上下两条过线槽；（通常指信号线和控制线）3、接线端子在所有线都接完之后要将空接线端子排上的螺丝拧紧，以免在运输过程中丢失；4、接线端子在安装时应留有 10%-15%的余量。四、标号1、同一线径的线，采用同线径的管状绝缘端子；2、标号套管文字方向遵循从左到右，从上到下的规则；3、保持在一个控制柜中所有套管文字方向的一致性，即所有水平、垂直套管上文字的方向一致，这样一是方便查线，二是看起来比较规整；4、在接完所有线之后要将同一单元内所有套管对齐。五、线缆1、信号线⑴ 线缆走向要横平竖直，两端必须将冷压头（又名插针）压上；⑵ 线缆转向时避免打死折，最好圆滑一些。这样就避免了线缆外皮及内部铜芯的损伤。⑶ 前门板上设备的接线全部采用软线（BVR 或 RV 型）连接，防止将线折断；⑷ 不在线槽内的线用缠绕管将其缠起来，保证外面只能看到标号、接头部份；⑸ 信号线和电缆线应尽量避免重叠，以免产生干扰。2、短接线⑴ 同等间距的短接线长度应保持一致，同一路短接线高度、孤度应一致；（2）短接线在接线端子上，则将冷压端子压上；3、电源线⑴ 电源直流输出及模块上标注有电源正极“+”时采用红色线缆，标注“一”或“GND”时用黑色线缆，信号线用其它颜色的线缆，如兰色、黄色。⑵ 交流电源接线时“L”用红色或棕色线，“N”用蓝色或黑色线，接地线“G”用黄绿色线。五、控制柜面板1.面板标牌框...
