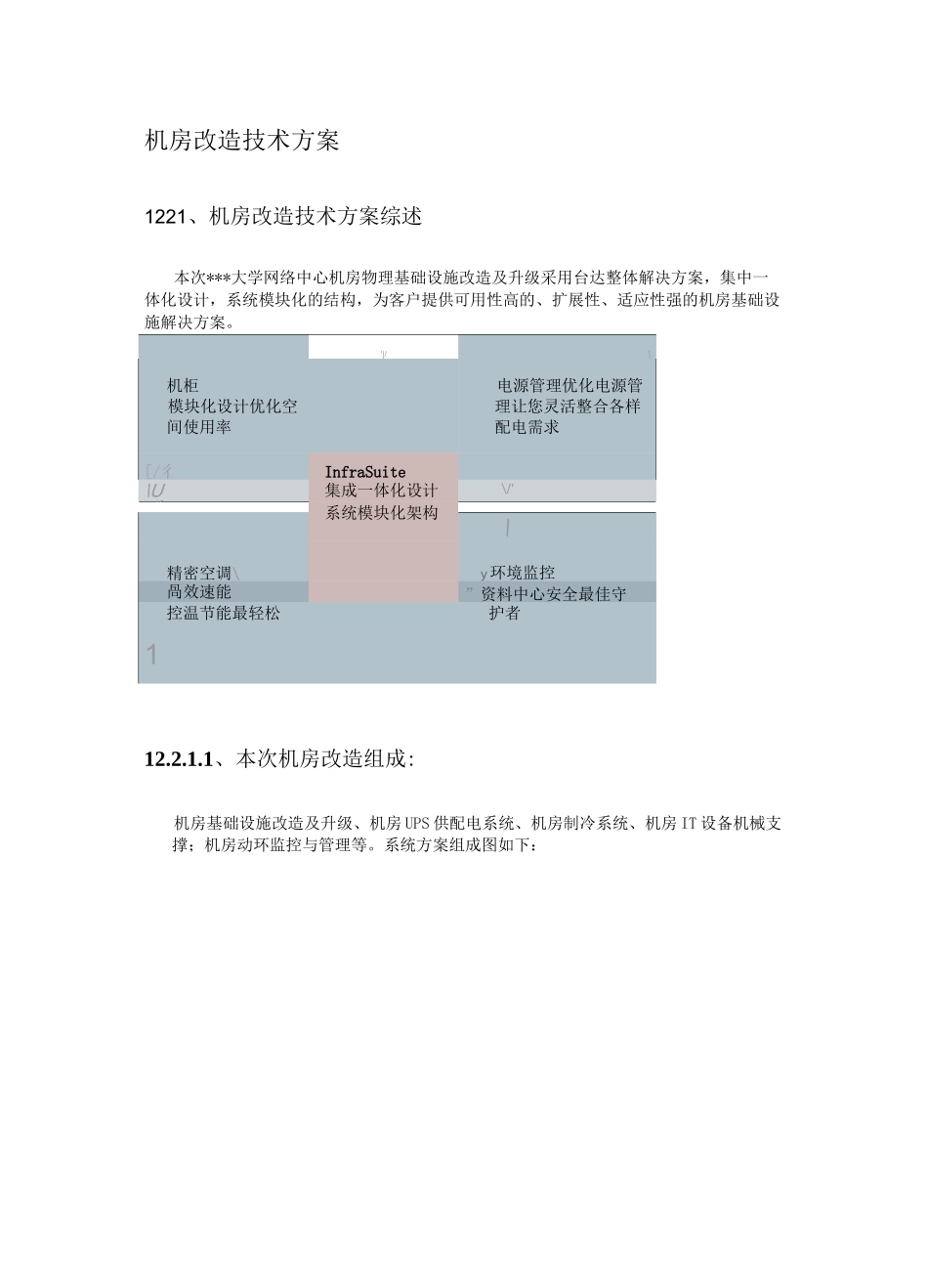

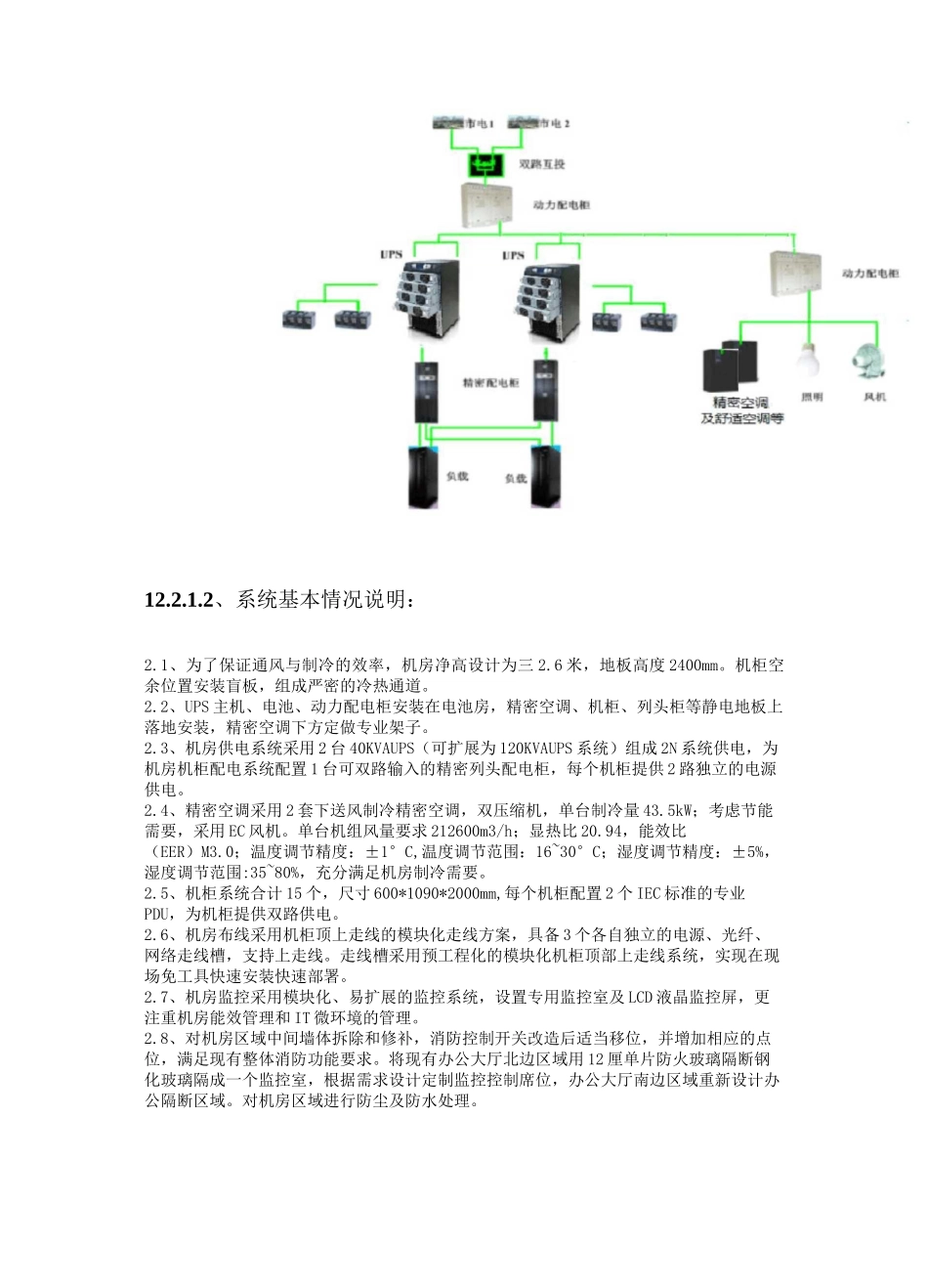

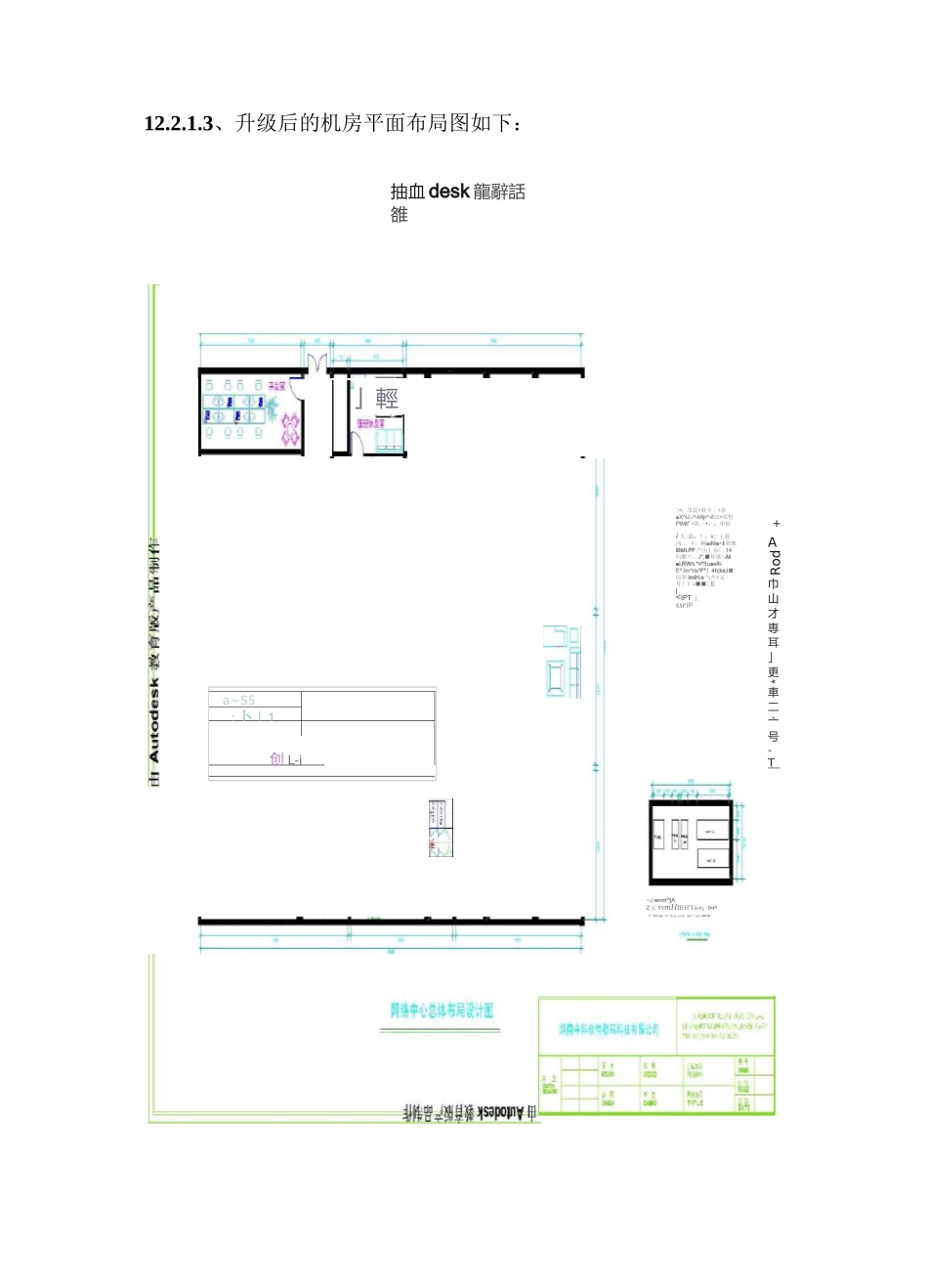

机房改造技术方案1221、机房改造技术方案综述本次***大学网络中心机房物理基础设施改造及升级采用台达整体解决方案，集中一体化设计，系统模块化的结构，为客户提供可用性高的、扩展性、适应性强的机房基础设施解决方案。'|/!|机柜模块化设计优化空间使用率电源管理优化电源管理让您灵活整合各样配电需求[/彳InfraSuite\Uv.If集成一体化设计\/'系统模块化架构\精密空调\y环境监控咼效速能”资料中心安全最佳守控温节能最轻松1护者12.2.1.1、本次机房改造组成:机房基础设施改造及升级、机房 UPS 供配电系统、机房制冷系统、机房 IT 设备机械支撑；机房动环监控与管理等。系统方案组成图如下：12.2.1.2、系统基本情况说明：2.1、为了保证通风与制冷的效率，机房净高设计为三 2.6 米，地板高度 2400mm。机柜空余位置安装盲板，组成严密的冷热通道。2.2、UPS 主机、电池、动力配电柜安装在电池房，精密空调、机柜、列头柜等静电地板上落地安装，精密空调下方定做专业架子。2.3、机房供电系统采用 2 台 40KVAUPS（可扩展为 120KVAUPS 系统）组成 2N 系统供电，为机房机柜配电系统配置 1 台可双路输入的精密列头配电柜，每个机柜提供 2 路独立的电源供电。2.4、精密空调采用 2 套下送风制冷精密空调，双压缩机，单台制冷量 43.5kW；考虑节能需要，采用 EC 风机。单台机组风量要求 212600m3/h；显热比 20.94，能效比（EER）M3.0；温度调节精度：±1°C,温度调节范围：16~30°C；湿度调节精度：±5%，湿度调节范围:35~80%，充分满足机房制冷需要。2.5、机柜系统合计 15 个，尺寸 600*1090*2000mm,每个机柜配置 2 个 IEC 标准的专业PDU，为机柜提供双路供电。2.6、机房布线采用机柜顶上走线的模块化走线方案，具备 3 个各自独立的电源、光纤、网络走线槽，支持上走线。走线槽采用预工程化的模块化机柜顶部上走线系统，实现在现场免工具快速安装快速部署。2.7、机房监控采用模块化、易扩展的监控系统，设置专用监控室及 LCD 液晶监控屏，更注重机房能效管理和 IT 微环境的管理。2.8、对机房区域中间墙体拆除和修补，消防控制开关改造后适当移位，并增加相应的点位，满足现有整体消防功能要求。将现有办公大厅北边区域用 12 厘单片防火玻璃隔断钢化玻璃隔成一个监控室，根据需求设计定制监控控制席位，办公大厅南边区域重新设计办公隔断区域。对机房区域进行防尘及防水处理。12.2.1.3、升级后的机房平面布局图如下：...
