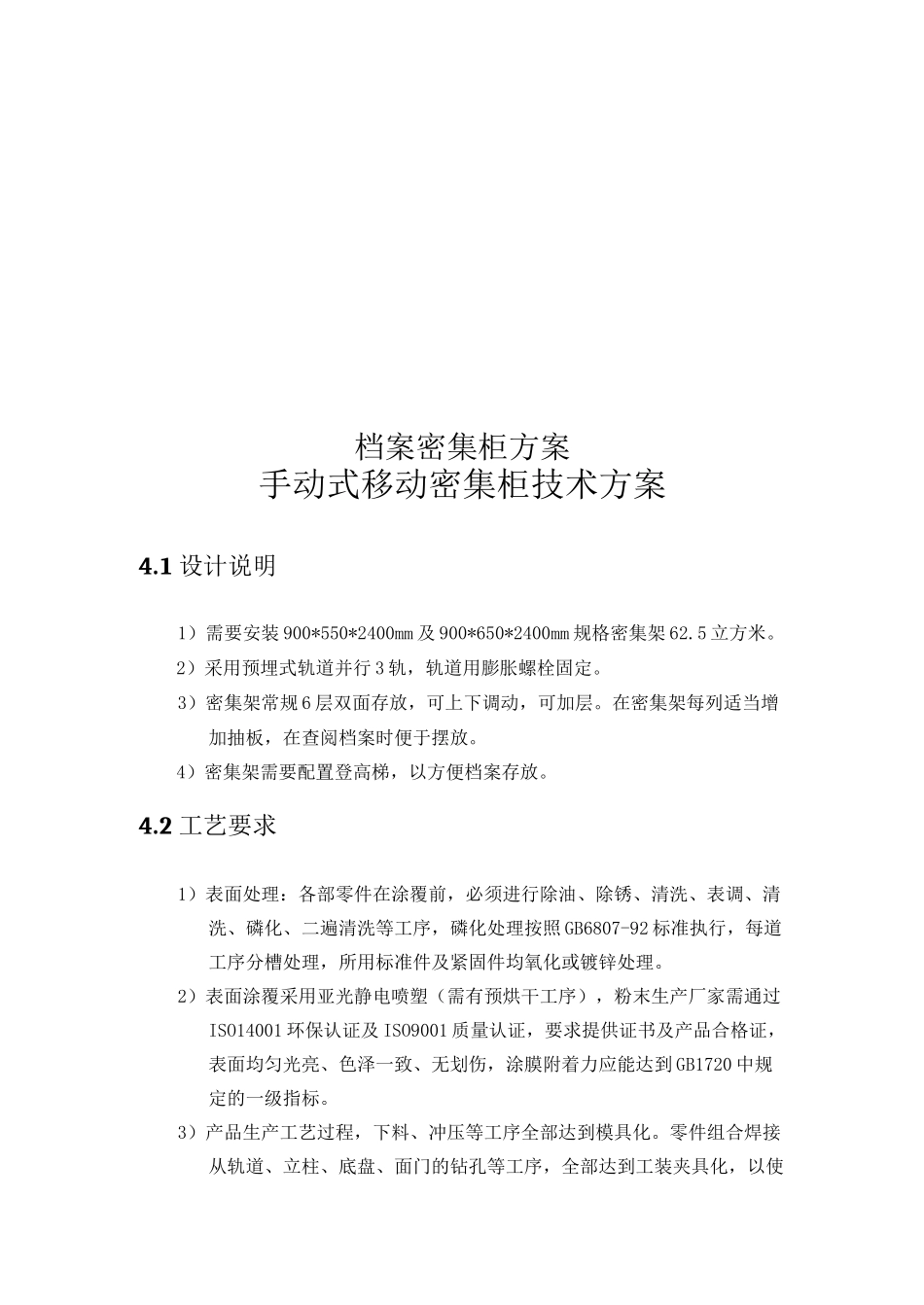

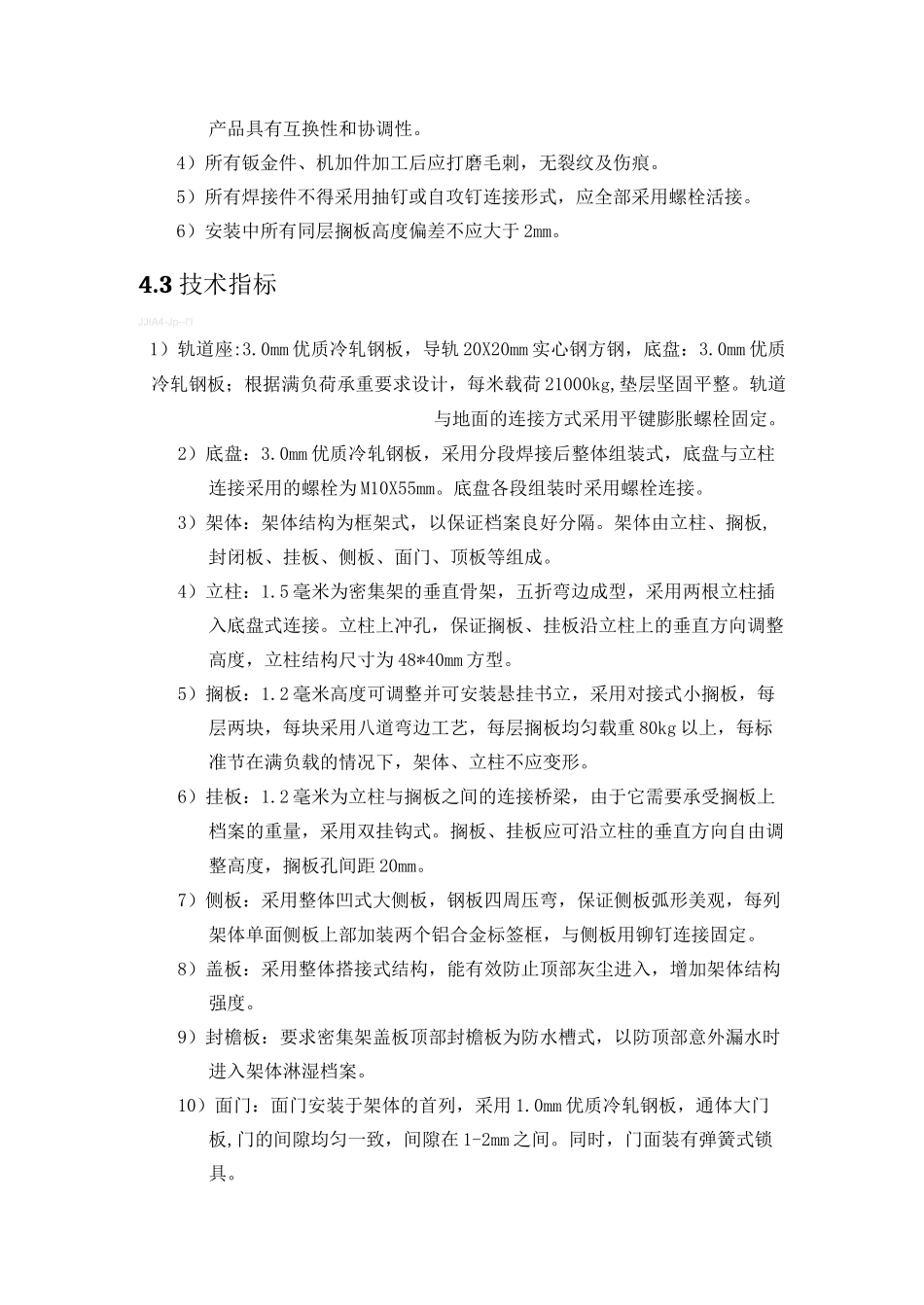

档案密集柜方案手动式移动密集柜技术方案4.1 设计说明1)需要安装 900*550*2400mm 及 900*650*2400mm 规格密集架 62.5 立方米。2)采用预埋式轨道并行 3 轨,轨道用膨胀螺栓固定。3)密集架常规 6 层双面存放,可上下调动,可加层。在密集架每列适当增加抽板,在查阅档案时便于摆放。4)密集架需要配置登高梯,以方便档案存放。4.2 工艺要求1)表面处理:各部零件在涂覆前,必须进行除油、除锈、清洗、表调、清洗、磷化、二遍清洗等工序,磷化处理按照 GB6807-92 标准执行,每道工序分槽处理,所用标准件及紧固件均氧化或镀锌处理。2)表面涂覆采用亚光静电喷塑(需有预烘干工序),粉末生产厂家需通过ISO14001 环保认证及 ISO9001 质量认证,要求提供证书及产品合格证,表面均匀光亮、色泽一致、无划伤,涂膜附着力应能达到 GB1720 中规定的一级指标。3)产品生产工艺过程,下料、冲压等工序全部达到模具化。零件组合焊接从轨道、立柱、底盘、面门的钻孔等工序,全部达到工装夹具化,以使产品具有互换性和协调性。4)所有钣金件、机加件加工后应打磨毛刺,无裂纹及伤痕。5)所有焊接件不得采用抽钉或自攻钉连接形式,应全部采用螺栓活接。6)安装中所有同层搁板高度偏差不应大于 2mm。4.3 技术指标JJIA4-Jp--I'I1)轨道座:3.0mm 优质冷轧钢板,导轨 20X20mm 实心钢方钢,底盘:3.0mm 优质冷轧钢板;根据满负荷承重要求设计,每米载荷 21000kg,垫层坚固平整。轨道与地面的连接方式采用平键膨胀螺栓固定。2)底盘:3.0mm 优质冷轧钢板,采用分段焊接后整体组装式,底盘与立柱连接采用的螺栓为 M10X55mm。底盘各段组装时采用螺栓连接。3)架体:架体结构为框架式,以保证档案良好分隔。架体由立柱、搁板,封闭板、挂板、侧板、面门、顶板等组成。4)立柱:1.5 毫米为密集架的垂直骨架,五折弯边成型,采用两根立柱插入底盘式连接。立柱上冲孔,保证搁板、挂板沿立柱上的垂直方向调整高度,立柱结构尺寸为 48*40mm 方型。5)搁板:1.2 毫米高度可调整并可安装悬挂书立,采用对接式小搁板,每层两块,每块采用八道弯边工艺,每层搁板均匀载重 80kg 以上,每标准节在满负载的情况下,架体、立柱不应变形。6)挂板:1.2 毫米为立柱与搁板之间的连接桥梁,由于它需要承受搁板上档案的重量,采用双挂钩式。搁板、挂板应可沿立柱的垂直方向自由调整高度,搁板孔间距 20mm。7)侧板:采用整体凹式大侧板,钢板四周压弯,...
