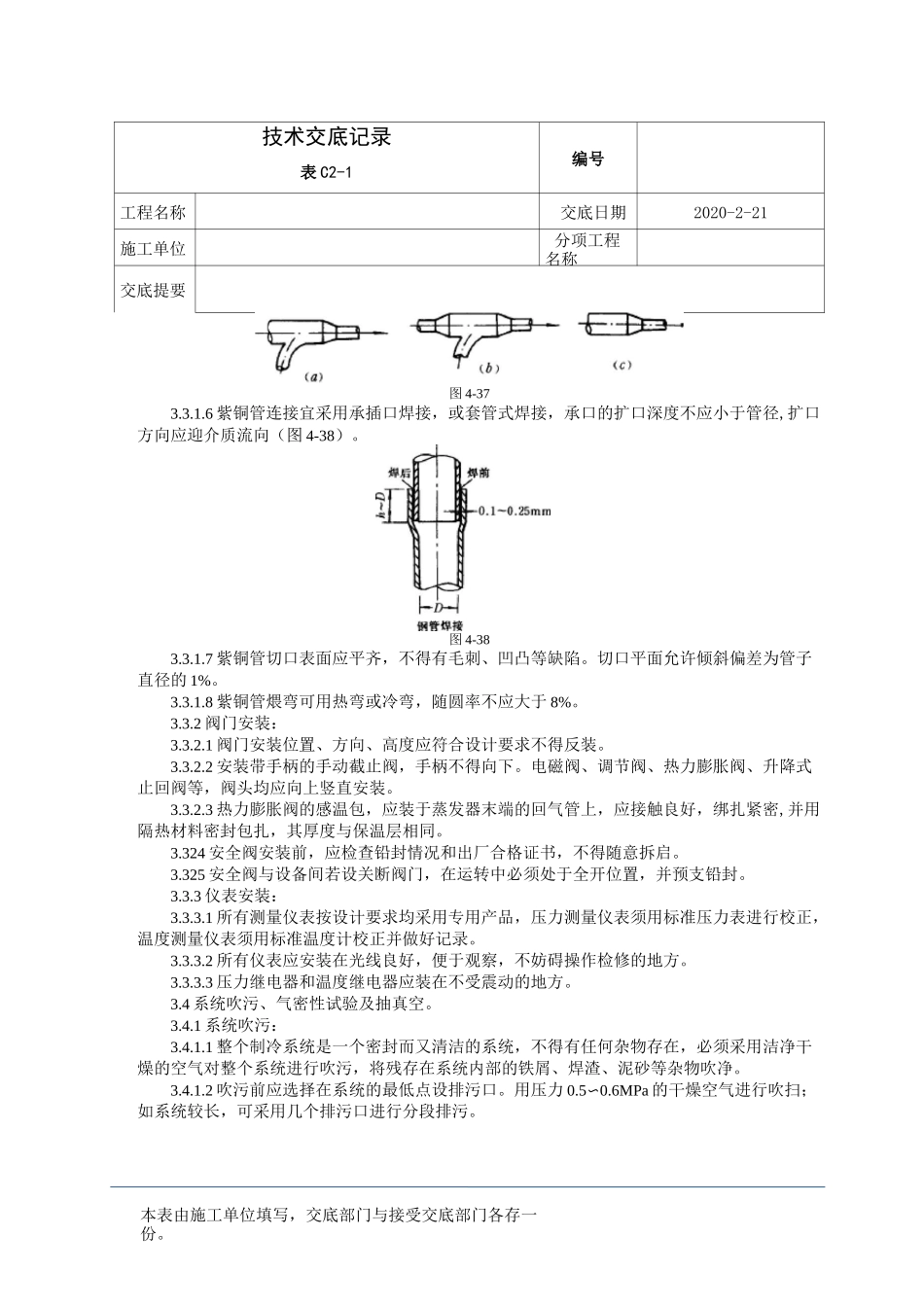

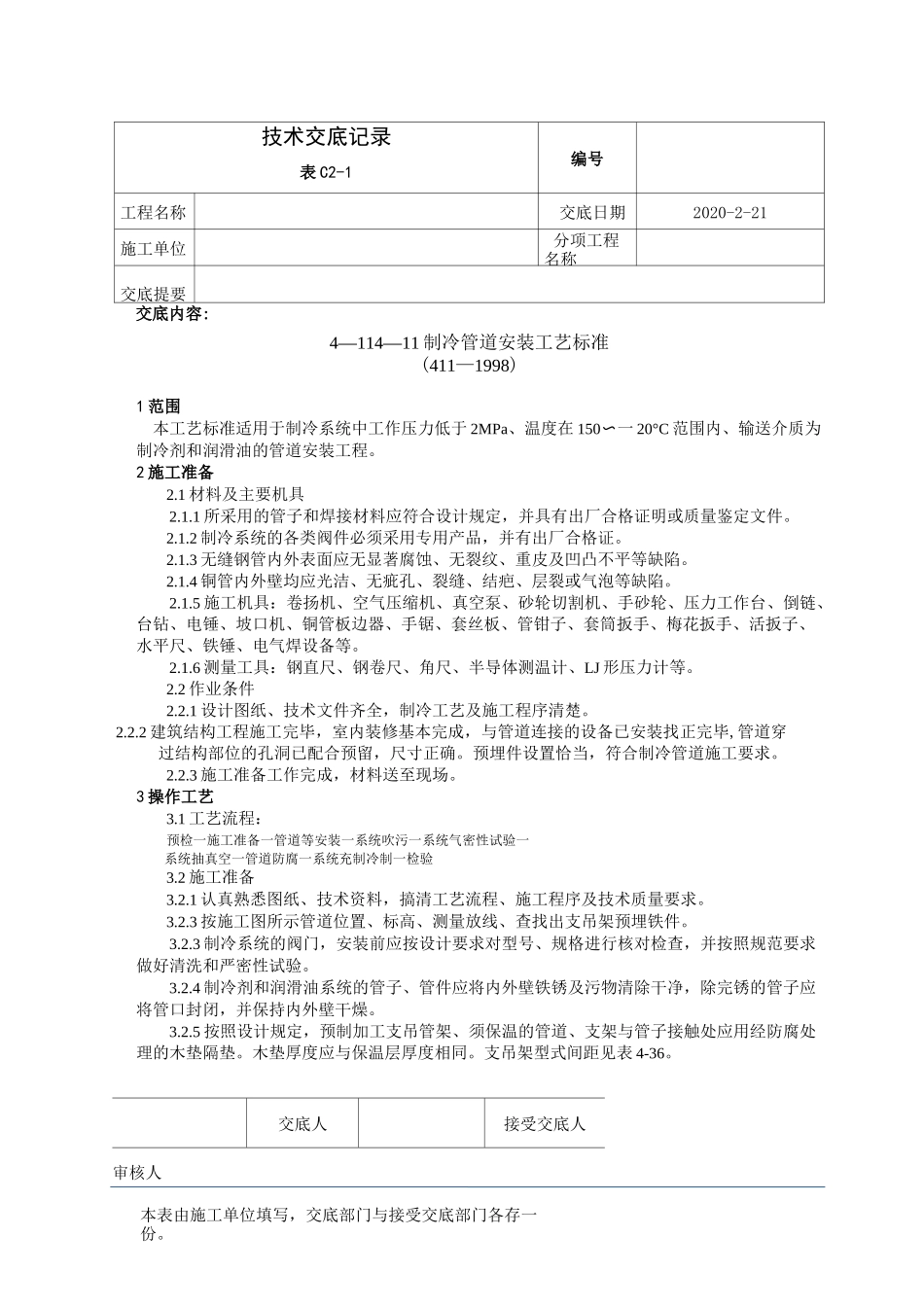

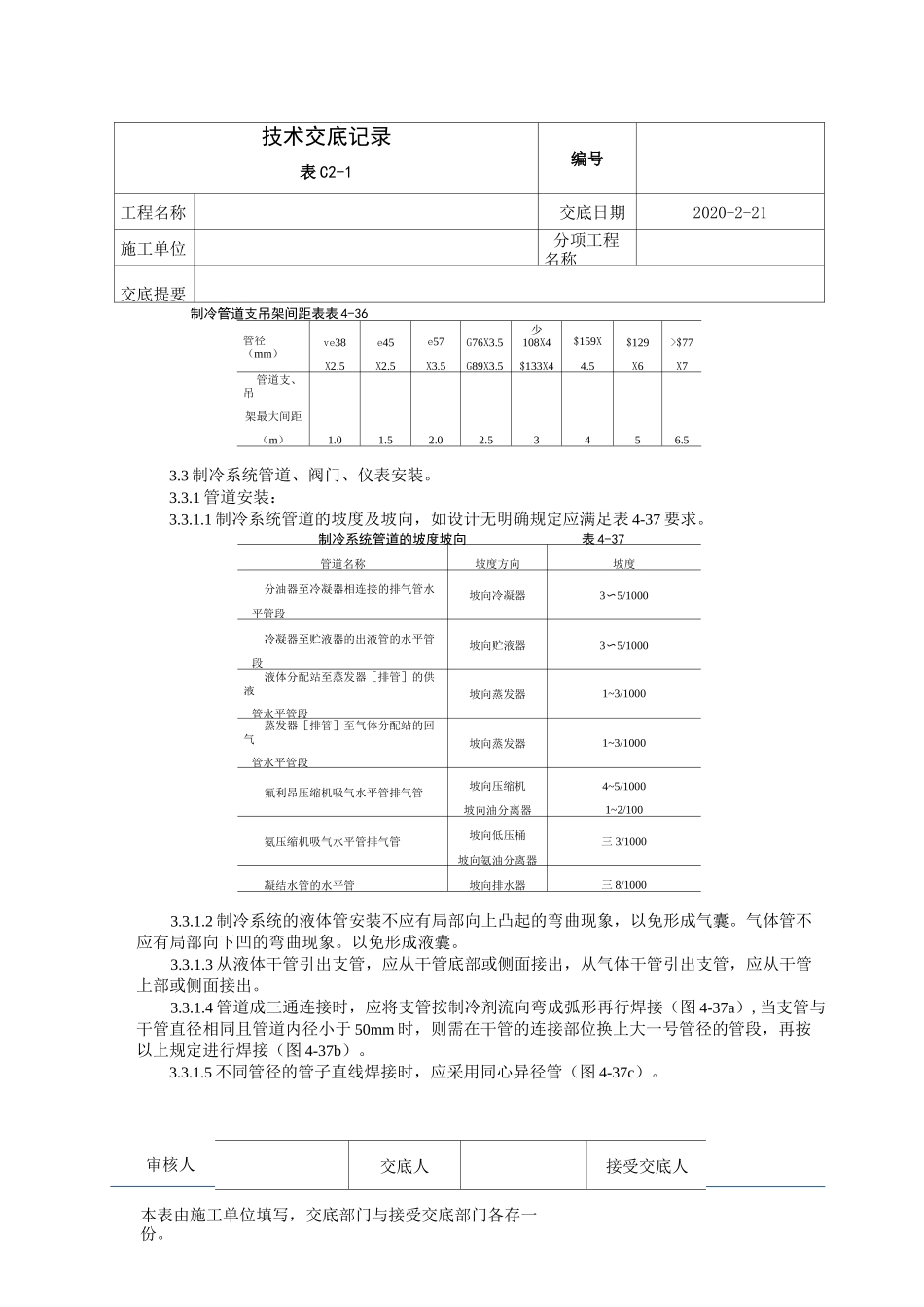

本表由施工单位填写，交底部门与接受交底部门各存一份。技术交底记录表 C2-1编号工程名称交底日期2020-2-21施工单位分项工程名称交底提要交底内容:4—114—11 制冷管道安装工艺标准(411—1998)1 范围本工艺标准适用于制冷系统中工作压力低于 2MPa、温度在 150〜一 20°C 范围内、输送介质为制冷剂和润滑油的管道安装工程。2 施工准备2.1 材料及主要机具2.1.1 所采用的管子和焊接材料应符合设计规定，并具有出厂合格证明或质量鉴定文件。2.1.2 制冷系统的各类阀件必须采用专用产品，并有出厂合格证。2.1.3 无缝钢管内外表面应无显著腐蚀、无裂纹、重皮及凹凸不平等缺陷。2.1.4 铜管内外壁均应光洁、无疵孔、裂缝、结疤、层裂或气泡等缺陷。2.1.5 施工机具：卷扬机、空气压缩机、真空泵、砂轮切割机、手砂轮、压力工作台、倒链、台钻、电锤、坡口机、铜管板边器、手锯、套丝板、管钳子、套筒扳手、梅花扳手、活扳子、水平尺、铁锤、电气焊设备等。2.1.6 测量工具：钢直尺、钢卷尺、角尺、半导体测温计、LJ 形压力计等。2.2 作业条件2.2.1 设计图纸、技术文件齐全，制冷工艺及施工程序清楚。2.2.2 建筑结构工程施工完毕，室内装修基本完成，与管道连接的设备已安装找正完毕,管道穿过结构部位的孔洞已配合预留，尺寸正确。预埋件设置恰当，符合制冷管道施工要求。2.2.3 施工准备工作完成，材料送至现场。3 操作工艺3.1 工艺流程：预检一施工准备一管道等安装一系统吹污一系统气密性试验一系统抽真空一管道防腐一系统充制冷制一检验3.2 施工准备3.2.1 认真熟悉图纸、技术资料，搞清工艺流程、施工程序及技术质量要求。3.2.3 按施工图所示管道位置、标高、测量放线、查找出支吊架预埋铁件。3.2.3 制冷系统的阀门，安装前应按设计要求对型号、规格进行核对检查，并按照规范要求做好清洗和严密性试验。3.2.4 制冷剂和润滑油系统的管子、管件应将内外壁铁锈及污物清除干净，除完锈的管子应将管口封闭，并保持内外壁干燥。3.2.5 按照设计规定，预制加工支吊管架、须保温的管道、支架与管子接触处应用经防腐处理的木垫隔垫。木垫厚度应与保温层厚度相同。支吊架型式间距见表 4-36。交底人接受交底人审核人本表由施工单位填写，交底部门与接受交底部门各存一份。审核人交底人接受交底人技术交底记录表 C2-1编号工程名称交底日期2020-2-21施工单位分项工程名称交底提要制冷管道支吊架间距表表 4-36管径（mm）ve38X2.5e45X2.5e57X...
