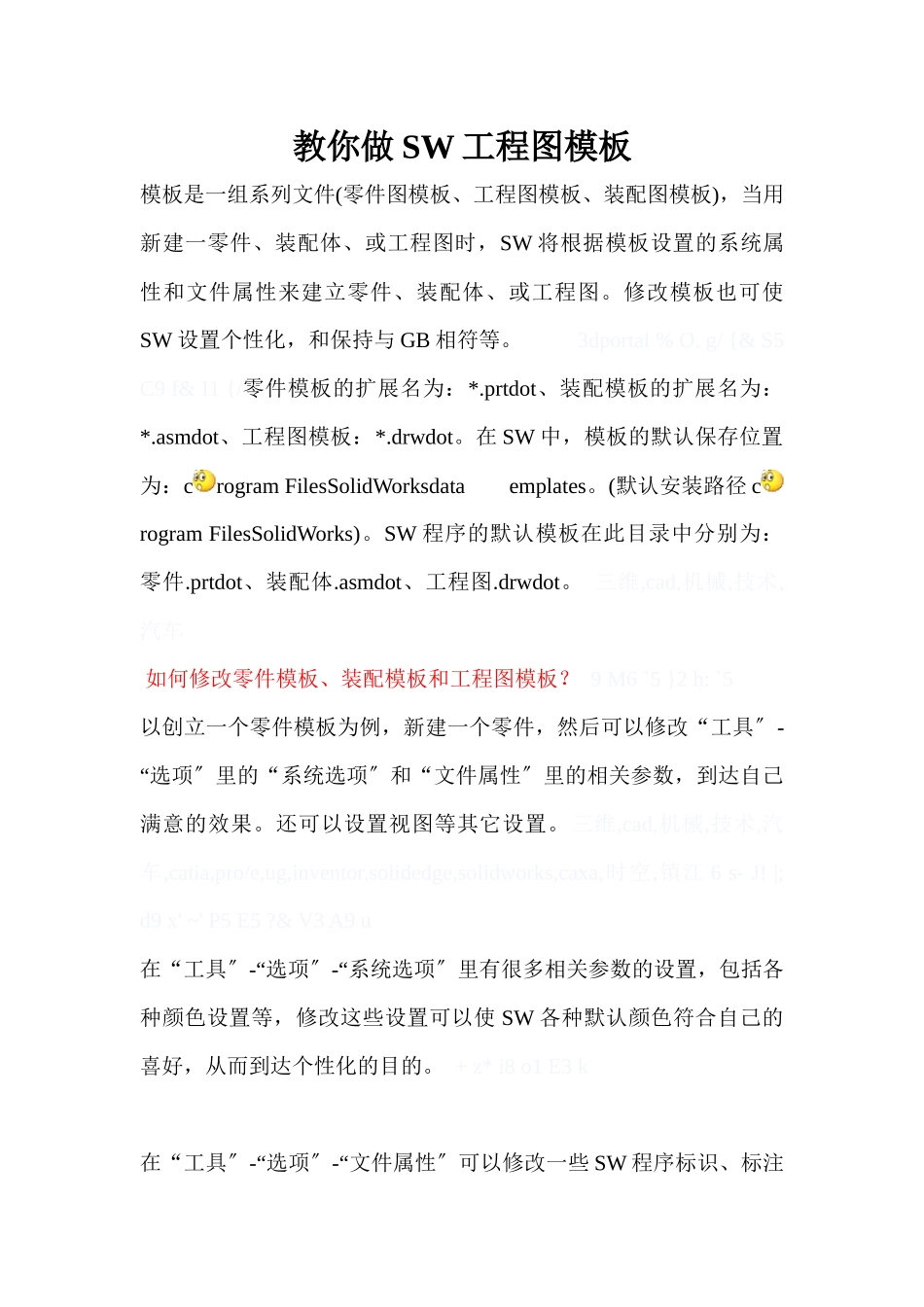

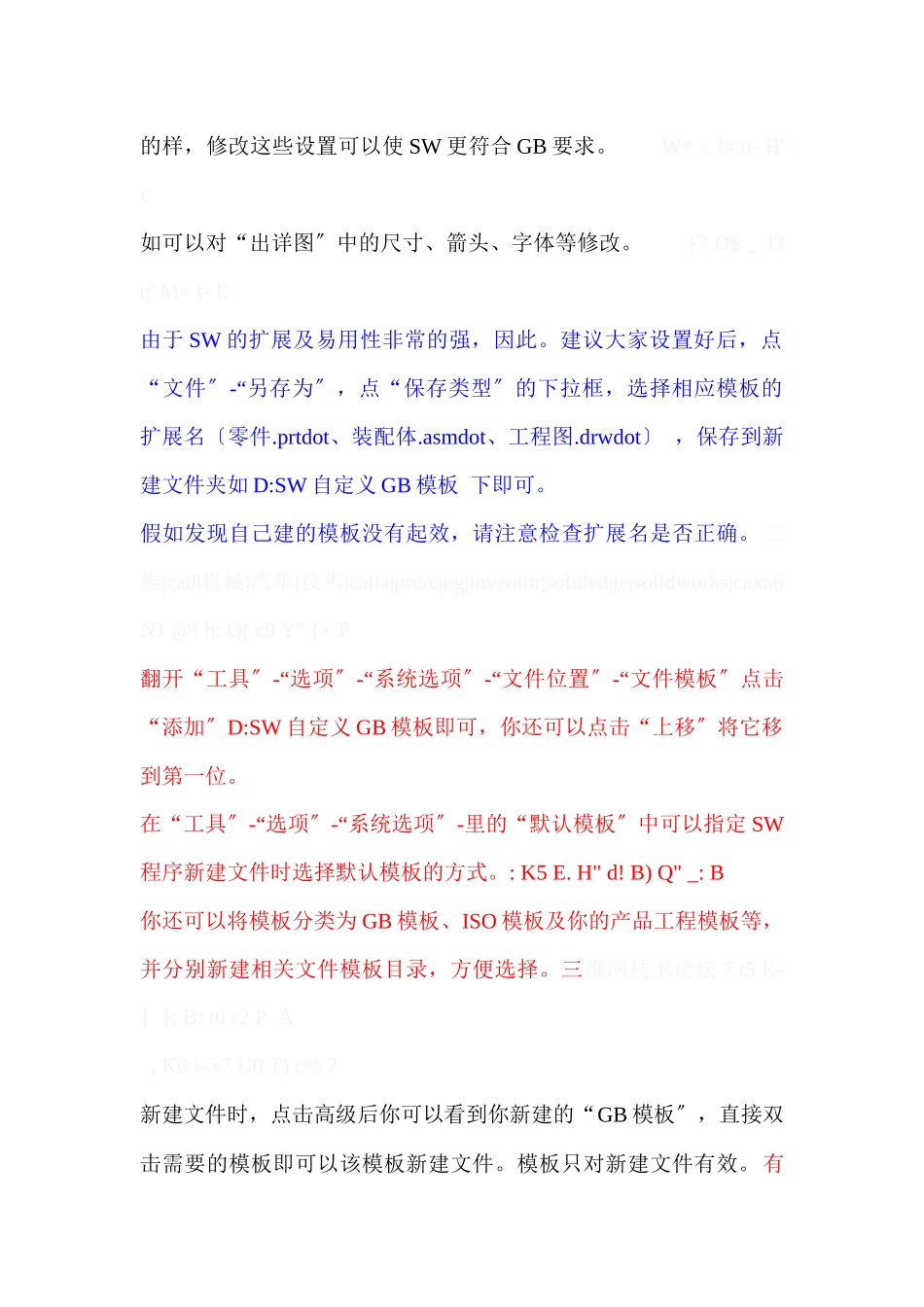

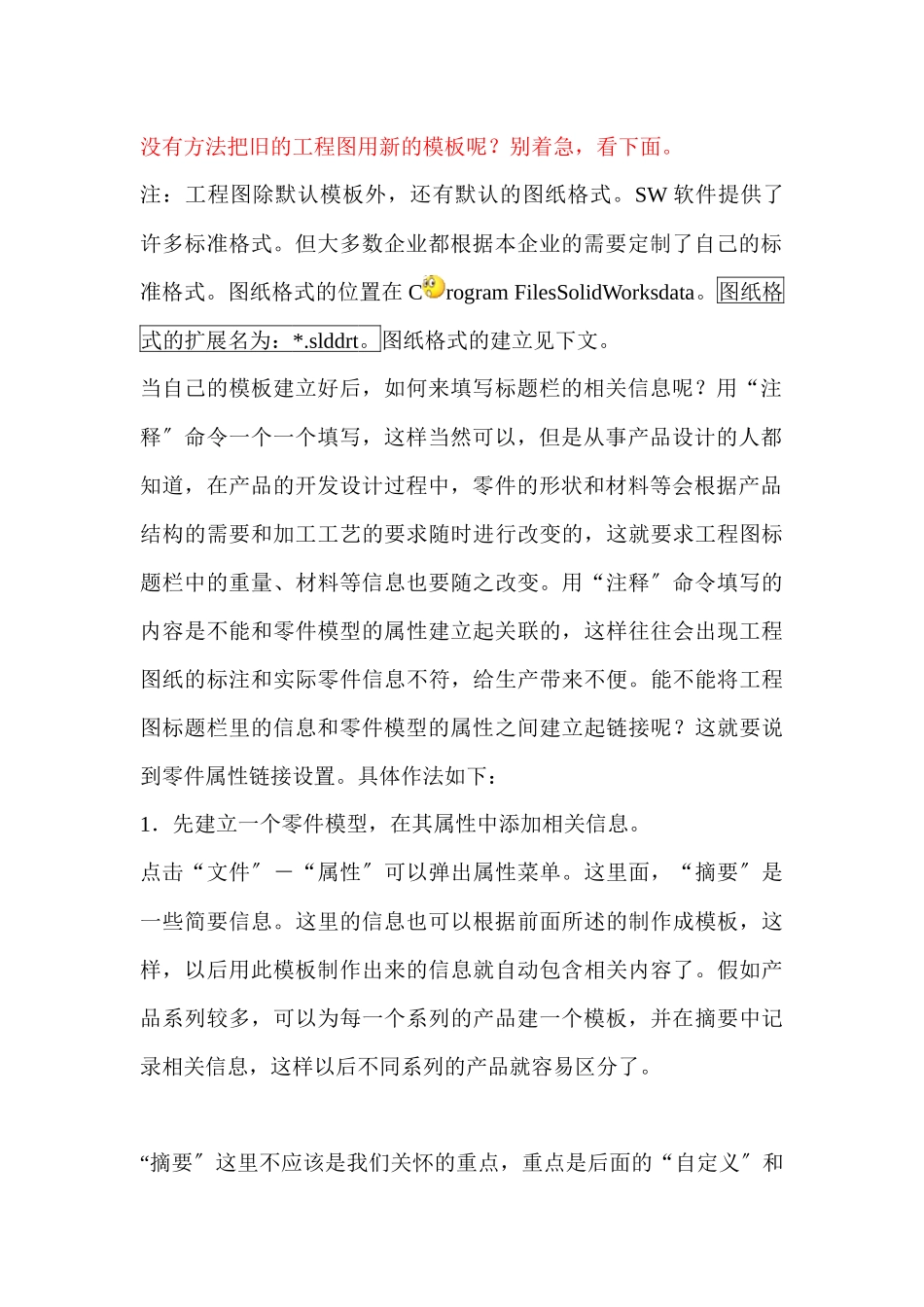

教你做 SW 工程图模板模板是一组系列文件(零件图模板、工程图模板、装配图模板),当用新建一零件、装配体、或工程图时,SW 将根据模板设置的系统属性和文件属性来建立零件、装配体、或工程图。修改模板也可使SW 设置个性化,和保持与 GB 相符等。 3dportal % O. g/ {& S5 C9 f& I1 {/零件模板的扩展名为:*.prtdot、装配模板的扩展名为:*.asmdot、工程图模板:*.drwdot。在 SW 中,模板的默认保存位置为:crogram FilesSolidWorksdata emplates。(默认安装路径 crogram FilesSolidWorks)。SW 程序的默认模板在此目录中分别为:零件.prtdot、装配体.asmdot、工程图.drwdot。 三维,cad,机械,技术,汽车 如何修改零件模板、装配模板和工程图模板? 9 M6 `5 }2 h: `5以创立一个零件模板为例,新建一个零件,然后可以修改“工具〞-“选项〞里的“系统选项〞和“文件属性〞里的相关参数,到达自己满意的效果。还可以设置视图等其它设置。三维,cad,机械,技术,汽车,catia,pro/e,ug,inventor,solidedge,solidworks,caxa,时空,镇江 6 s- J! |; d9 x' ~' P5 E5 ?& V3 A9 u在“工具〞-“选项〞-“系统选项〞里有很多相关参数的设置,包括各种颜色设置等,修改这些设置可以使 SW 各种默认颜色符合自己的喜好,从而到达个性化的目的。 + z* i8 o1 E3 k 在“工具〞-“选项〞-“文件属性〞可以修改一些 SW 程序标识、标注的样,修改这些设置可以使 SW 更符合 GB 要求。 W+ \, f# n- H' c如可以对“出详图〞中的尺寸、箭头、字体等修改。 }7 D$ _ l3 q' M+ t- E由于 SW 的扩展及易用性非常的强,因此。建议大家设置好后,点“文件〞-“另存为〞,点“保存类型〞的下拉框,选择相应模板的扩展名〔零件.prtdot、装配体.asmdot、工程图.drwdot〕 ,保存到新建文件夹如 D:SW 自定义 GB 模板 下即可。假如发现自己建的模板没有起效,请注意检查扩展名是否正确。三维|cad|机械|汽车|技术|catia|pro/e|ug|inventor|solidedge|solidworks|caxa6 N1 @! h; Q( c9 Y" {+ P翻开“工具〞-“选项〞-“系统选项〞-“文件位置〞-“文件模板〞点击“添加〞D:SW 自定义 GB 模板即可,你还可以点击“上移〞将它移到第一位。在“工具〞-“选项〞-“系统选项〞-里的“默认模板〞中可以指定 SW程序新建文件时选择默认模板的方式。: K5 E. H" d! B) Q" _: B你还可以将模板分类为 GB...
