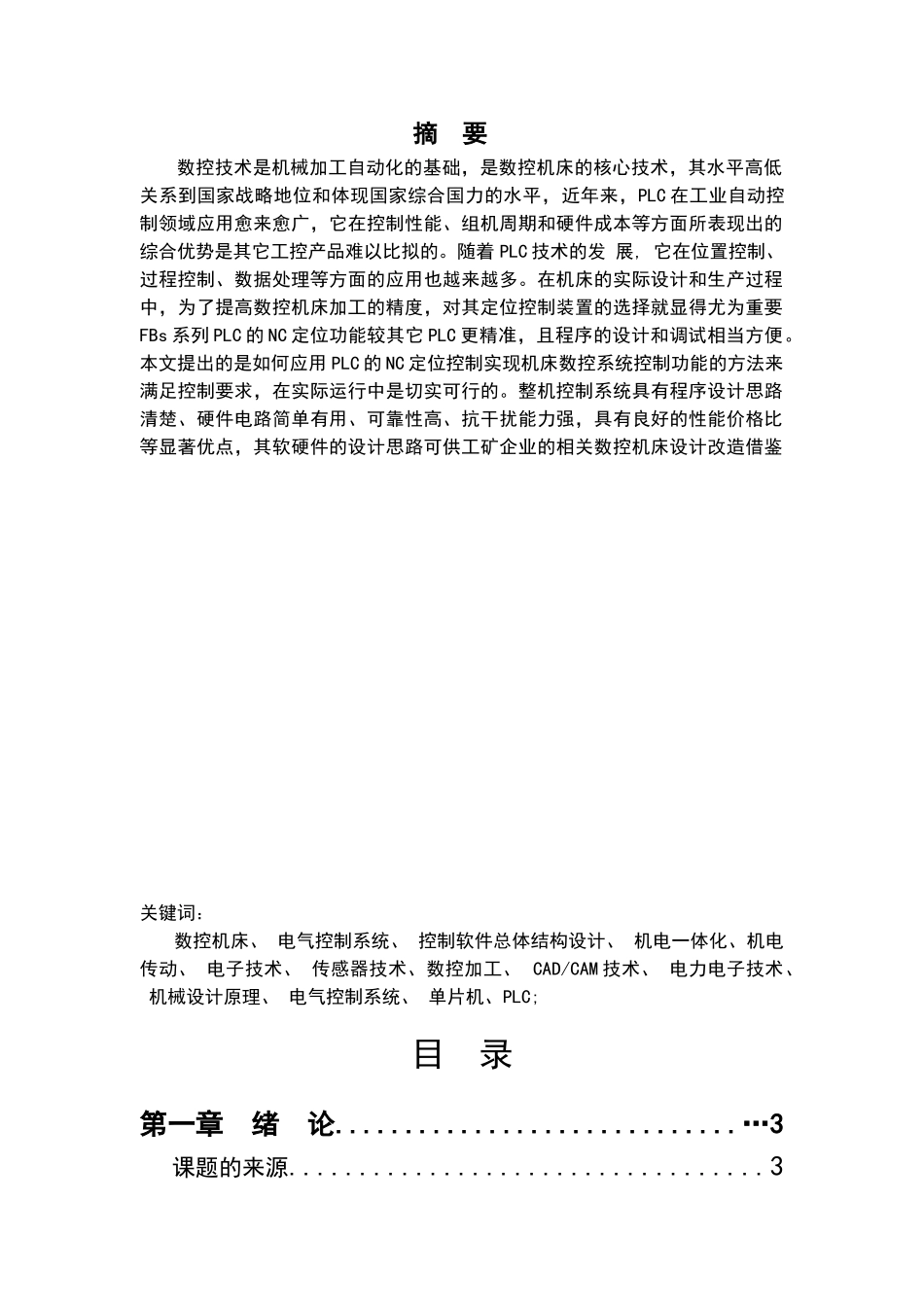

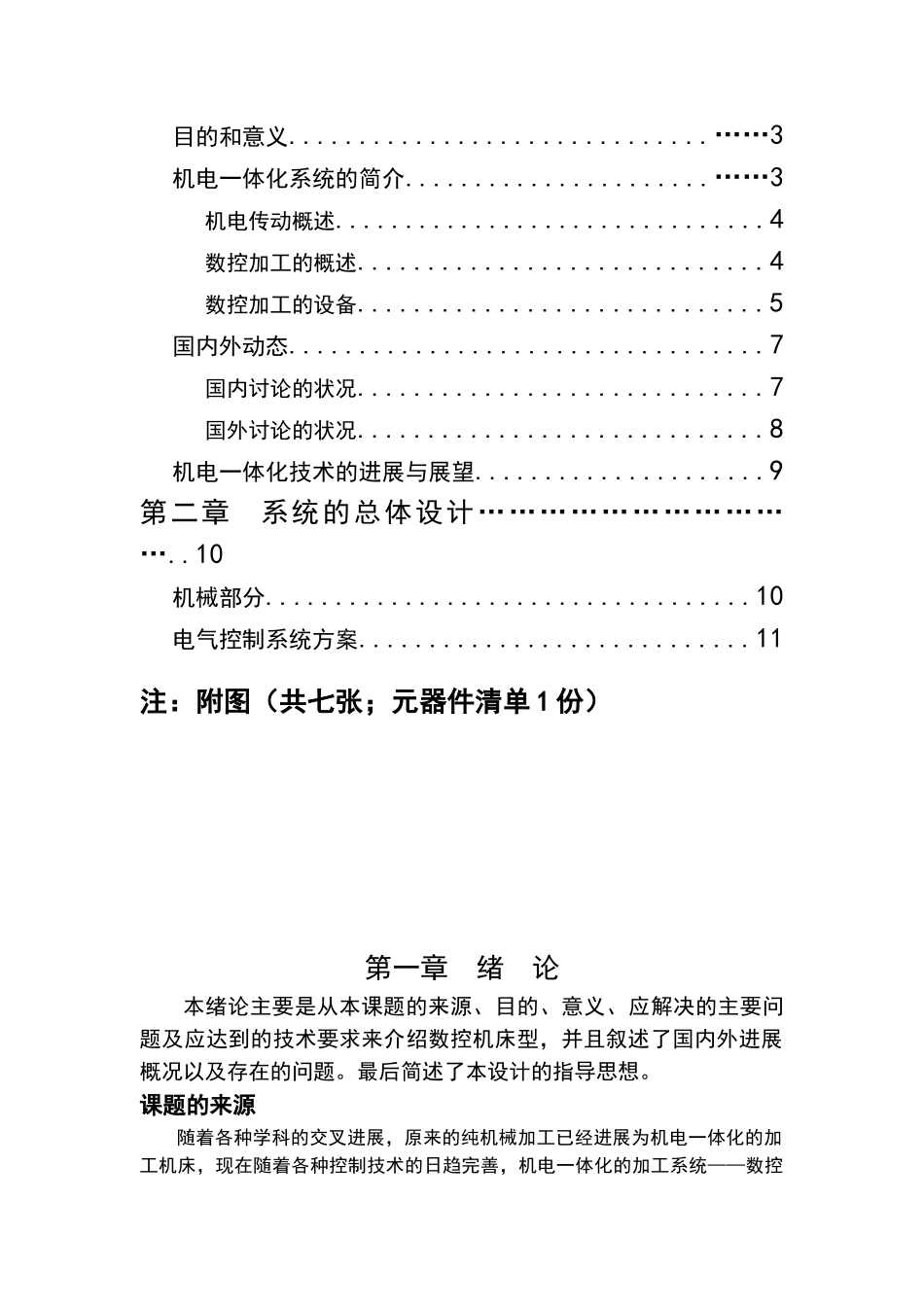

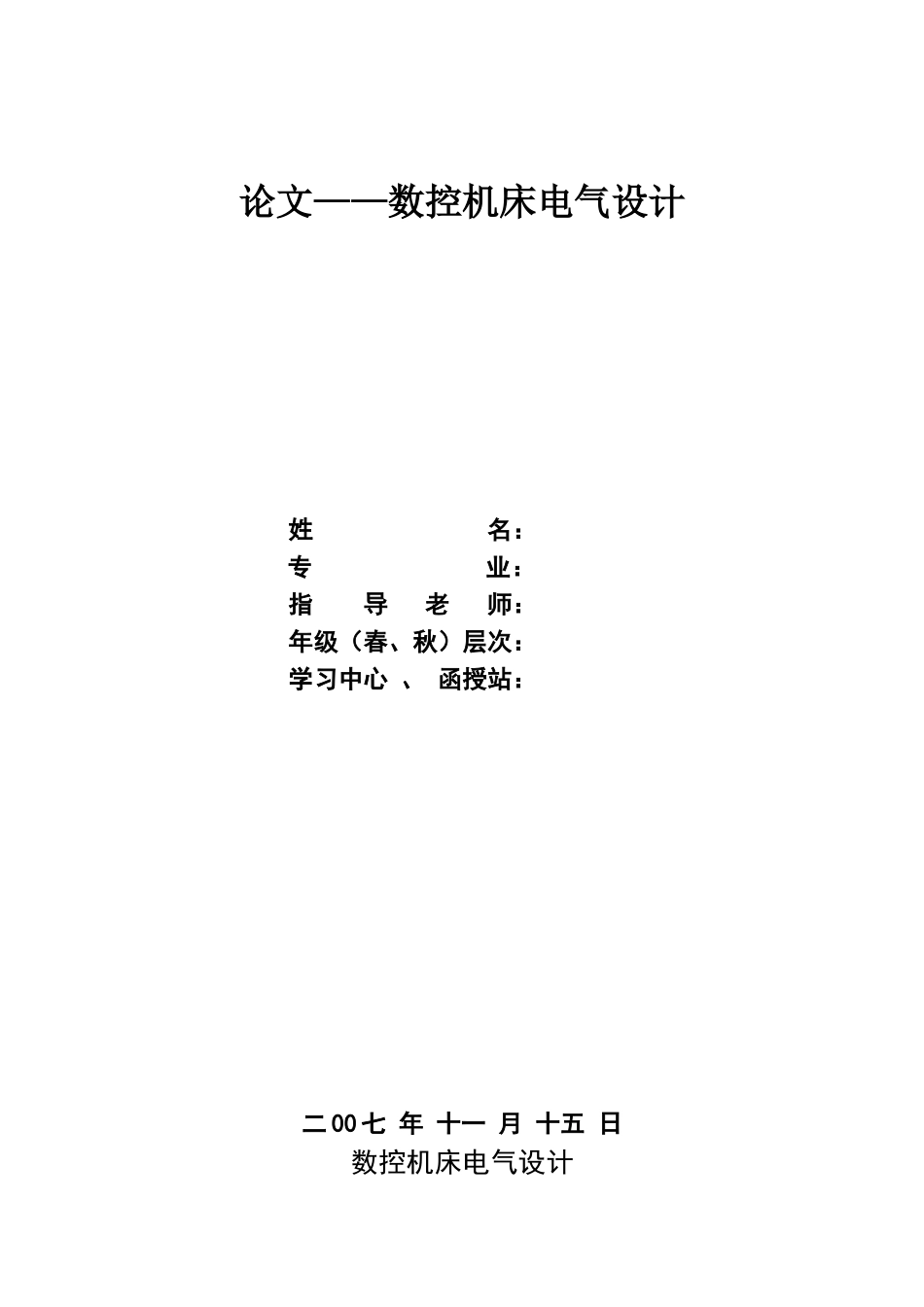

论文——数控机床电气设计姓 名： 专 业： 指 导 老 师： 年级（春、秋）层次： 学习中心 、 函授站： 二 00 七 年 十一 月 十五 日数控机床电气设计摘 要数控技术是机械加工自动化的基础，是数控机床的核心技术，其水平高低关系到国家战略地位和体现国家综合国力的水平，近年来，PLC 在工业自动控制领域应用愈来愈广，它在控制性能、组机周期和硬件成本等方面所表现出的综合优势是其它工控产品难以比拟的。随着 PLC 技术的发 展, 它在位置控制、过程控制、数据处理等方面的应用也越来越多。在机床的实际设计和生产过程中，为了提高数控机床加工的精度，对其定位控制装置的选择就显得尤为重要FBs 系列 PLC 的 NC 定位功能较其它 PLC 更精准，且程序的设计和调试相当方便。本文提出的是如何应用 PLC 的 NC 定位控制实现机床数控系统控制功能的方法来满足控制要求，在实际运行中是切实可行的。整机控制系统具有程序设计思路清楚、硬件电路简单有用、可靠性高、抗干扰能力强，具有良好的性能价格比等显著优点，其软硬件的设计思路可供工矿企业的相关数控机床设计改造借鉴 关键词： 数控机床、 电气控制系统、 控制软件总体结构设计、 机电一体化、机电传动、 电子技术、 传感器技术、数控加工、 CAD/CAM 技术、 电力电子技术、 机械设计原理、 电气控制系统、 单片机、PLC;目 录第一章 绪 论.............................…3课题的来源..................................3目的和意义..............................……3机电一体化系统的简介......................……3机电传动概述...............................4数控加工的概述.............................4数控加工的设备.............................5国内外动态..................................7国内讨论的状况.............................7国外讨论的状况.............................8机电一体化技术的进展与展望.....................9第二章 系统的总体设计……………………………..10机械部分...................................10电气控制系统方案............................11注：附图（共七张；元器件清单 1 份）第一章 绪 论本绪论主要是从本课题的来源、目的、意义、应解决的主要问题及应达到的技术要求来介绍数控机床型，并且叙述了国内外进展概况以及存在的问题。最后简述了本设计的指导思想。 课题的...
