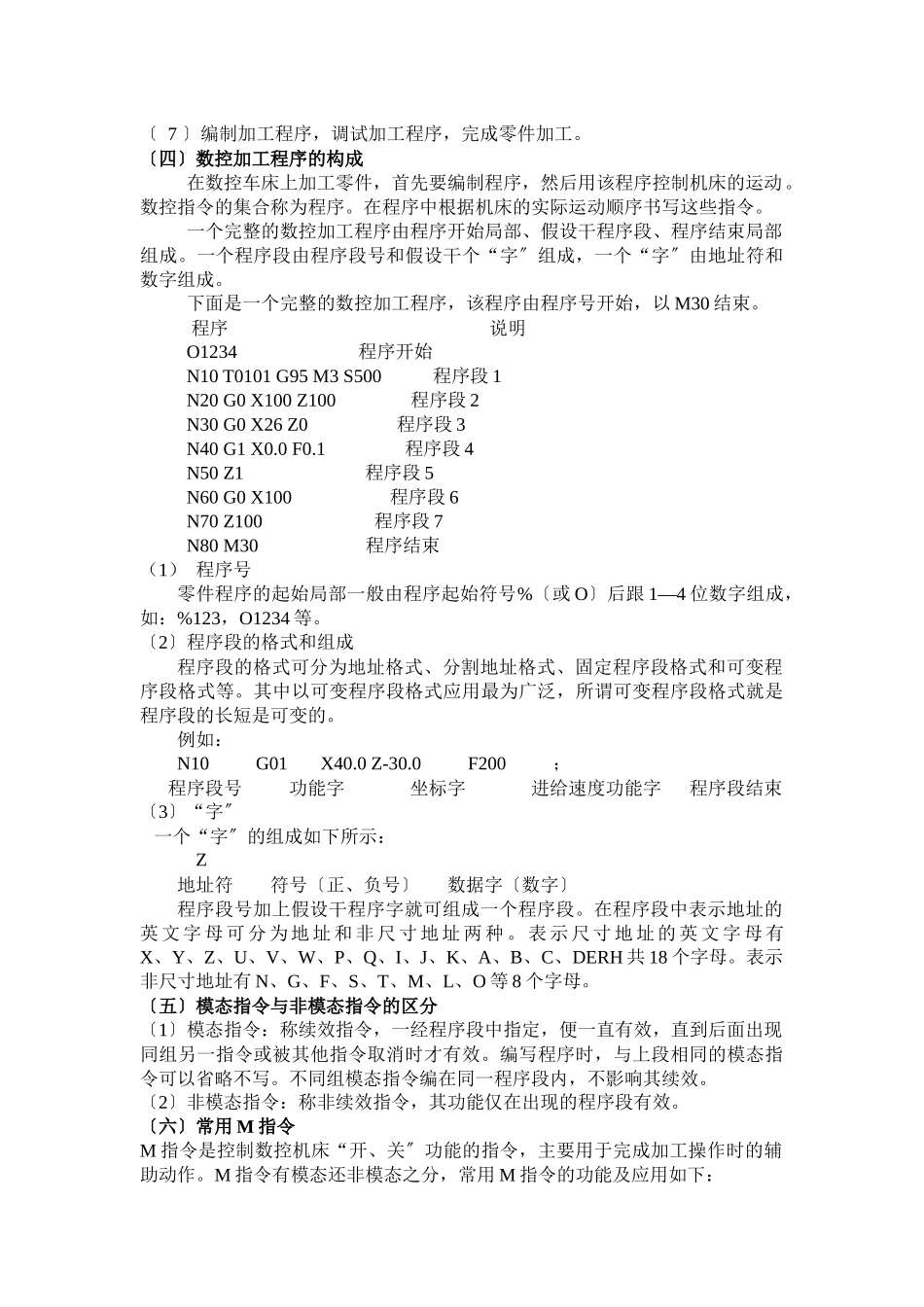

课题 1 数控车床根本程序指令及应用 学时 2一、教学目的和要求1、了解数控车床的平安操作规程2、掌握数控车床根本程序指令3、掌握数控车床简单轴类零件程序的编制二、重点难点1、数控车床的平安操作标准2、数控车床根本指令的根本应用3、数控车床简单轴类零件精加工程序的编制三、授课内容〔一〕数控车床平安操作规程1.开机前应对数控车床进行全面细致的检查，包括操作面板、导轨面、卡爪、尾座、刀架、刀具等，确认无误前方可操作。2.数控车床通电后，检查各开关、按钮和按键是否正常、灵活、机床有无异常现象。3.程序输入后，应认真核对代码、地址、数值、正负号、小数点及语法是否正确。4.正确测量和计算工件坐标系，并对所得结果进行检查。5.输入工件坐标系，并对坐标、坐标值、正负号、小数点进行认真核对。6.未装工件前，空运行一次程序，看程序能否顺利进行，刀具和夹具安装是否合理，有无超程现象。7.试切时快速倍率开关必须打到较低挡位。8.试切进刀时，在刀具运行至工件 30~50㎜处，必须在进给保持下，验证 Z轴和 X 轴坐标剩余值与加工程序是否一致。9.试切和加工中，刃磨刀具和更换刀具后，要重新测量刀具位置并修改刀补值和刀补号。10.程序修改后，要对修改局部认真核对。11.必须在确认工件夹紧后才能启动机床，严禁工件转动时测量、触摸工件。12.操作中出现工件跳动、打抖、异常声音、夹具松动等异常情况时必须停车处理。13 紧急停车后，应重新进行机床“回零〞操作，才能再次运行程序。〔二〕数控车床坐标系数控机床的加工是由程序控制完成的，所以坐标系确实定与使用非常重要。根据 ISO841 标准，数控机床坐标系用右手笛卡儿坐标系作为标准确定。数控车床平行于主轴方向即纵向为 Z 轴，垂直于主轴方向即横向为 X 轴，刀具远离工件方向为正向。 如图 1-1 所示数控车床有三个坐标系即机械坐标系、编程坐标系和工件坐标系。机械坐标系的原点是生产厂家在制造机床时的固定坐标系原点，也称机械零点。它是在机床装配、调试时已经确定下来的，是机床加工的基准点。在使用中机械坐标系是由参考点来确定的，机床系统启动后，进行返回参考点操作，机械坐标系就建立了。坐标系一经建立，只要不切断电源，坐标系就不会变化。编程坐标系是编程序时使用的坐标系，一般把我们把 Z 轴与工件轴线重合，X 轴放在工件端面上。工件坐标系是机床进行加工时使用的坐标系，它应该与编程坐标系一致。能否让编程坐标系与工坐标系一致，...
